2.8.1.2.3 CON4、CON5：手輪連接器
按鍵操作面板上的介面單元（EKU）透過 CON4、CON5 手輪連接器一共可以接兩只手輪。
腳位 |
定義 |
說明 |
||||
1 |
軸向選擇輸入第 1 點 |
由 PLC 指定對應的軸向 |
||||
2 |
軸向選擇輸入第 2 點 |
由 PLC 指定對應的軸向 |
||||
3 |
軸向選擇輸入第 3 點 |
由 PLC 指定對應的軸向 |
||||
4 |
軸向選擇輸入第 4 點 |
由 PLC 指定對應的軸向 |
||||
5 |
軸向選擇輸入第 5 點 |
由 PLC 指定對應的軸向 |
||||
6 |
軸向選擇輸入第 6 點 |
由 PLC 指定對應的軸向 |
||||
7 |
A+ |
手輪訊號 A+ 輸入 |
||||
8 |
A- |
手輪訊號 A- 輸入 |
||||
9 |
B+ |
手輪訊號 B+ 輸入 |
||||
10 |
B- |
手輪訊號 B- 輸入 |
||||
11 |
Z+ |
手輪訊號 Z+ 輸入（一般手輪無此訊號） |
||||
12 |
Z- |
手輪訊號 Z- 輸入（一般手輪無此訊號） |
||||
13 |
手輪倍率輸入第 1 點 |
由 PLC 指定對應的倍率 |
||||
14 |
手輪倍率輸入第 2 點 |
由 PLC 指定對應的倍率 |
||||
15 |
手輪倍率輸入第 3 點 |
由 PLC 指定對應的倍率 |
||||
16 |
n/c |
空接 |
||||
17 |
VI |
I/O 外部電源輸入點 +24V，此電源不可以和 EKU 的電源使用同一顆電源供應器。 |
||||
18 |
VG |
|
||||
19 |
5V |
提供手輪電源 5V（功率：1W） |
||||
20 |
5V GND |
提供手輪電源 5V 的電源地（功率：1W） |

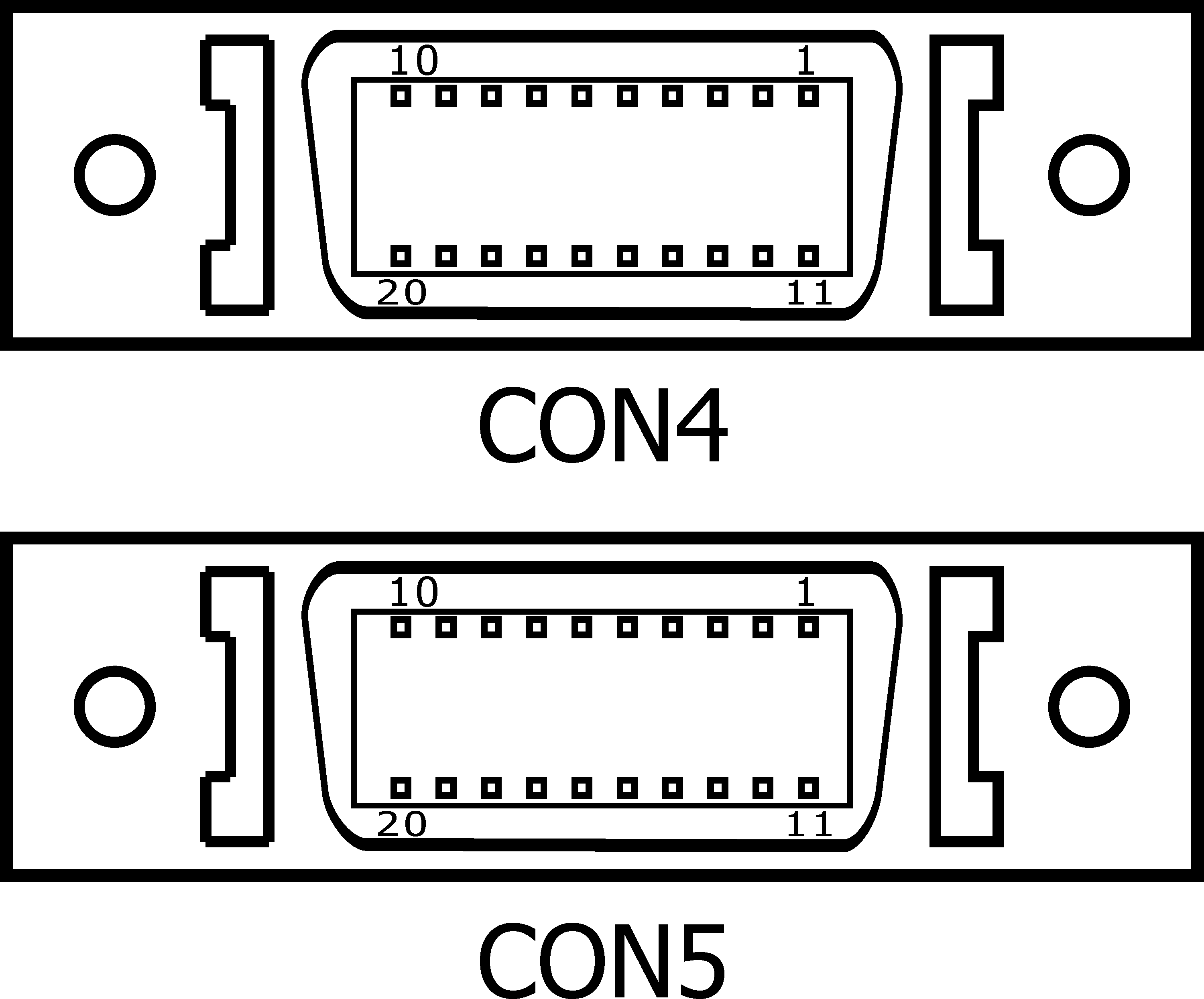

CON4、CON5 手輪連接器

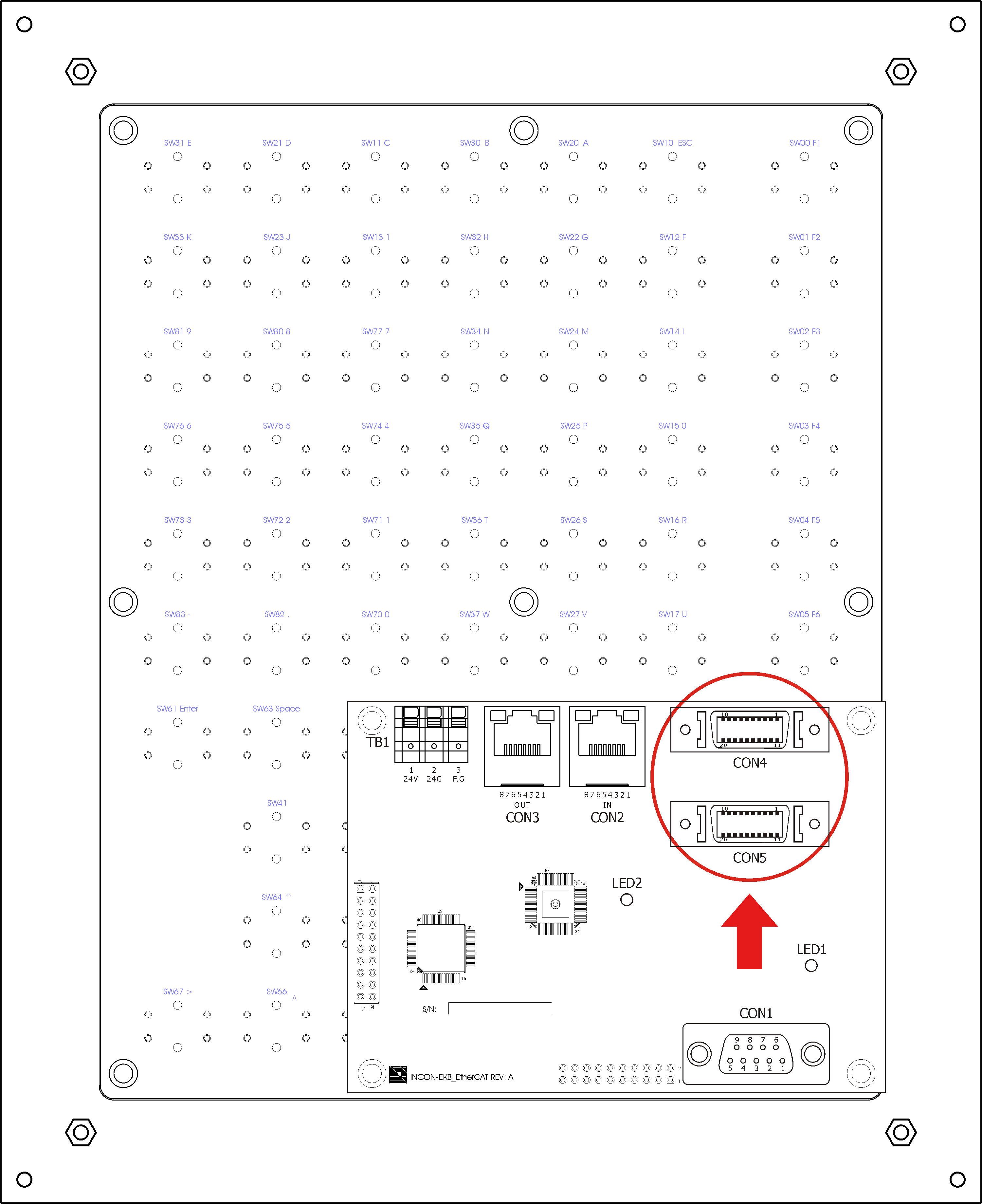

CON4、CON5 位置示意圖
