2.9.2 各連接器功能及腳位定義


電源端子


TB1 為供應 GMPU3 單元所使用之 DC 24 V 電源端子,配電時請與控制器主機使用同一組 DC 24 V 電源供應器。通電時,LED1 燈會亮。在送電前請先確認電源極性是否正確。


腳位

說明

24V

DC 24V 電源正端 "+" 輸入

0V

DC 24V 電源負端 "-" 輸入

FG

保護接地,經接地線接至電氣箱接地銅板上

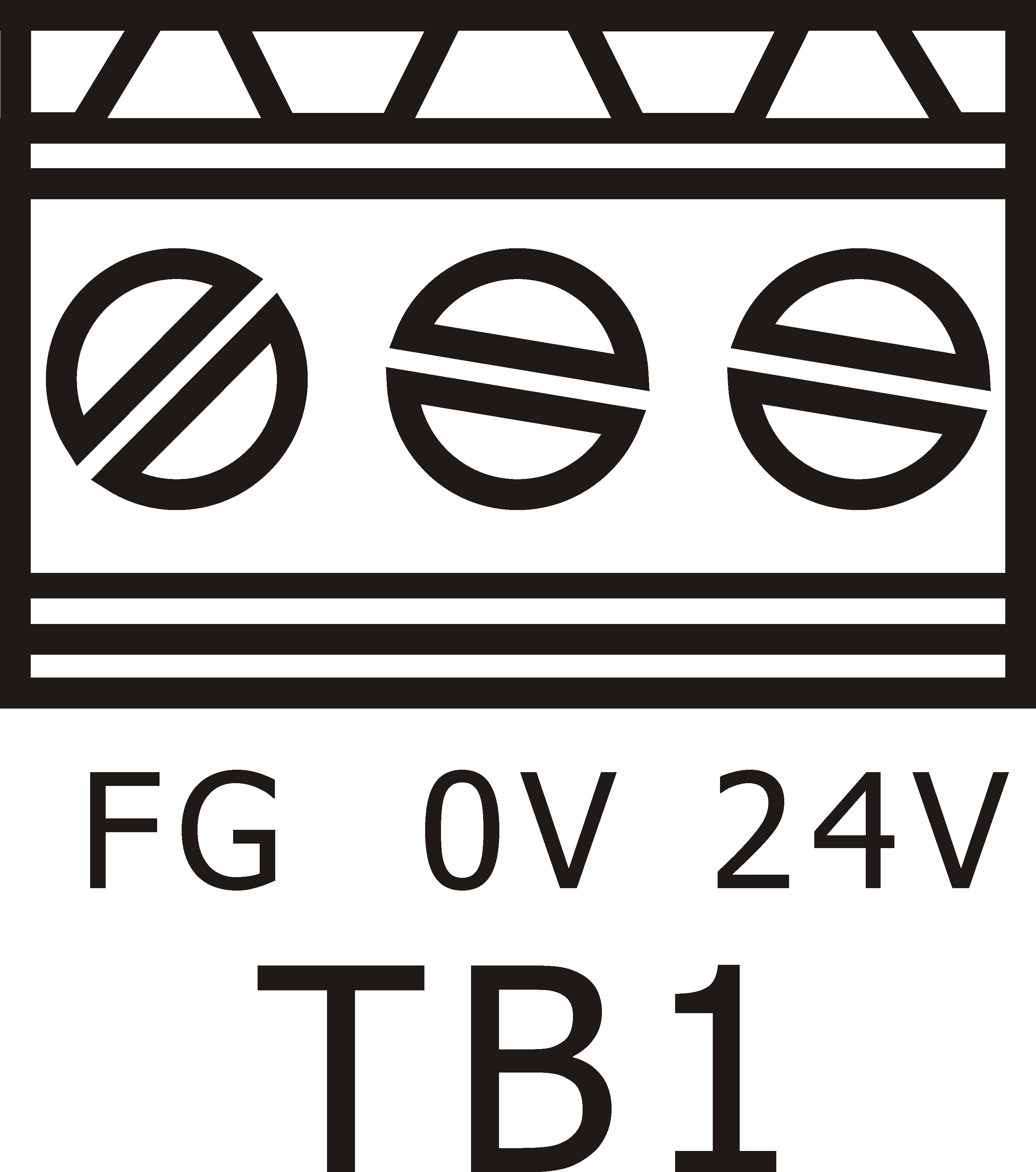

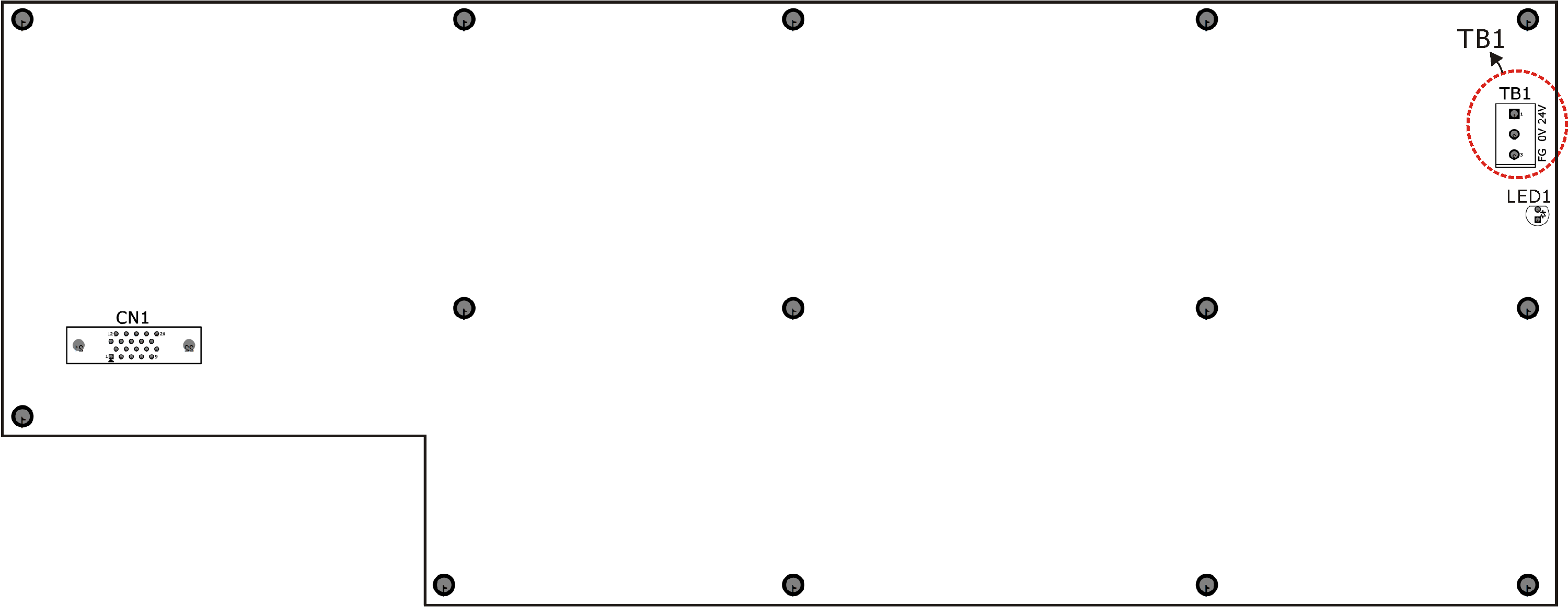

TB1 位置示意圖


EtherCAT 連接器


  • CON1:EtherCAT cable IN

連接到上一個 EtherCAT 設備。

  • CON2:EtherCAT cable OUT

連接到下一個 EtherCAT 設備。

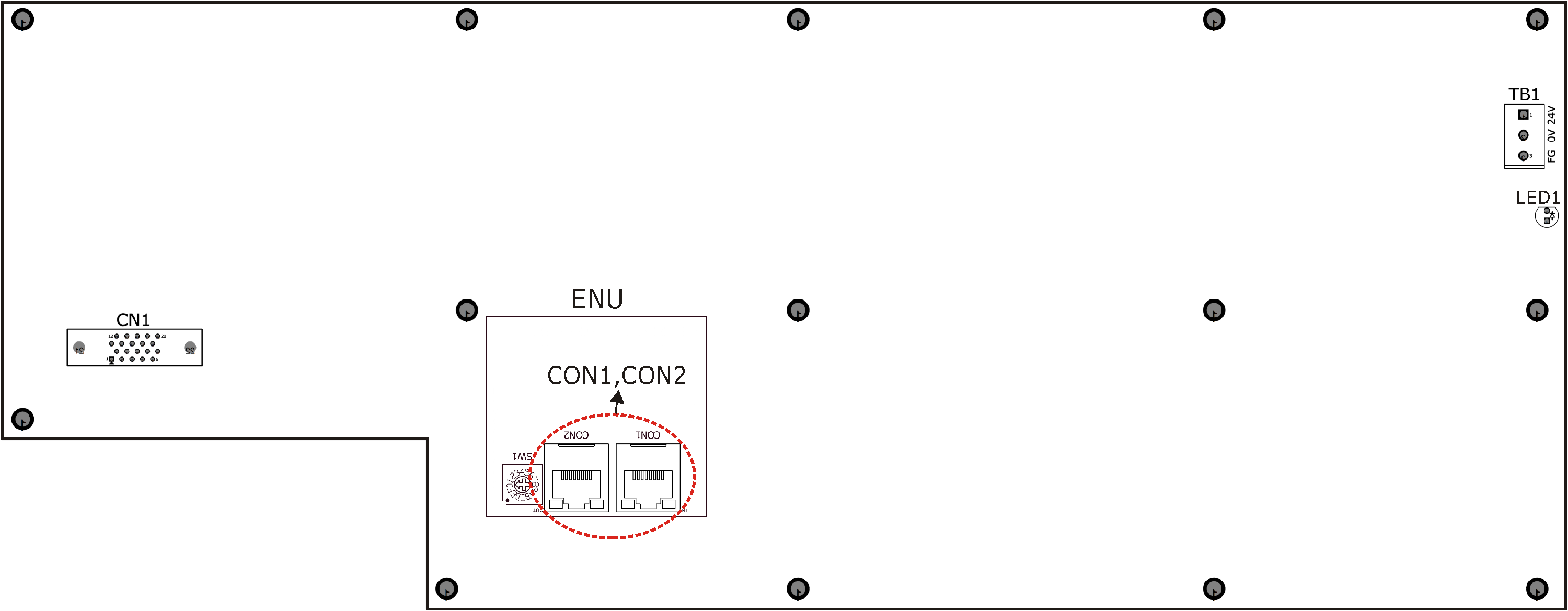

CON1、CON2 位置示意圖


CN1:手輪連接器


手輪連接器 CN1 使用 3M 20 PIN 接頭和外部手輪連接。連接器內訊號有軸向選擇、倍率選擇、手輪脈波產生器回授等訊號。


腳位

定義

說明

1

X 軸向選擇

輸入點

2

Y 軸向選擇

輸入點

3

Z 軸向選擇

輸入點

4

A 軸向選擇

輸入點

5

B 軸向選擇

輸入點

6

C 軸向選擇

輸入點

7

A+

手輪 A+ 訊號輸入

8

A-

手輪 A- 訊號輸入

9

B+

手輪 B+ 訊號輸入

10

B-

手輪 B- 訊號輸入

11

NC

空腳

12

手輪指示燈-

接手輪 LED 指示燈 -

13

手輪倍率選擇 X1

輸入點

14

手輪倍率選擇 X10

輸入點

15

手輪倍率選擇 X100

輸入點

16

手輪倍率選擇 X1000

輸入點

17

手輪指示燈+

接手輪 LED 指示燈 +

18

輸入訊號共點

接手輪軸向及倍率選擇 COM 點

19

5V

提供手輪電源(功率:每軸 1W)

20

5G

5V 電源參考點

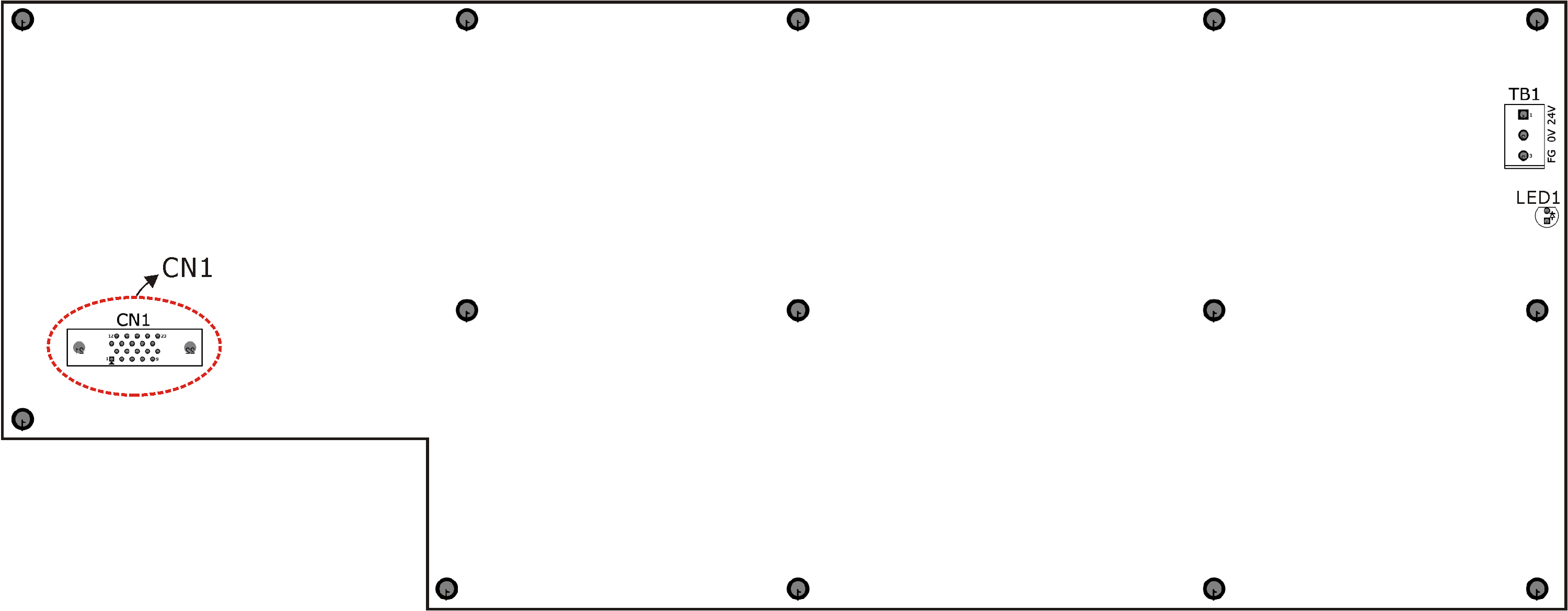

CN1 位置示意圖


緊急停止按鈕


GMPU3 操作面板上的緊急停止按鈕保留了一組 B 接點,供給外部配線使用。

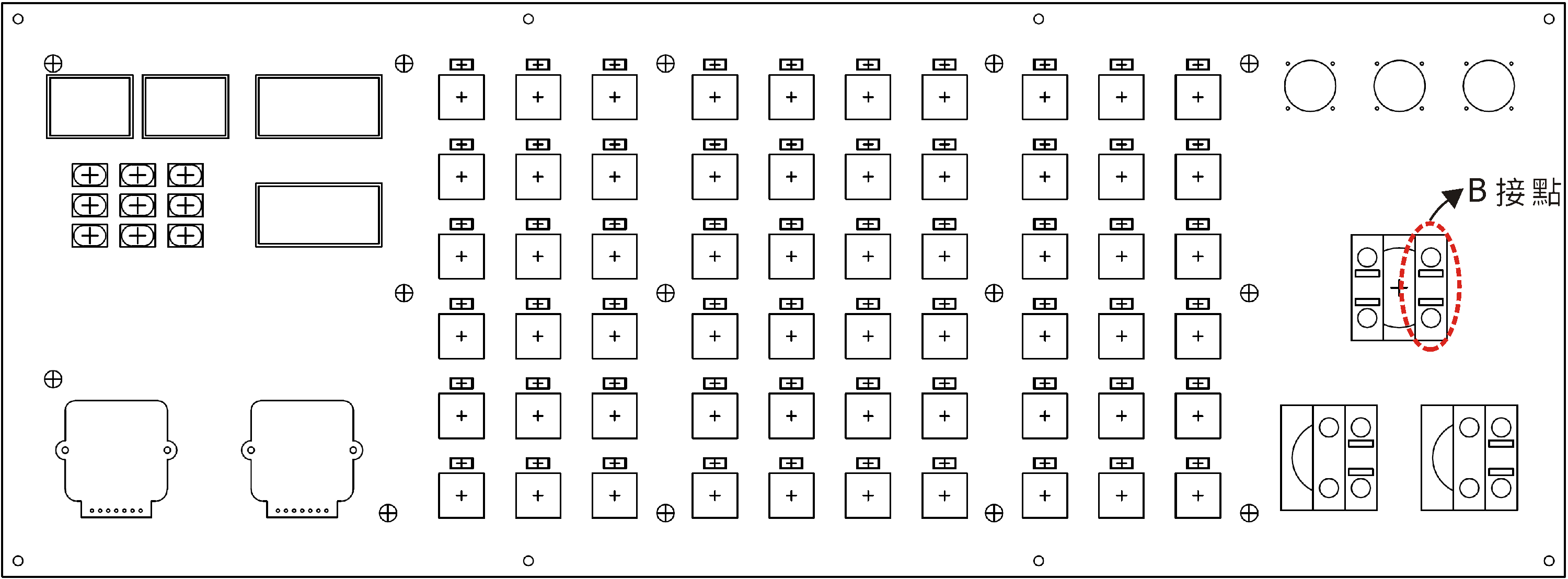

B 接點位置示意圖
