3.5.7 加工循環


選擇此項，即出現一 "循環參數" 對話盒。

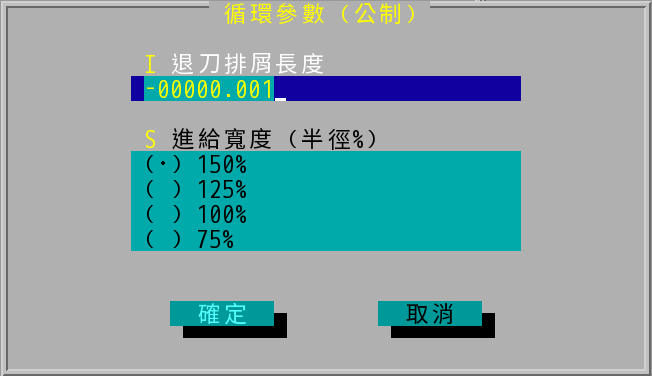

"循環參數" 對話盒


  • 退刀排屑長度：由此設定於循環指令（Cancycle）中，G73、G83 兩鑽孔指令於加工過程中進行退刀排屑動作時，退刀排屑的距離（單位：mm/inch）。於 G70/G71 袋狀加工指令中，也有短程退刀的動作，該退刀的距離也是依此設定值行之。

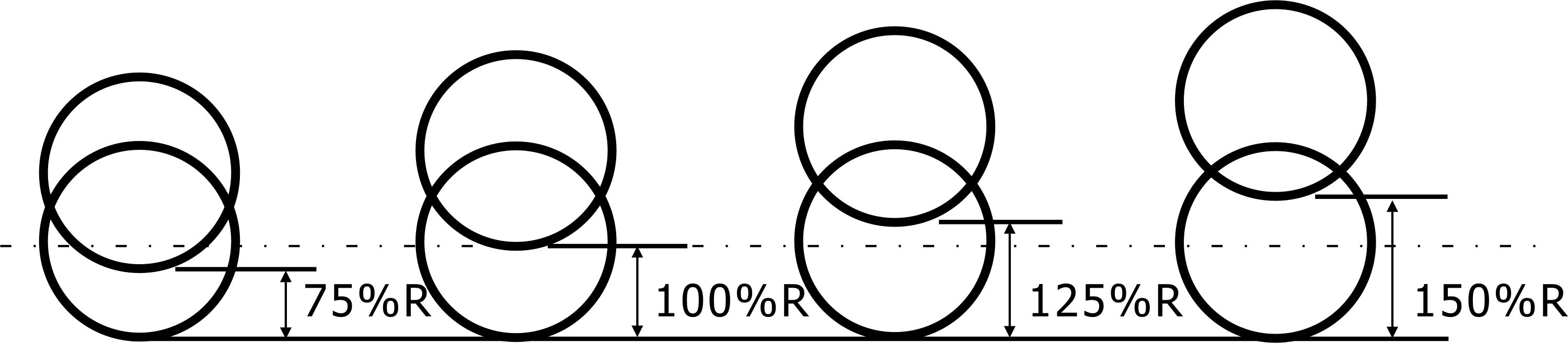

  • 進給寬度：在袋狀加工時，每層加工中，一圈加工完再往外擴增一圈時的進給寬度；此刀徑進給寬度有 75%、100%、125%、150% 四種選擇（如下圖所示），實際進刀量為百分比 x 刀具半徑。


進給寬度的四種選擇
