4.15.7 鏡像比例與旋轉範例：G51/G68
- G51 鏡像範例：SAMPL51A.CNC
;各平面上的鏡像作用
G92 X0 Y0 Z0
G91
;
G17 G0 X-35. ;XY 平面
G92 X0 Y0 Z0
M97 P1234 ;原路徑圖
G51 X Y Z I-1000 J1000 K1000
M97 P1234 ;對映於 X 軸之鏡像
G50
G51 X Y Z I1000 J-1000 K1000
M97 P1234 ;對映於 Y 軸之鏡像
G50
G51 X Y Z I-1000 J-1000 K1000
M97 P1234 ;對角第三象限之鏡像
G50
;
G18 G0 X35. ;ZX 平面
G92 X0 Y0 Z0
M97 P1234 ;原路徑圖
G51 X Y Z I-1000 J1000 K1000
M97 P1234 ;對映於 X 軸之鏡像
G50
G51 X Y Z I1000 J1000 K-1000
M97 P1234 ;對映於 Z 軸之鏡像
G50
G51 X Y Z I-1000 J1000 K-1000
M97 P1234 ;對角第三象限之鏡像
G50
;
G19 G0 X30. ;YZ 平面
G92 X0 Y0 Z0
M97 P1234 ;原路徑圖
G51 X Y Z I1000 J1000 K-1000
M97 P1234 ;對映於 Z 軸之鏡像
G50
G51 X Y Z I1000 J-1000 K1000
M97 P1234 ;對映於 Y 軸之鏡像
G50
G51 X Y Z I1000 J-1000 K-1000
M97 P1234 ;對角第三象限之鏡像
G50
G0 X-30.
G17 G92 X0 Y0 Z0
M30
;
O1234
G0 X5. Y5. Z5.
G1 X10. F500.
Y10.
X-10.
Y-10.
X10. Y10.
X-10. Y-10. Z12.
Z-12.
G0 X-5. Y-5. Z-5.
M99

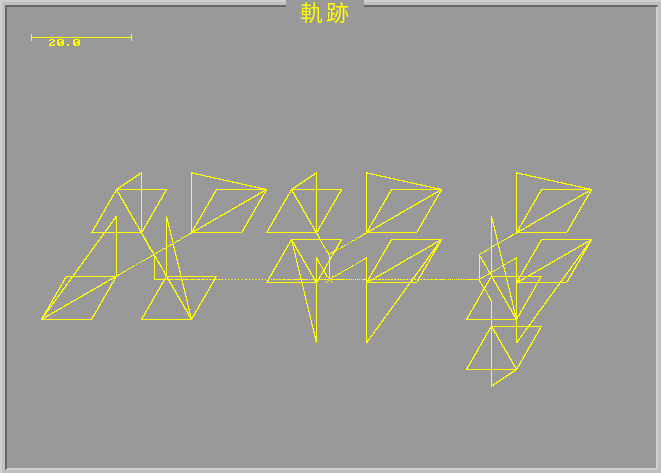

G51 範例圖形
- G68 旋轉和 G51 鏡像範例：TS68-51A.CNC
;XY 平面上的鏡像與旋轉組合
G17 G91
G92 X0 Y0 Z0
M97 P0123 ;原第一象限路徑
G51 X Y Z I-1000 J1000 K1000
M97 P0123 ;對映於 X 軸之鏡像
G50
G51 X Y Z I1000 J-1000 K1000
M97 P0123 ;對映於 Y 軸之鏡像
G50
G51 X Y Z I-1000 J-1000 K1000
M97 P0123 ;對角第三象限之鏡像
G50
M30
;
;第一層副程式（旋轉複製）
O0123
M97 P1234 ;原路徑圖
G68 X0 Y0 R90.
M97 P1234 ;旋轉 90° 複製
G69
M99
;
;第二層副程式（原始路徑圖）
O1234
G0 X10. Y5.
G1 X10. Y10. F1500.
X10.
X10. Y-10.
X-10.
X-5. Y5.
X-5. Y-5.
X-10.
G0 X-10. Y-5.
M99

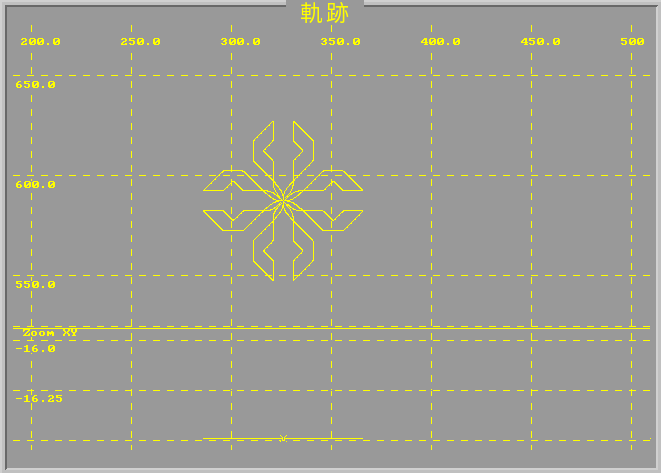

G68 範例圖形（A）
當我們修改副程式 O0123 內容後，會得到另外一種路徑：
;第一層副程式（旋轉複製）
O0123 ;（case 1）
M97 P1234 ;原始路徑
G68 X0 Y0 R45.
M97 P1234 ;旋轉 45°
G69 ;複製路徑
G68 X0 Y0 R-45.
M97 P1234 ;旋轉 -45°
G69 ;複製路徑
M99

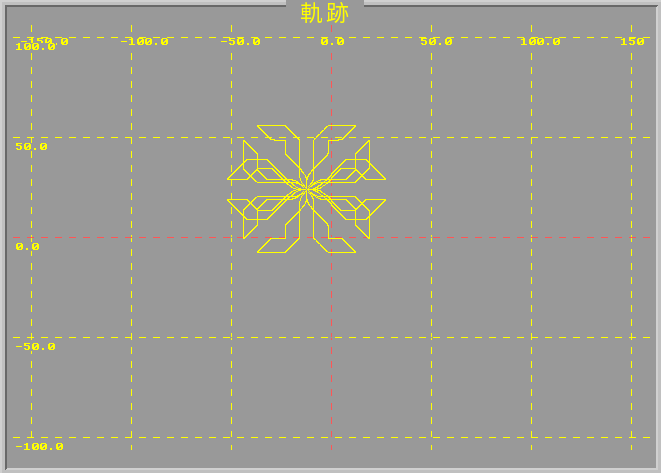

G68 範例圖形（B）
;第一層副程式（原始路徑圖）
O0123 ;（case 2）
M97 P1234 ;原始路徑
G68 X0 Y0 R45.
M97 P1234 ;旋轉 45°
G69 ;複製路徑
G68 X0 Y0 R90.
M97 P1234 ;旋轉 90°
G69 ;複製路徑
G68 X0 Y0 R135.
M97 P1234 ;旋轉 135°
G69 ;複製路徑
M99

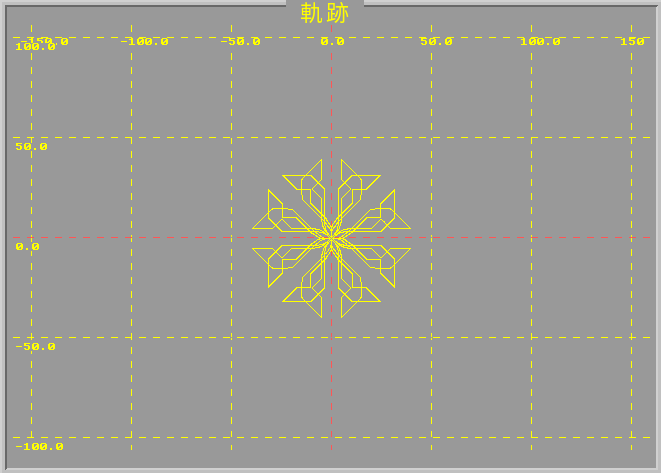

G68 範例圖形（C）
