4.15.1 工作座標系範例：G54~G59
- SAMPL54.CNC
;請先設定參數如下：
;參數→座標偏移
;G54 X0 Y0 Z0
;G55 X200. Y200. Z0
;G56 X400. Y100. Z0
;
G92 X0 Y0 Z0;
G90;
/M03 ;開啟主軸
G54 G00 Z0 ;選擇第一座標系
M98 SUBWORK1 ;呼叫副程式
G55 ;選擇第二座標系
M98 SUBWORK1 ;呼叫副程式
G56 ;選擇第三座標系
M98 SUBWORK1 ;呼叫副程式
/M05 ;關閉主軸
G54 G00 X0 Y0 Z0;
M30;
- SUBWORK1.CNC
;工件切削副程式
G90;
G00 X0 Y0;
/G01 Z-5. F500.;
G01 X100. F1500.;
X90. Y10.;
G03 X10. Y90. I-40. J40.;
G01 X0 Y100.;
Y0;
/Z0;
M99

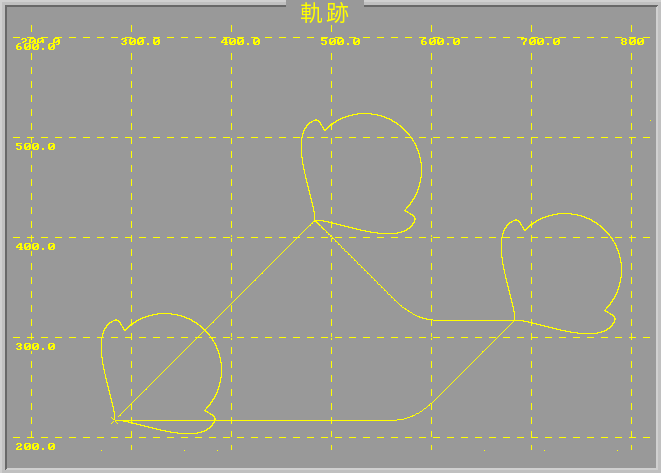

G54~G59 範例圖形
