INCON-M84/M86/M86R 手冊

3.5.14 五軸屬性

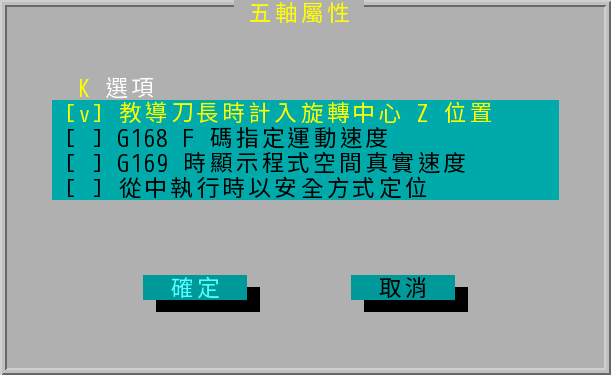

"五軸屬性" 對話盒

選項

[  ] 教導刀長時計入旋轉中心 Z 位置：

原先於開啟 "參數→刀具補償表" 對話盒時，如按下 F4 教導刀長，控制器會自動將 Z 軸之機械位置值填入長度補償欄位中。如勾選此項，則在開啟 "刀具補償表" 對話盒後，按下 F4 教導刀長，控制器將會自動將 Z 軸之機械位置值減去機械參數中 "五軸旋轉機構" 對話盒之旋轉軸參考面 Z 位置欄位設定值後，再填入長度補償欄位中。

勾選此項後，於使用 G37 自動刀長量測指令時，經計算後所填入之刀長補正值亦會減去機械參數中 "五軸旋轉機構" 對話盒之旋轉軸參考面 Z 位置欄位設定值後，再填入 "刀具補償表" 對話盒之長度補償欄位中。

[  ] G168 F 碼指定運動速度：

原在 G168 模式下，程式中指定之 F 值為刀尖點於程式空間之速度。如勾選此項，則在 G168 模式下，程式中指定之 F 值為運動空間速度。此選項勾選後，於狀態視窗顯示之 F 值亦會自動轉為顯示運動空間速度。

[  ] G169 時顯示程式空間真實速度：

如勾選此項，則狀態視窗所顯示之真實速度 F_ 在 G169 模式下，將不顯示運動空間之真實速度，而是顯示程式空間的速度。PLC 所看到之 sts.realVSpeed 訊號值也是程式空間之速度。若是程式之單節有移動 B 軸與 C 軸，則這些單節必須在小線段之單節下，這個速度的值才會較正確。

註. PLC 訊號相關說明請參照 INCON-M84/M86/M86R PLC 編程說明。

[  ] 從中執行時以安全方式定位：

如勾選此項，表示在從中執行時之起始行為 G158 或 G168 之狀態時，從中執行的第一個定位動作會以下列的安全方式來定位：

1. 將刀具沿法線方式向上抽起至單軸之極限。

2. 將旋轉軸旋轉至從中執行之目標位置角度。

3. 將 X、Y、Z 移至目標行之法線上方位置。

4. 移動 X、Y、Z，直線沿法線方向位移至目標位置。

請注意：此功能需配合 X、Y、Z 軸之軟體極限，若無設定軟體極限，則此功能無效。

註. 此功能自系統版本 5.06E 起適用。

• 五軸加工相關 G 碼

特殊 M 碼（M300~M399）不影響連續運動功能

INCON-M86R 系統提供，使用特殊 M 碼可使程式在執行時不會因為執行到 M 碼而造成運動停止，使軸向運動平順。

特殊 M 碼的範圍在 M300~M399，可以在 PLC_HSK.H 中找到定義。在 PLC 中必須立即給出 Finish 信號，讓 M 碼與 S 碼立即結束。特殊 M 碼必須跟在 G01 之後，若特殊 M 碼在單獨一行單節時，則與一般 M 碼相同。

程式範例：

…

G01 X25.F4000 M399 S5000

G01 X50.F4000

G01 Y25.F4000 M399 S4000
