6.2.6 巨集呼叫

呼叫巨集的指令為 G65。

巨集呼叫與副程式呼叫的差別

巨集呼叫（G65）與副程式呼叫（M98）的差別如下所述：

可使用 G65 指令來指定引數（欲傳送給巨集的資料），但 M98 指令無法做到。
使用 G65 指令會改變巨集內區域變數的層級。

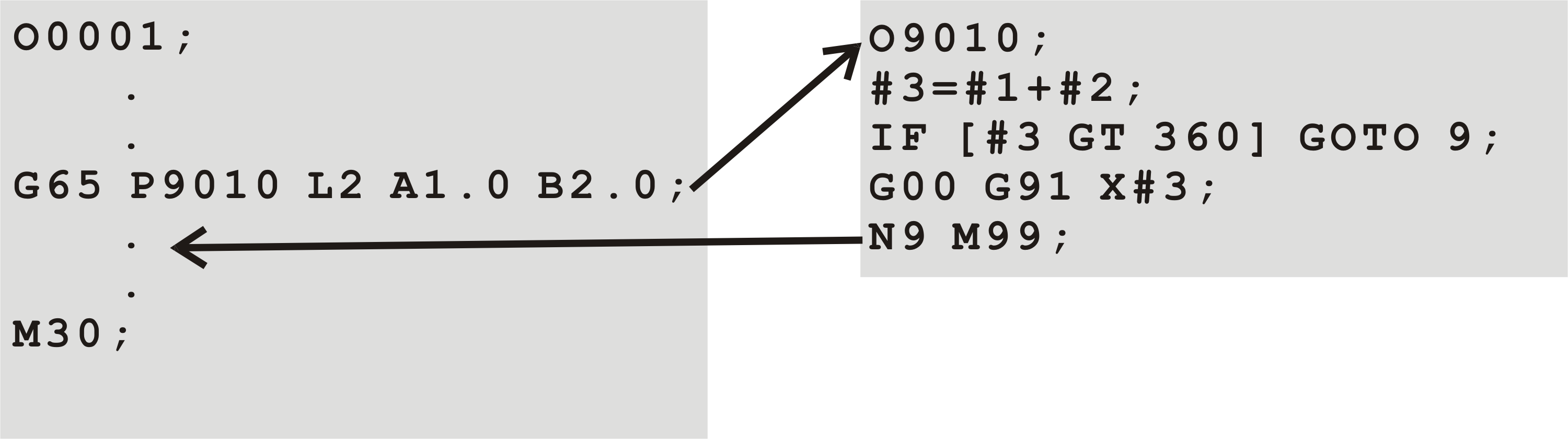

1. 簡單呼叫（G65）

使用 G65 時，由位址 P 給定的巨集將被呼叫，資料（引數）可被傳送至該巨集。

G65 Pp Ll <指定引數>;

P ：欲呼叫的巨集程式編號

l ：重複次數

引數：欲傳送至巨集的資料

簡單呼叫（G65）

說明：

呼叫

• 在 G65 後以 P 碼指定欲呼叫的巨集編號。

• 當需要重複執行時，以 L 碼給定 1~9999 的數字，當 L 未被指定時，將預設為 1 次。

• 藉由使用引數可指定數值給對應的巨集內區域變數。

引數指定

提供兩種類型的引數指定方式，引數指定 I 使用 G、L、N、O、P 以外的字母，並且一個字母僅能使用一次。引數指定II可使用字母 A、B、C 各 1 次以及 I、J、K 至多 10 次。引數指定的類型將由所使用的字母決定。

引數指定 I

引數指定的方式為以英文字母（位址）指定，如下表所示：

位址

變數編號

位址

變數編號

位址

變數編號

#11

#13

#17

#18

#19

#20

#21

#22

#23

#24

#25

#26

位址 G、L、N、O、P 不可被用來指定引數。
不需被指定的位址可省略不寫。對應至被省略位址的巨集內區域變數，將被設為未定義。
位址的書寫不需照英文字母的順序，僅需遵照位址的書寫格式。但是若使用位址 I、J、K 則仍需按照字母順序書寫。

例如：

B_A_D_ … J_K_ 正確

B_A_D_ … J_I_ 不正確

引數指定 II

引數指定 II 可使用位址 A、B、C 各 1 次以及 I、J、K 至多 10 次，其係被用來傳送如三度空間座標值的數值作為引數。

位址

變數編號

位址

變數編號

位址

變數編號

#10

#11

#12

#13

#14

#15

#16

#17

#18

#19

#20

#21

#22

I10

J10

K10

#23

#24

#25

#26

#27

#28

#29

#30

#31

#32

#33

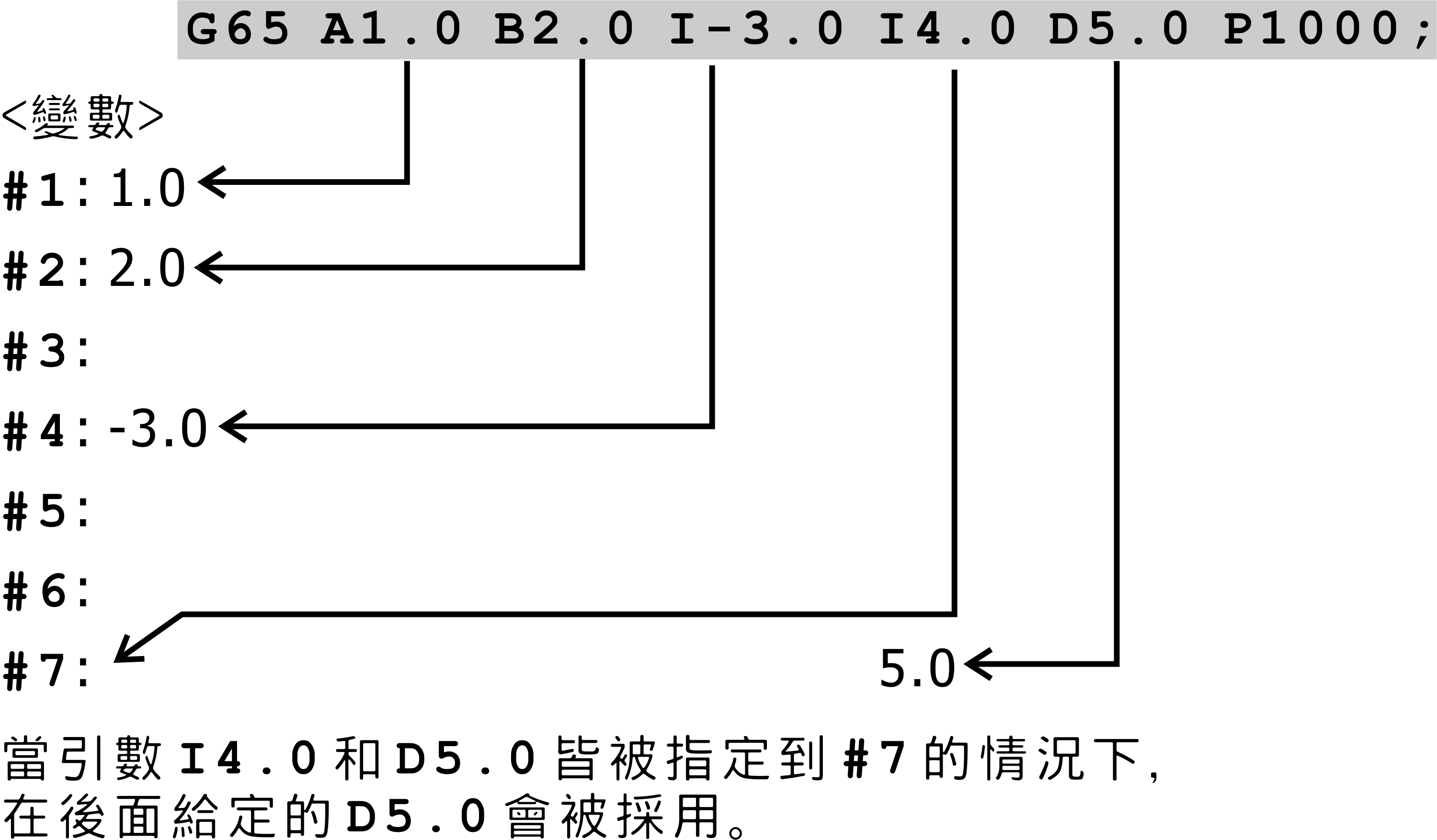

引數指定 I 和 II 的混合使用

控制器內部會自動辨識引數指定類型 I 和 II。如果引數指定類型 I 和 II 同時被使用，則採用較後被指定的引數指定類型。

引數指定 I 和 II 的混合使用

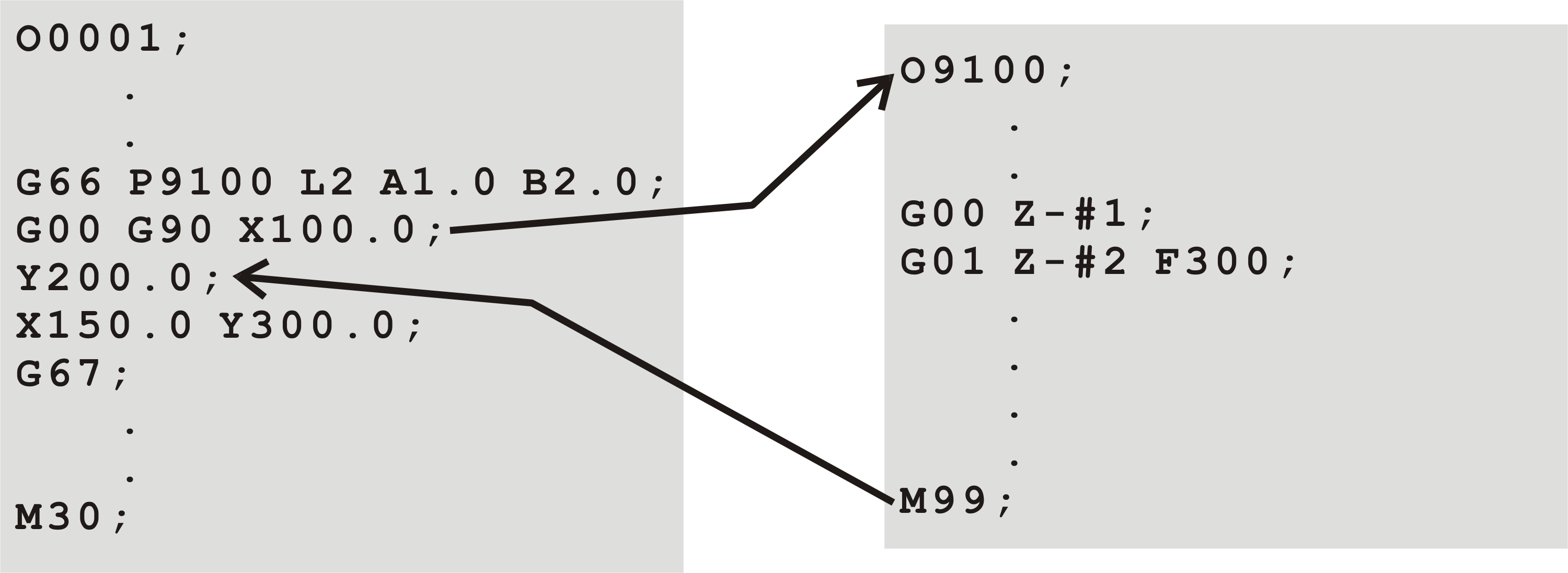

2. 持續有效呼叫（G66）

持續有效呼叫的指令為 G66，將在軸向移動指令的程式行執行後呼叫由 G66 定義的巨集，此狀態將持續至使用 G67 指令取消為止。

G66 Pp Ll <指定引數>;

P ：欲呼叫的巨集程式編號

l ：重複次數（預設為 1 次）

引數：欲傳送至巨集的資料

持續有效呼叫（G66）

說明：

呼叫

• 在 G66 後以 P 碼指定持續有效呼叫的程式編號。

• 當需要重複執行時，以 L 碼給定 1~9999 的數字。

• 如同 G65 簡單呼叫，利用引數來指定要被傳送至巨集的資料。

取消

使用 G67 指令可退出 G66 模式，往後的程式行將不執行持續有效呼叫。

多層次呼叫

G65 和 G66 指令皆可在該次呼叫中使用另一 G65 或 G66 指令來執行多層次呼叫，至多 4 層，但不包含副程式呼叫（M98）。

限制

• 在 G66 程式行中不可呼叫巨集程式。

• G66 必須在引數前給定。

• 除了在有包含軸向移動指令的程式行外，不可呼叫巨集。

• 巨集內區域變數（引數）僅能在 G66 程式行設定。
