3.5.4 刀具補償表

選擇此項，即出現一 "刀具補償表" 對話盒可用來設定刀具之長度補償、半徑補償、刀長磨耗、刀徑磨耗及基準高，如下圖所示。

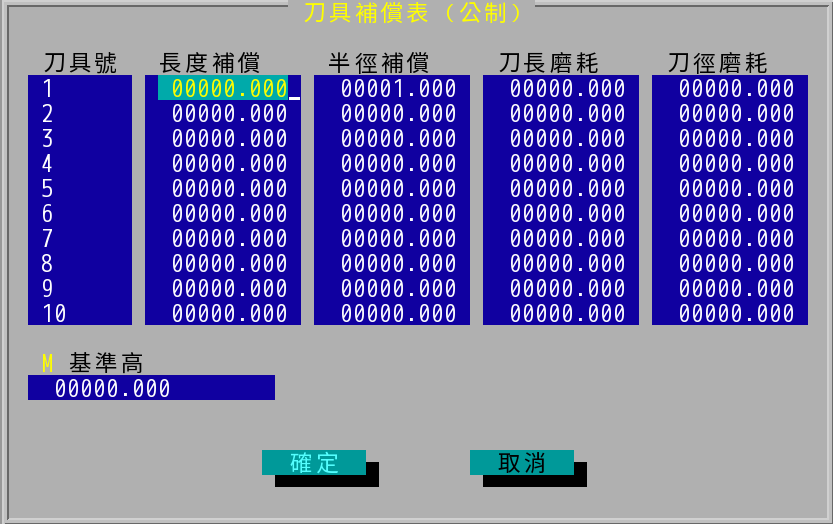

"刀具補償表" 對話盒（INCON-M84/M86）

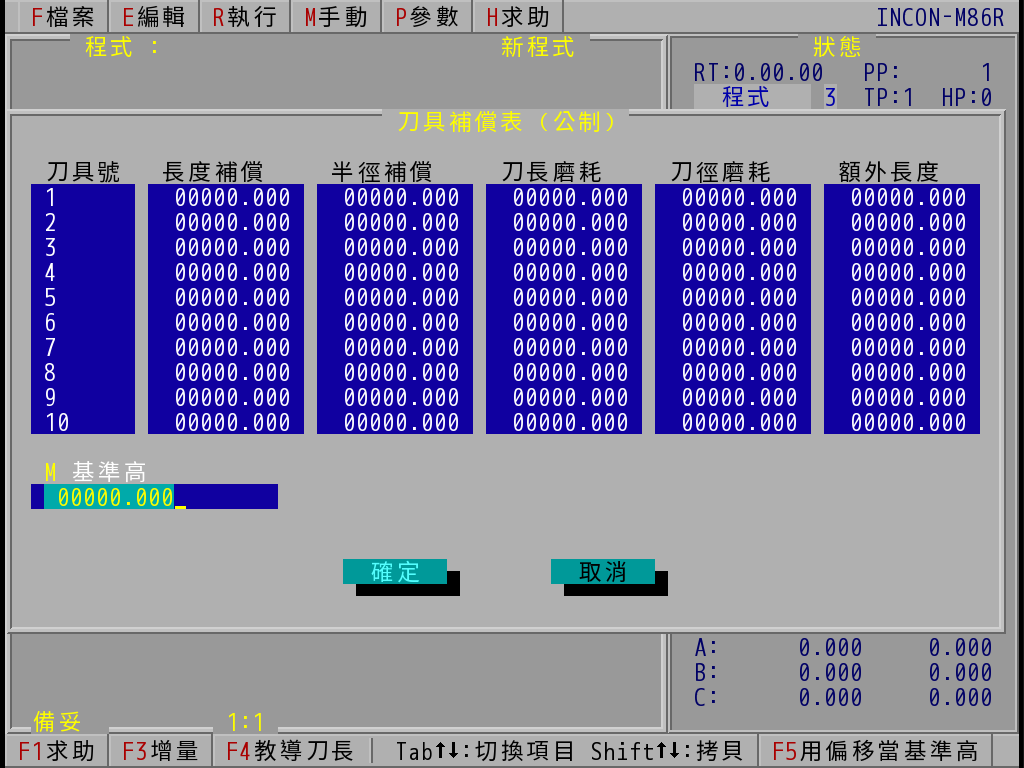

"刀具補償表" 對話盒（ INCON-M86R）

• 此刀具表共有 1024 組。
• 長度補償：為刀具長度修正值，也就是與標準長度刀具之比較值。因此依長短可為正值或負值。
• 長度補償 = 目前機械位置 – 基準高之機械位置值。
• 半徑補償：刀徑補償值，只能是正值，由 G41/G42 決定偏左或偏右補償。
• 刀長磨耗：刀具使用久了會有刀長磨耗，為免時常重測長度補償值，故由此補償之。
• 實際之刀長補正值為長度補償 + 刀長磨耗。
• 刀徑磨耗：刀具使用久了會有刀徑磨耗，為免時常重測刀徑補償值，故由此補償之。
• 在程式中，以 D_ 碼選用此刀具補償表中之刀徑補償值，以 H_ 碼選用此刀具補償表中之刀長補正值。
• 程式中之刀徑補償指令為 G41 或 G42，刀長補正指令為 G43。
• 額外長度：方便使用者補償圓球刀中心到刀刃距離；刀長補償值 = 刀具長度 + 刀長磨耗 + 額外刀長。
