2.3.1 BOTTOM：電源端子


BOTTOM 為供應 ESU 模組所使用之 DC 24V 電源端子。通電時，模組上綠色 LED 燈會亮。在送電前請先確認電源極性是否正確，否則會造成 ESU 元件損壞。


腳位

24V

24G

F.G

n/c

說明

ESU 模組電源 +24V 輸入

ESU 模組電源接地輸入

機殼接地輸入

空接

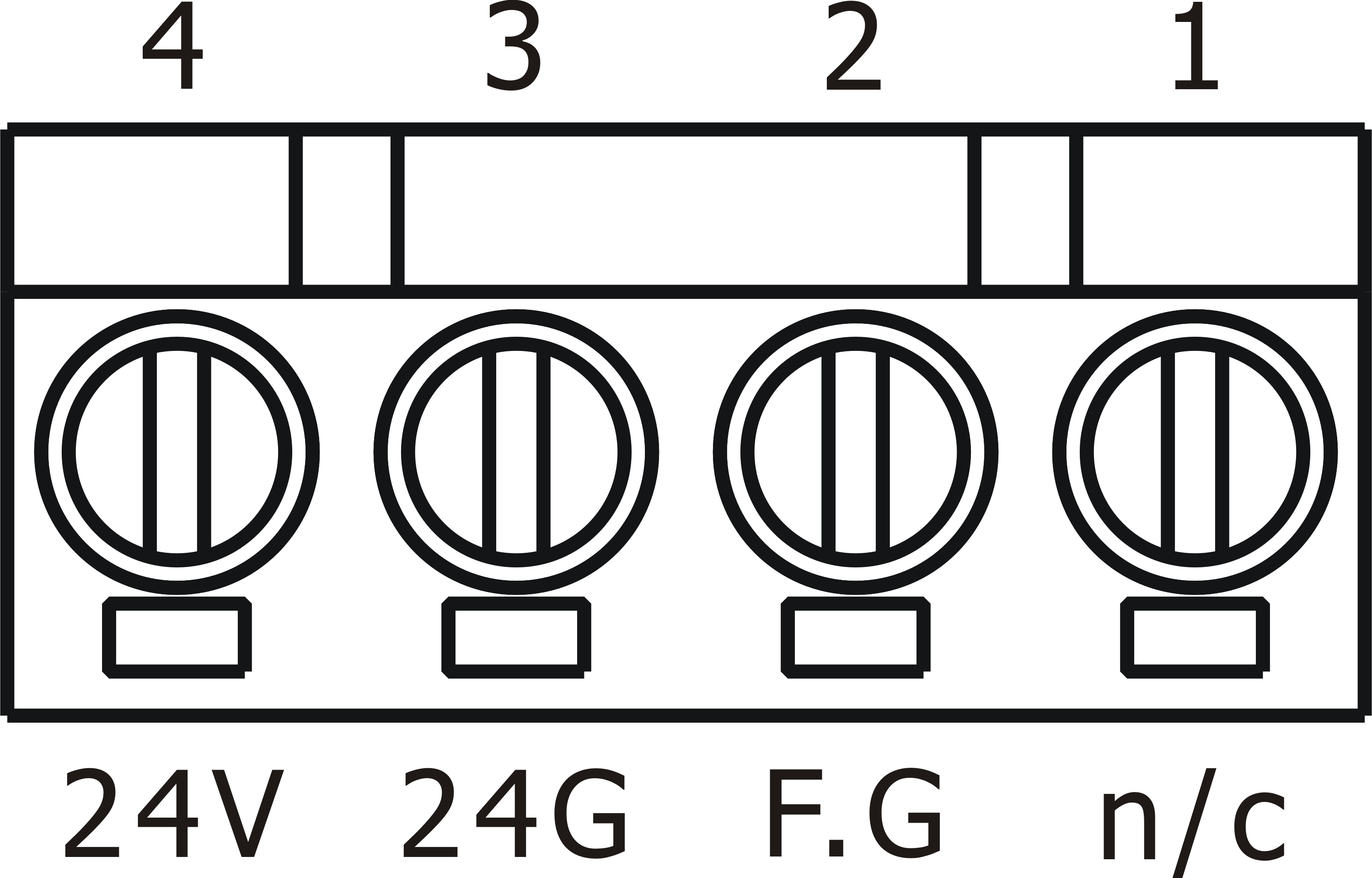

BOTTOM 電源端子

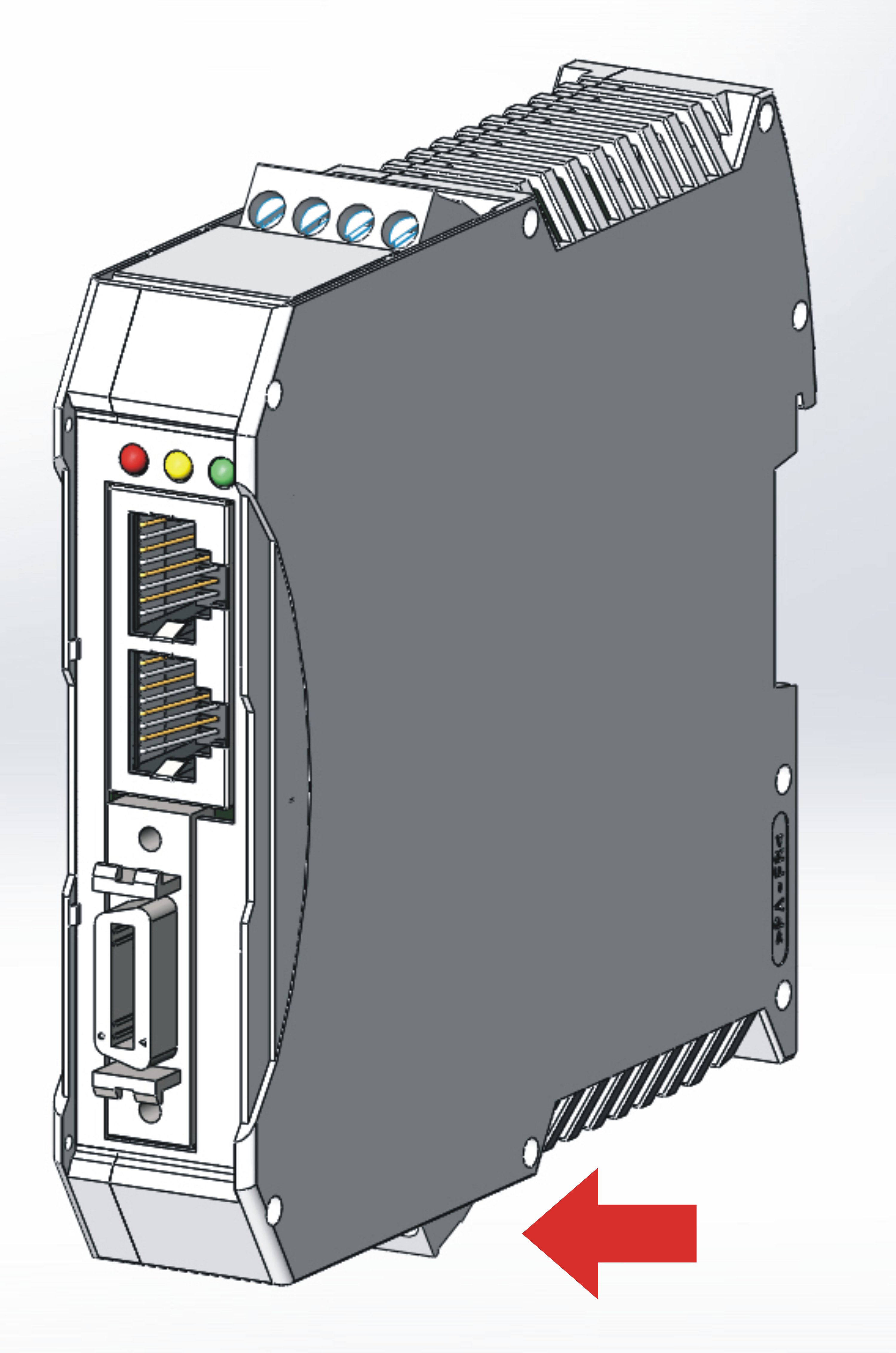

BOTTOM 位置示意圖
