1.2.1 M84/M86/M86R 系統(搭配支援 CoE 的伺服驅動器)


INCON-M84/M86/M86R 控制器搭配市售支援 CoE 的伺服驅動器及主軸變頻器時,不需要 ESU 單元作為連接介面,可以使用智研科技製作的乙太網路線直接與控制器連接。


使用乙太網路線連接市售支援 CoE 的伺服驅動器及主軸驅動器時,必須先規劃好連接的順序,並在控制器中指定相對應的軸向,一旦指定完成就不可以任意更換連接的順序,否則會造成實際移動的軸向與原先規劃的不同。在主軸驅動器使用一般泛用型不具備 CoE 時,可使用 ESU 和主軸連接。


在規劃控制器配置時,必須將控制器主機、第一操作面板、第二操作面板置於操作箱,以避免螢幕顯示及 USB 傳輸受到動力電源產生的雜訊干擾。



一代主機:

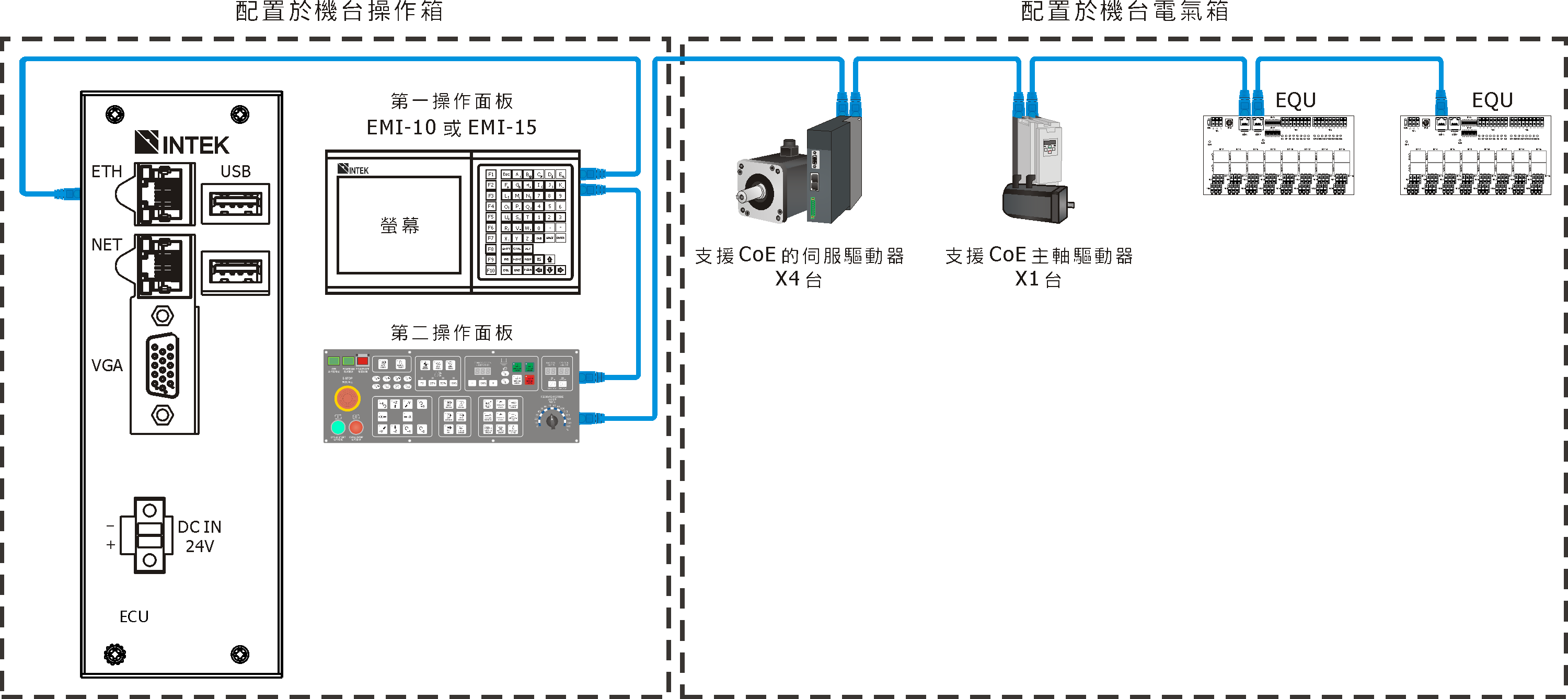

一代主機:M84 控制器(支援 CoE 主軸驅動器)

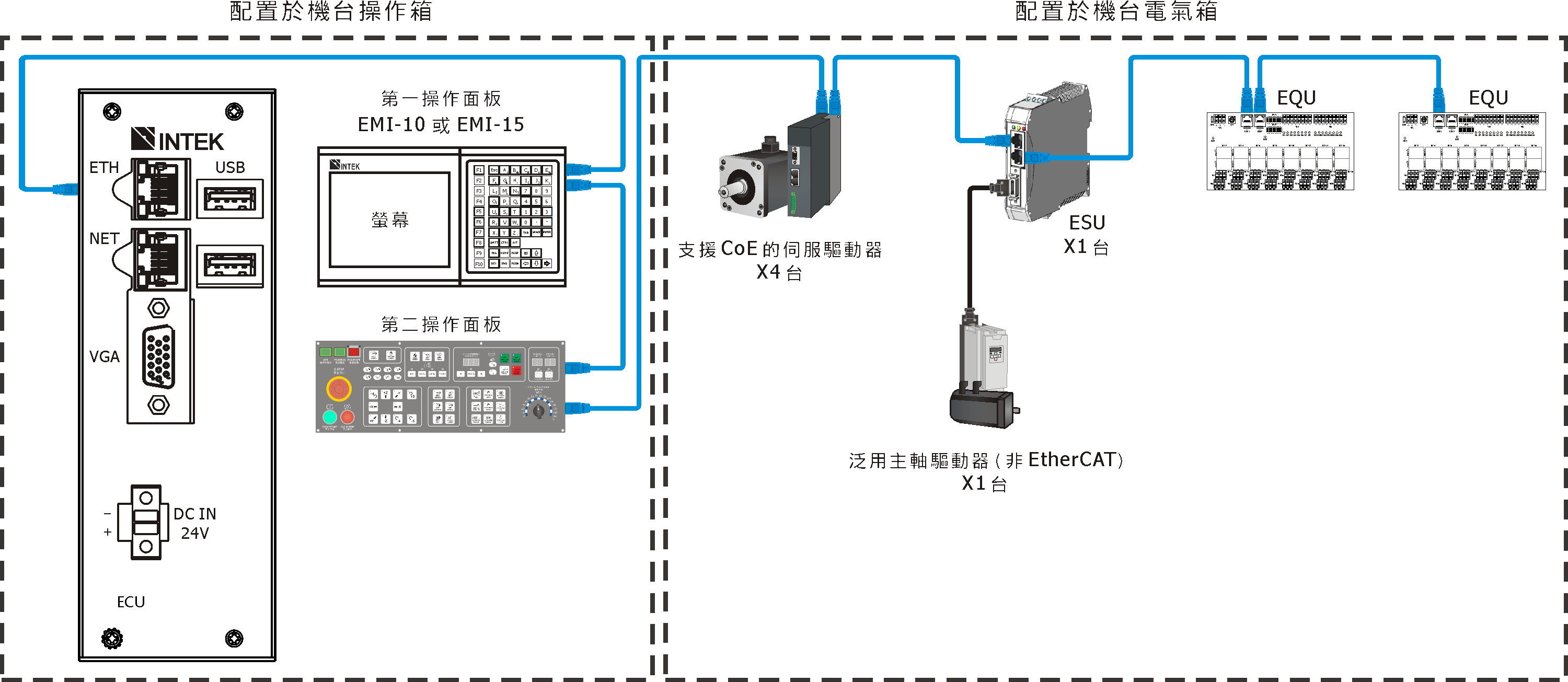

一代主機:M84 控制器(在使用不支援 CoE 主軸驅動器時增加 ESU)


一代主機:M86、M86R 控制器(支援 CoE 主軸驅動器)


一代主機:M86、M86R 控制器和不支援 CoE 主軸驅動器使用 ESU 連結


二代主機:


二代主機:M84 控制器(支援 CoE 主軸驅動器)

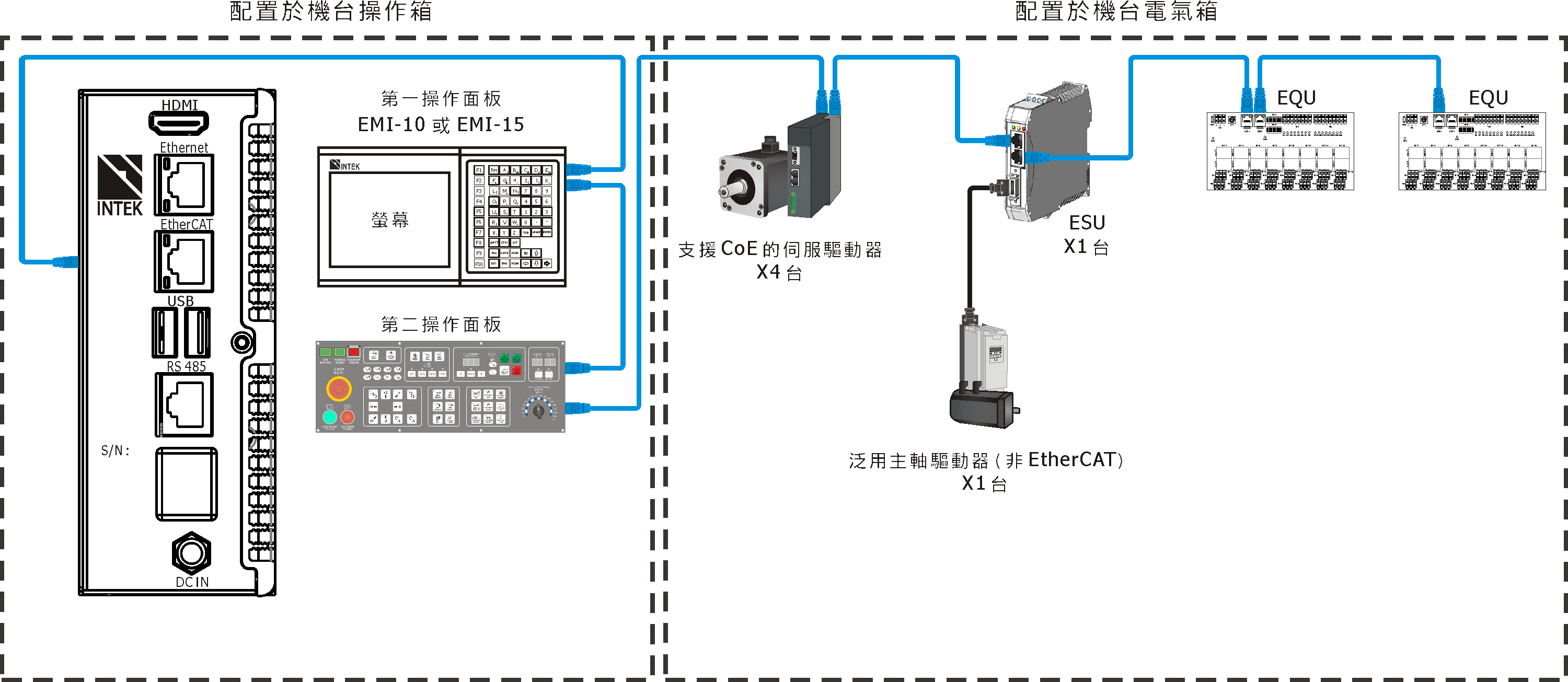

二代主機:M84 控制器(在使用不支援 CoE 主軸驅動器時增加 ESU)


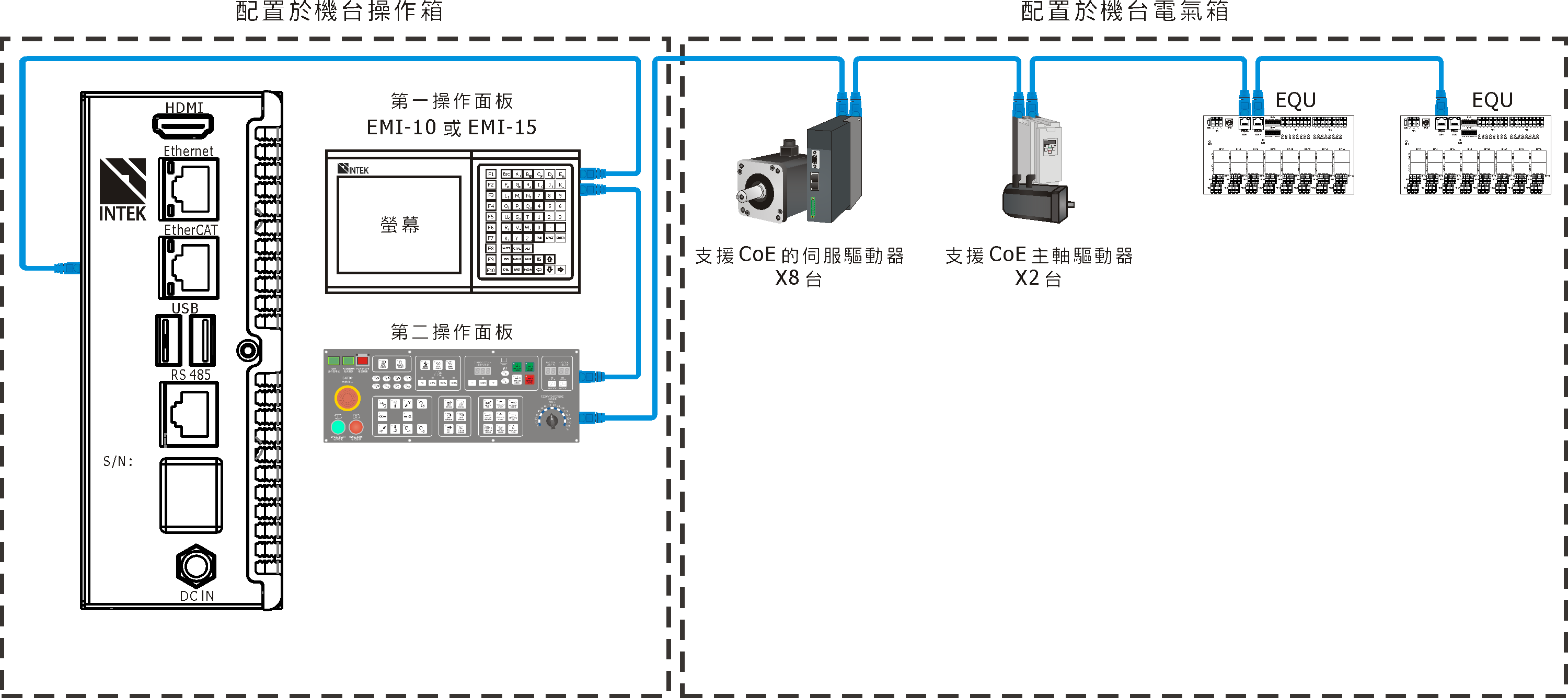

二代主機:M86、M86R 控制器(支援 CoE 主軸驅動器)


二代主機:M86、M86R 控制器和不支援 CoE 主軸驅動器使用 ESU 連結


目前驗證通過支援 CoE 的伺服驅動器及變頻器的產品有士林電機伺服驅動器、山洋電器伺服驅動器、KEB 主軸驅動器,其它品牌要與 INCON-M84/M86/M86R 控制器連接使用時請洽本公司技術人員測試確認。
