4.1.1.1 GDI、GDO
GDI 為泛用數位輸入點，GDO 為泛用數位輸出點。GDI 是 EQU 傳送過來實際的輸入狀態。一個 EQU 可以控制 16 個輸入點與16 個輸出點。可以由 GDI 和 GDO 監視輸入狀態和輸出狀態。
註. GDO 之動作需由 PLC 定義運作。
在偵測頁上方由右至左的 0~F 代表 EQU 輸入第 1 點到第 16 點，左側的 [ 0 ]~[ 7 ] 代表第 1 塊到第 8 塊 EQU，另外第 9 塊到第 16 塊 EQU 的狀態在第 2 偵測頁。
GDI 的畫面
在偵測頁上方由右至左的 0~F 代表 EQU 輸出第 1 點到第 16 點，左側的 [ 0 ]~[ 3 ] 代表第 1 塊到第 4 塊 EQU，另外第 5 塊到第 16 塊 EQU 的狀態在第 2 偵測頁。

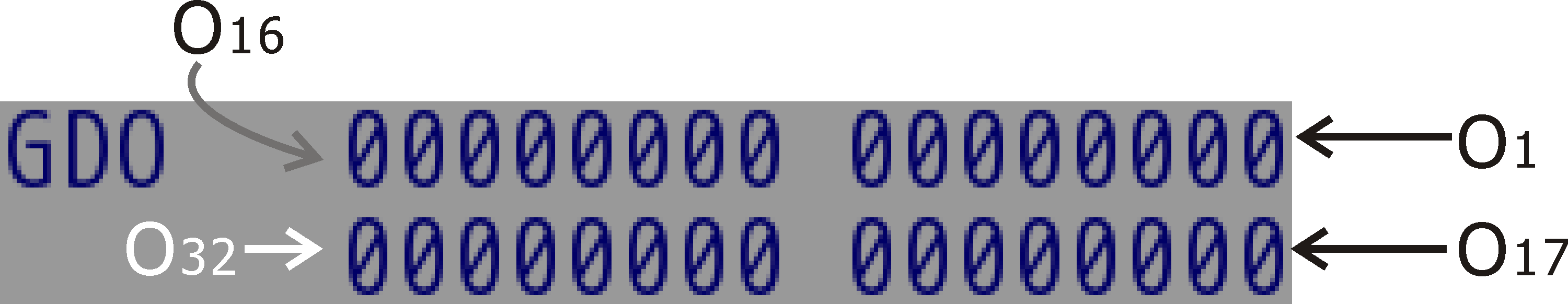

GDO 的畫面
