3 機械參數


請注意:接機完並設定好機械參數後,在出廠前請務必使用機械參數選單中 "系統管理→列印機械參數",列印全部的系統參數,作為日後控制器維護的重要資料備份。



"Ctrl+F7" 可開啟機械參數選單;如於安全等級 0 或 1 時欲進入機械參數選單,會跳出 "密碼檢查" 對話盒(如下圖所示),輸入安全等級 2 或 3 之密碼後即進入機械參數選單(安全等級 2 和 3 預設密碼為 "MMM")。

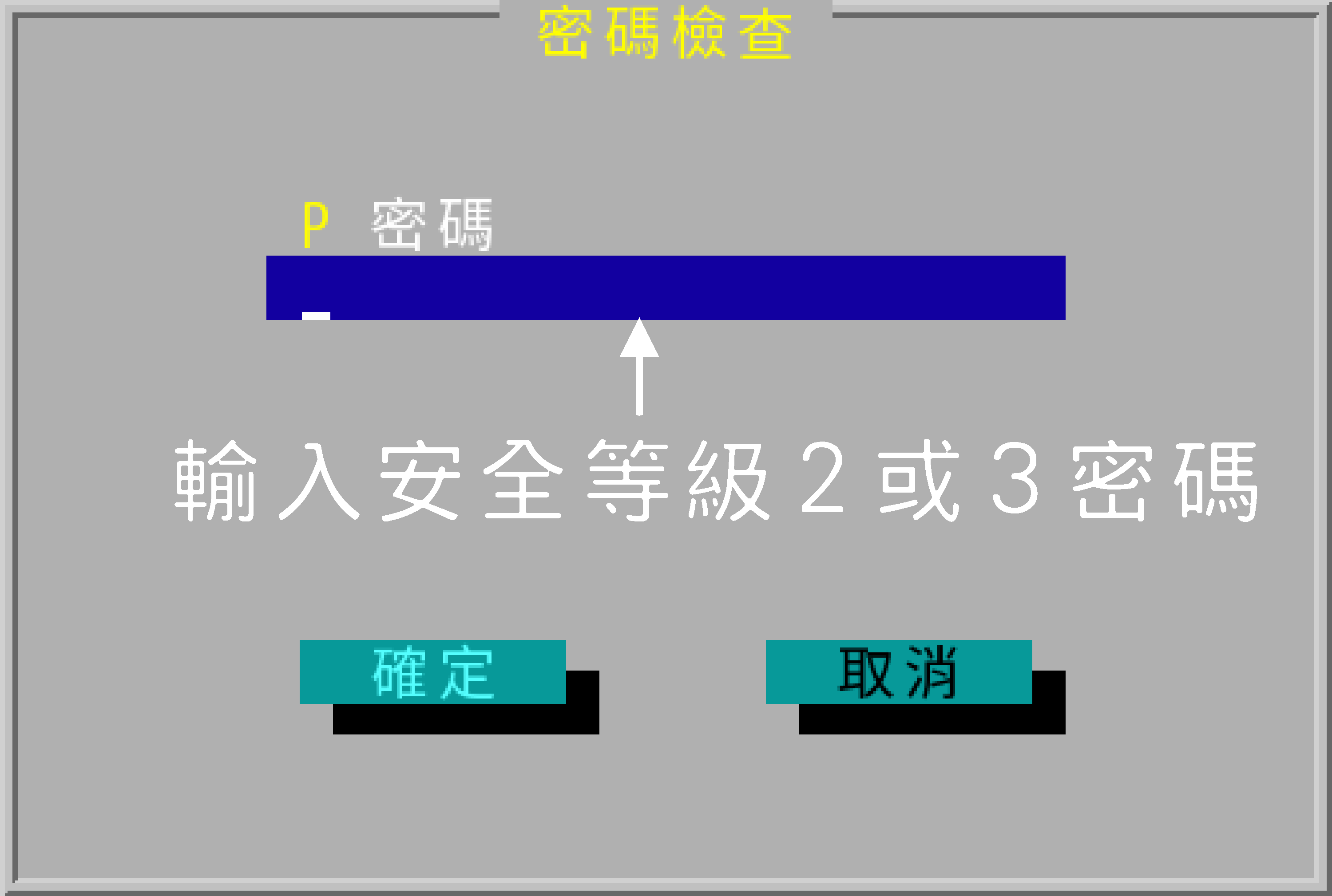

"密碼檢查" 對話盒


註. 安全等級之詳細相關說明請參照安全等級機制


INCON-M84/M86/M86R 系統參數幾乎完全相同,其中不同處是 INCON-M86/M86R 有 6 軸軸向參數,INCON-M84 只有 4 軸軸向參數。機械製造廠及使用者可由機械參數對話盒設定相關軸向參數。例如:選擇 "機械參數→各軸參數→X 軸",則狀態視窗會跳出 "X 軸" 參數對話盒供使用者設定。

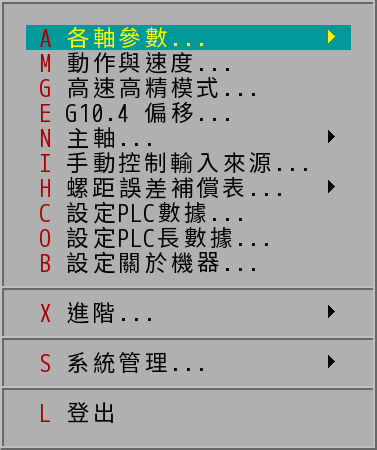

機械參數選單
