2.6.2 P0~P3 連接針腳


ENU 透過 P0~P3 的排針與客戶的裝置連接(一般都為電路板),而且腳位相容 INCON-M470~M675 控制器的 INET 通訊模組,各個連接埠的腳位定義如下:


腳位

P0-I1

P0-I2

P0-I3

P0-I4

P0-I5

P0-I6

P0-I7

P0-I8

說明

數位輸入

第 1 點

數位輸入

第 2 點

數位輸入

第 3 點

數位輸入

第 4 點

數位輸入

第 5 點

數位輸入

第 6 點

數位輸入

第 7 點

數位輸入

第 8 點


腳位

P1-I9

P1-I10

P1-I11

P1-I12

P1-I13

P1-I14

P1-I15

P1-I16

說明

數位輸入

第 9 點

數位輸入

第 10 點

數位輸入

第 11 點

數位輸入

第 12 點

數位輸入

第 13 點

數位輸入

第 14 點

數位輸入

第 15 點

數位輸入

第 16 點


腳位

P2-O1

P2-O2

P2-O3

P2-O4

P2-O5

P2-O6

P2-O7

P2-O8

P2-O9

P2-O10

說明

數位輸出

第 1 點

數位輸出

第 2 點

數位輸出

第 3 點

數位輸出

第 4 點

數位輸出

第 5 點

數位輸出

第 6 點

數位輸出

第 7 點

數位輸出

第 8 點

空腳

空腳


腳位

P3-O9

P3-O10

P3-O11

P3-O12

P3-O13

P3-O14

P3-O15

P3-O16

P3-3.3V

P3-GND

說明

數位輸出第 9 點

數位輸出第 10 點

數位輸出第 11 點

數位輸出第 12 點

數位輸出第 13 點

數位輸出第 14 點

數位輸出第 15 點

數位輸出第 16 點

由客戶的裝置供 3.3V 電源給 ENU

3.3V 電源地

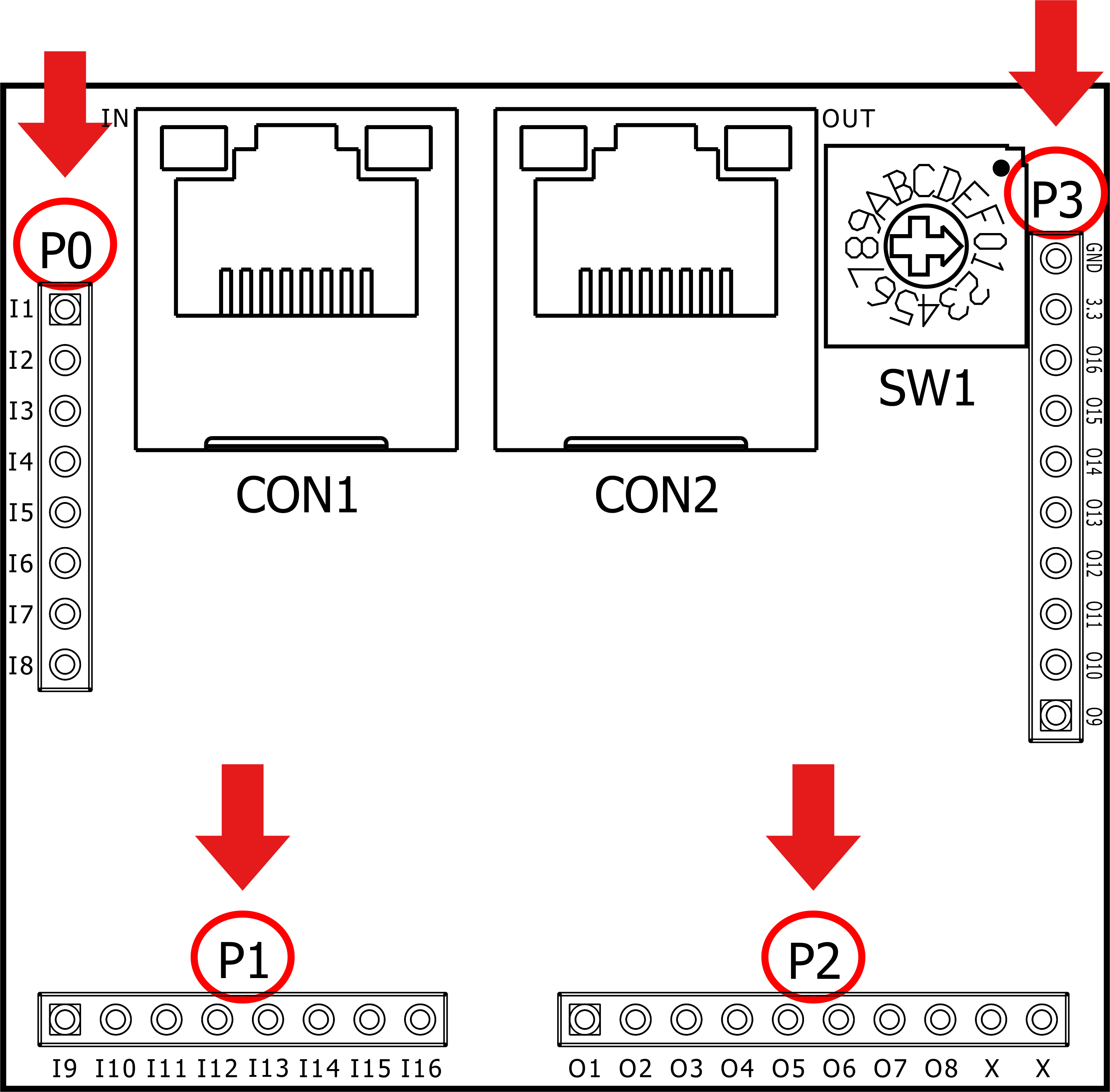

P0~P3 位置示意圖
