2.6.3 SW1：ENU 位址設定
ENU 單元上的 SW1 旋轉設定開關作用在設定此塊 ENU 單元的位址，旋轉設定開關上的 0~F 刻度代表 ENU 為第 1 塊~第 16 塊 I/O 單元。
請注意：ENU 與控制器 I/O 擴增單元 EQU 共用 16 個 I/O 位址，不能有兩個裝置同時設定同一個位址。

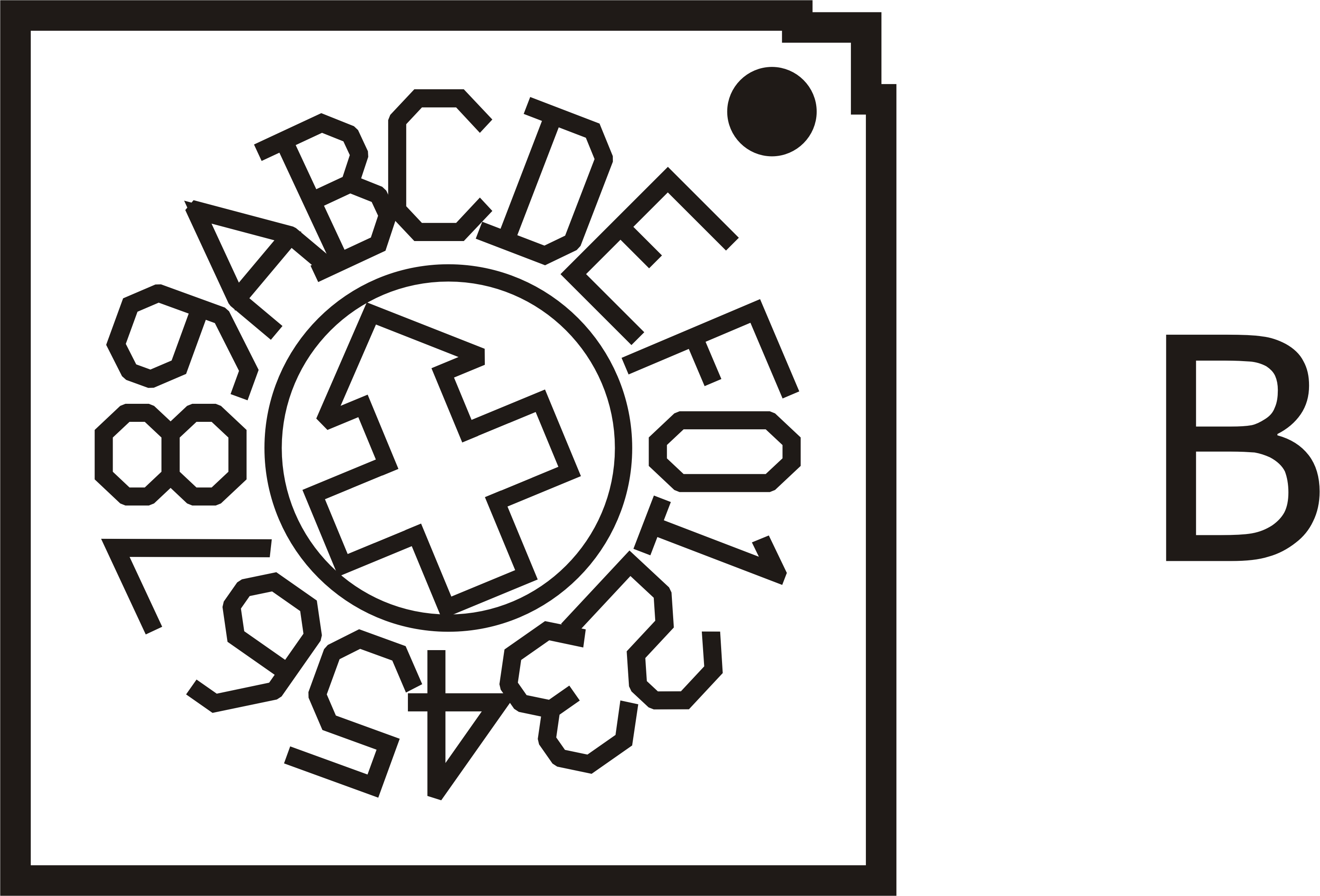

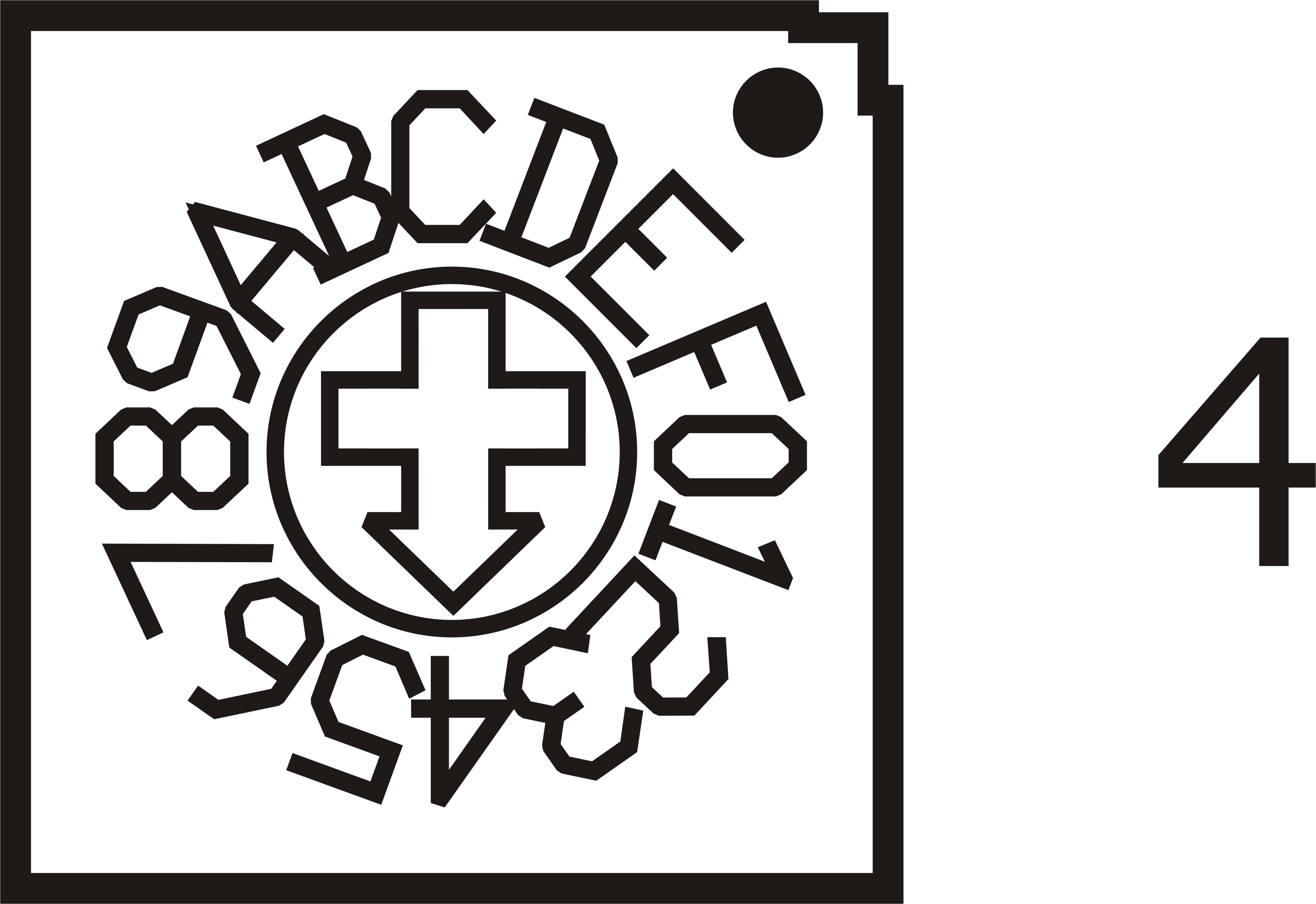

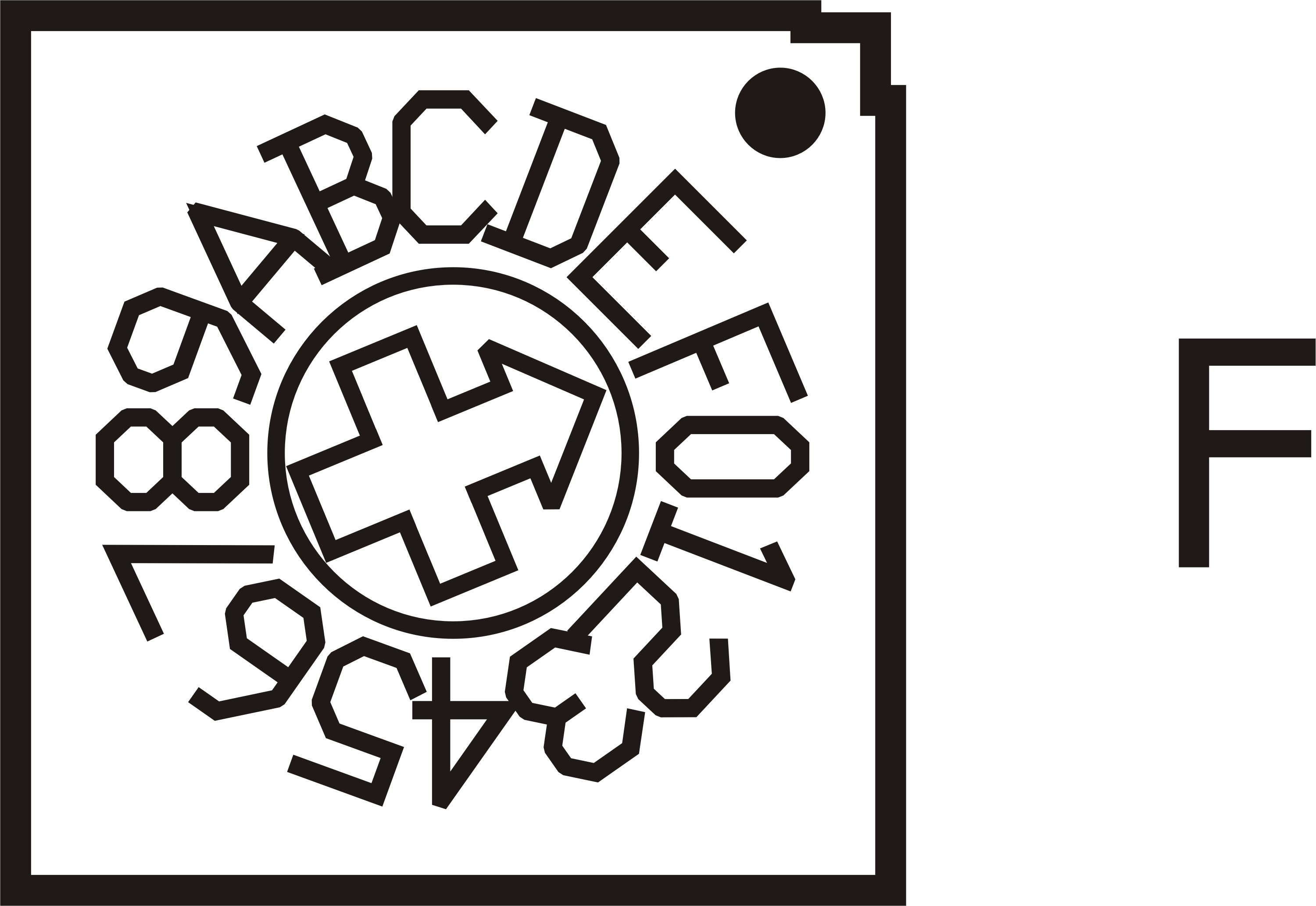

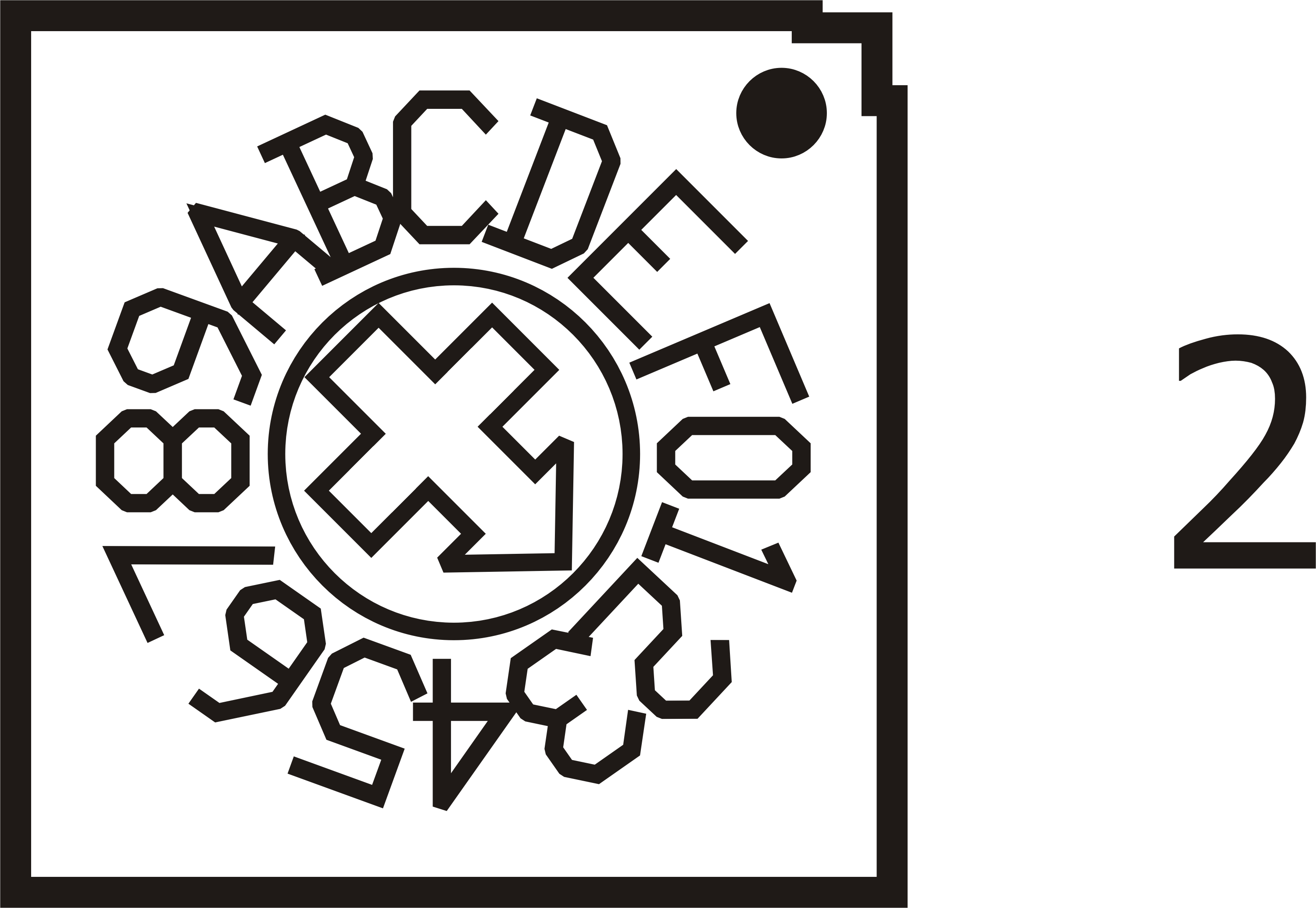

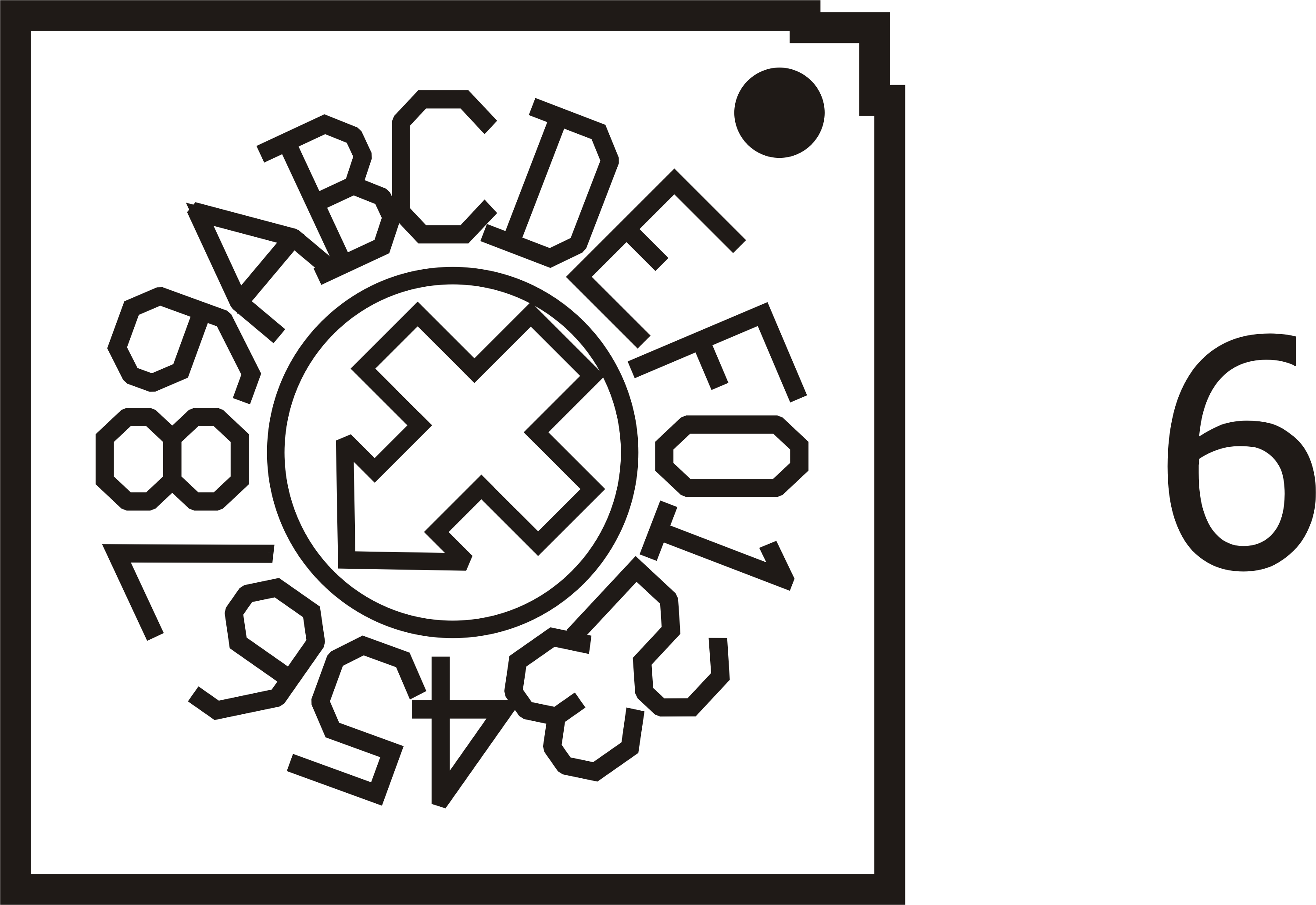

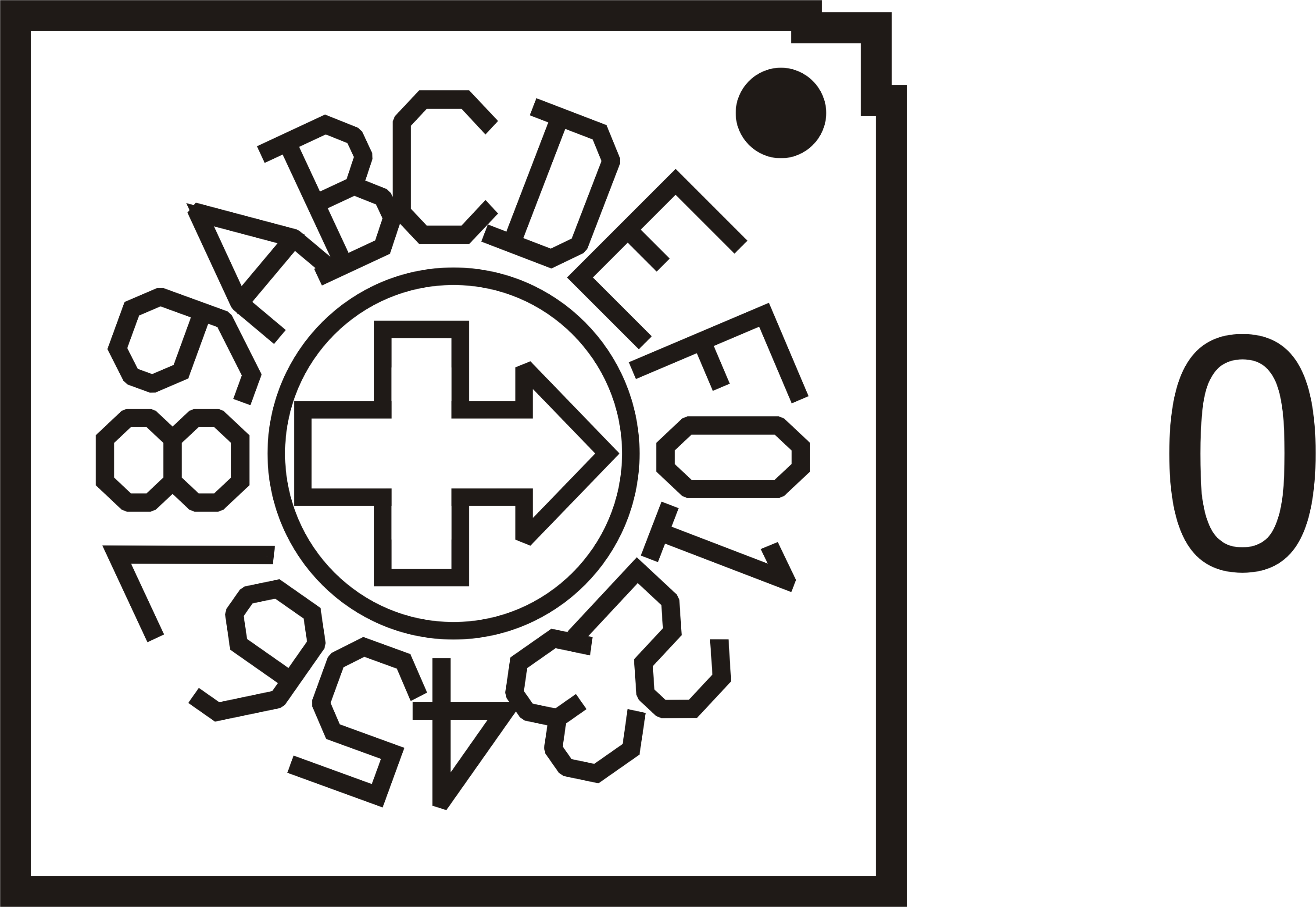

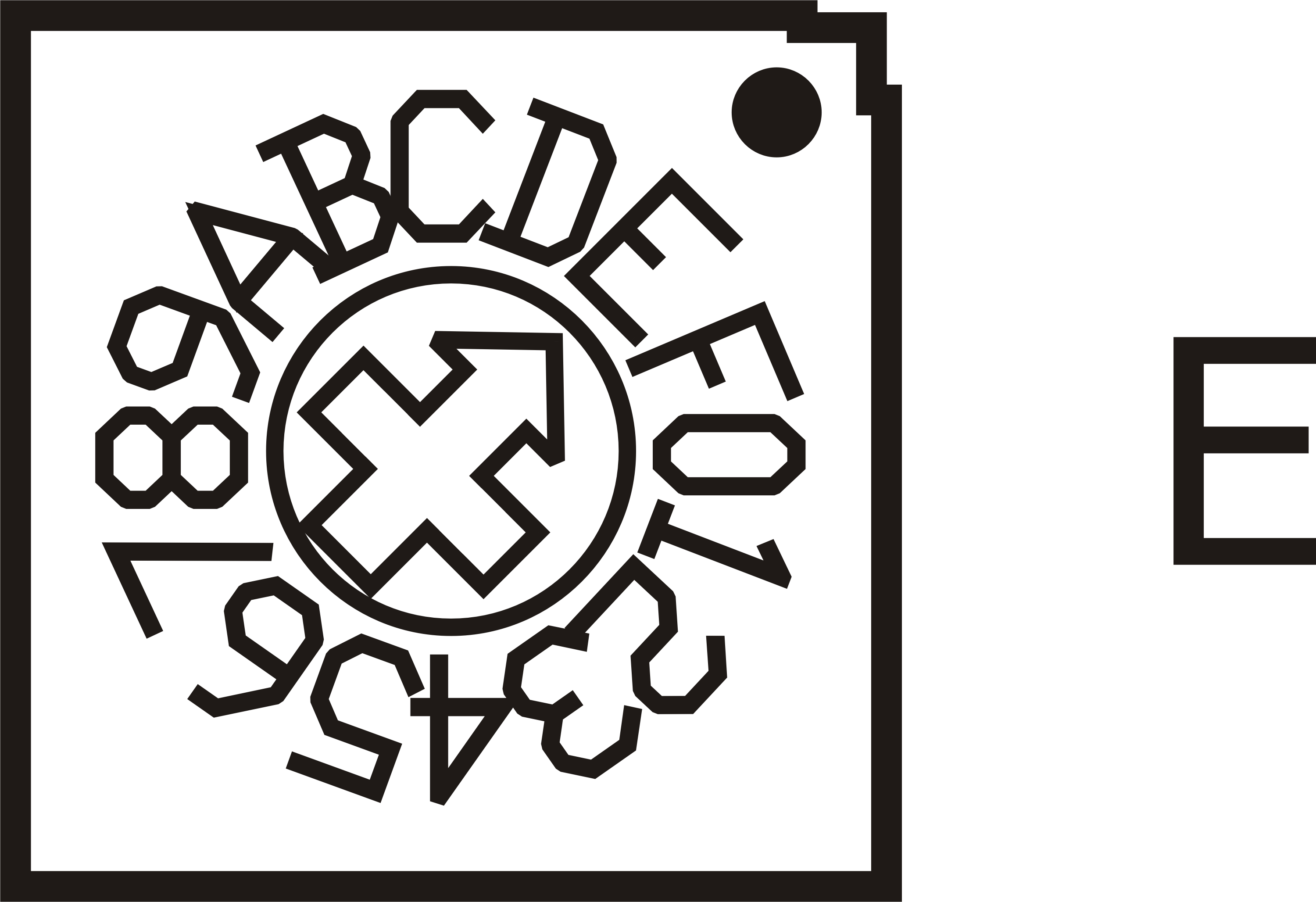

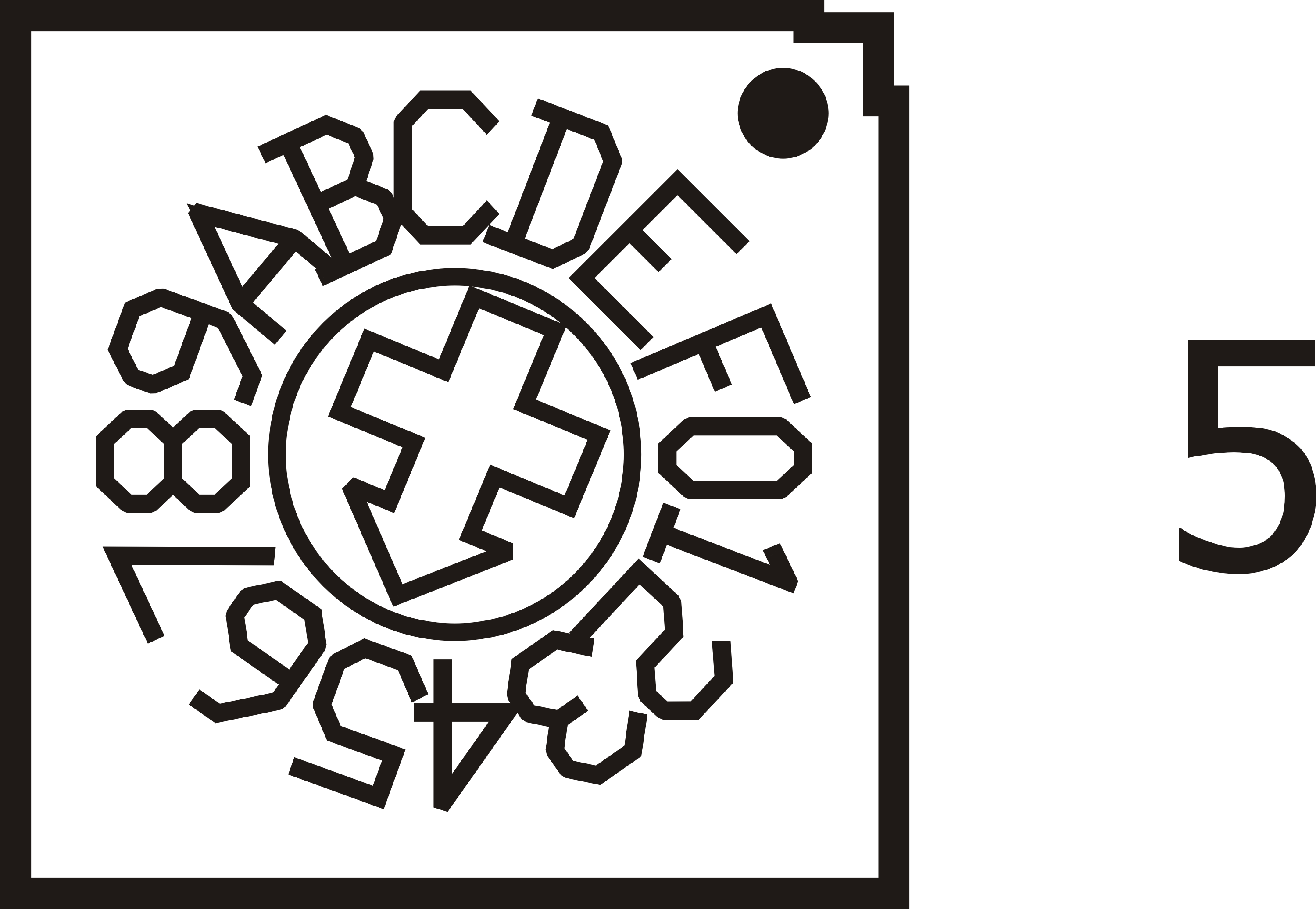

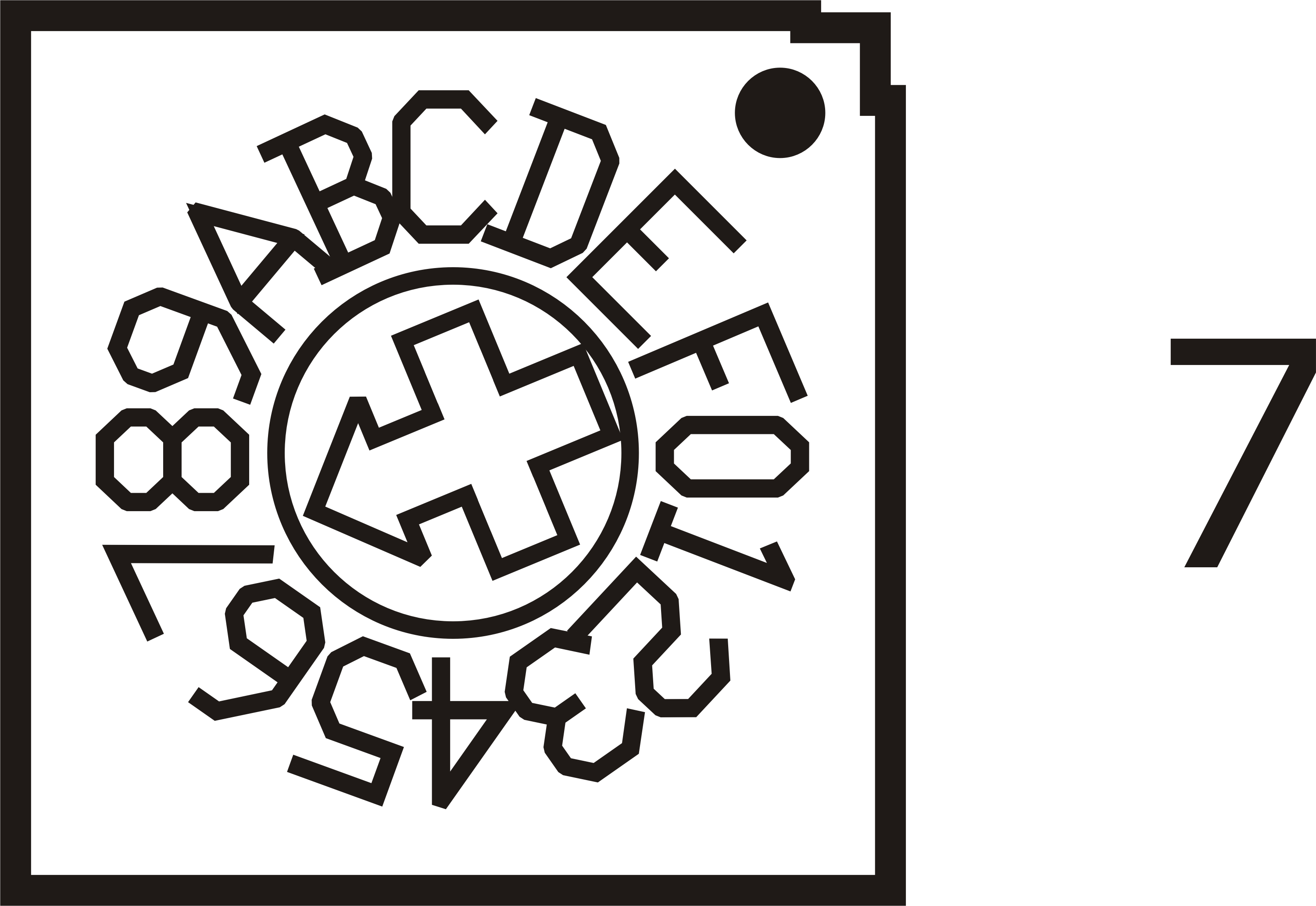

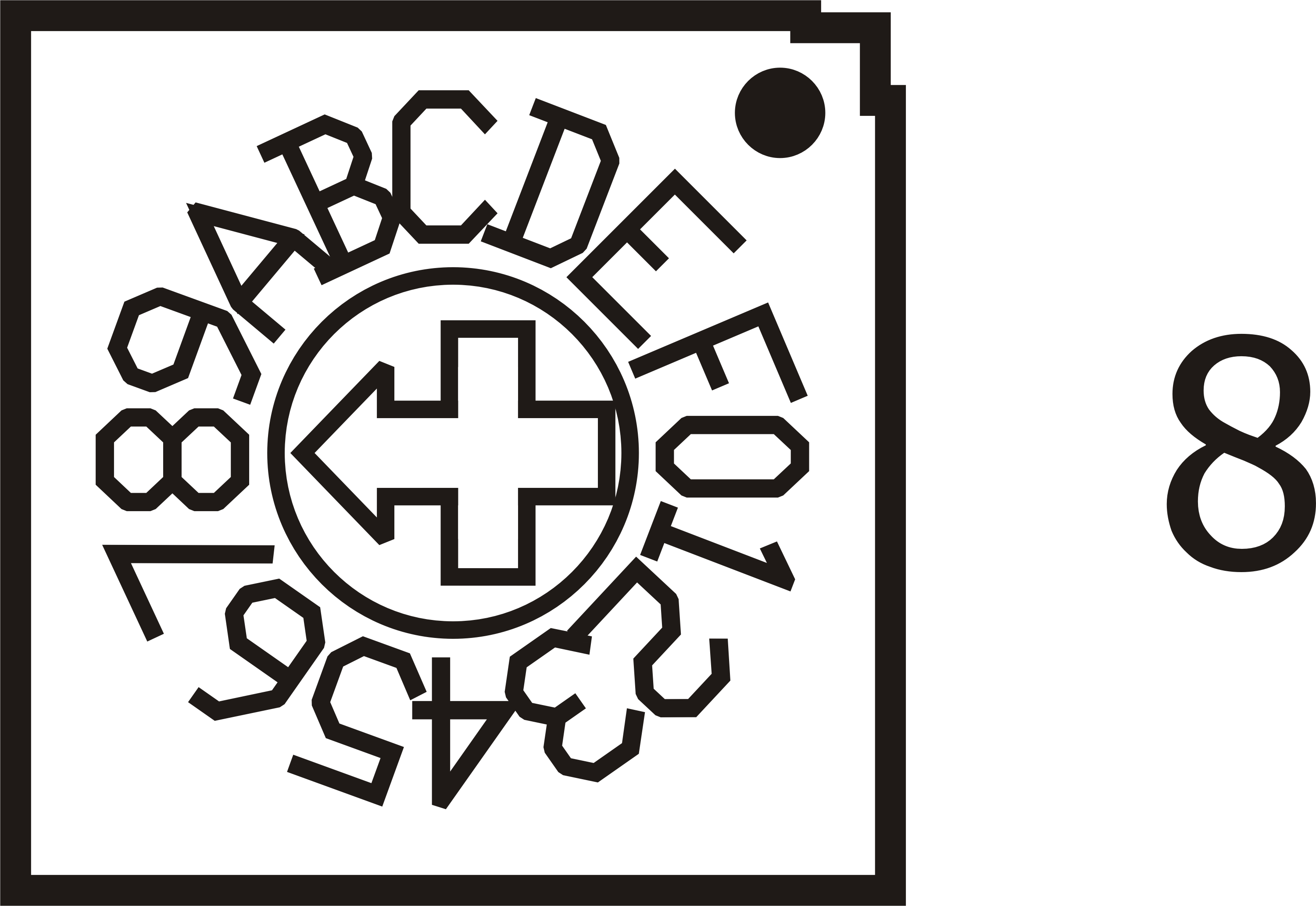

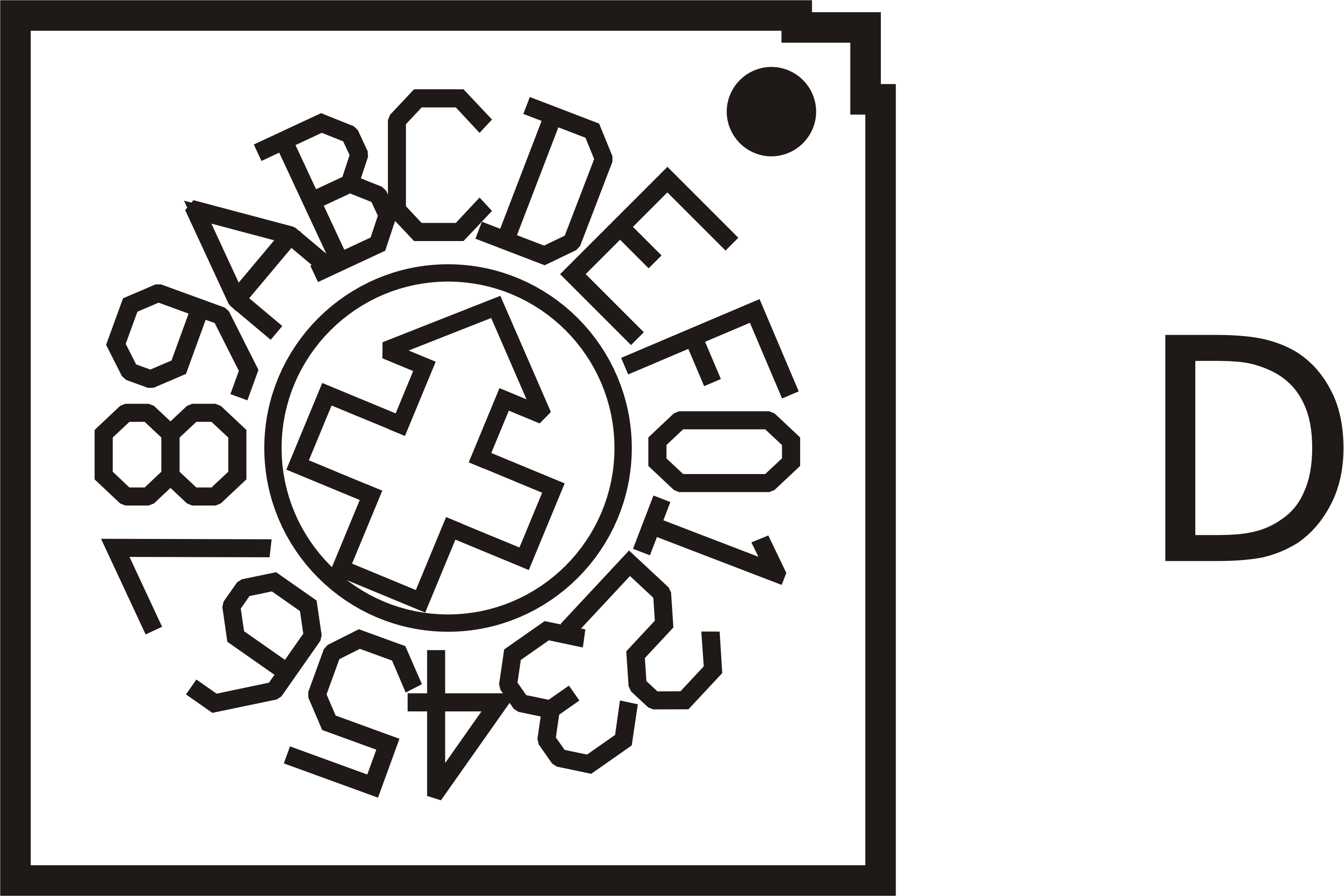

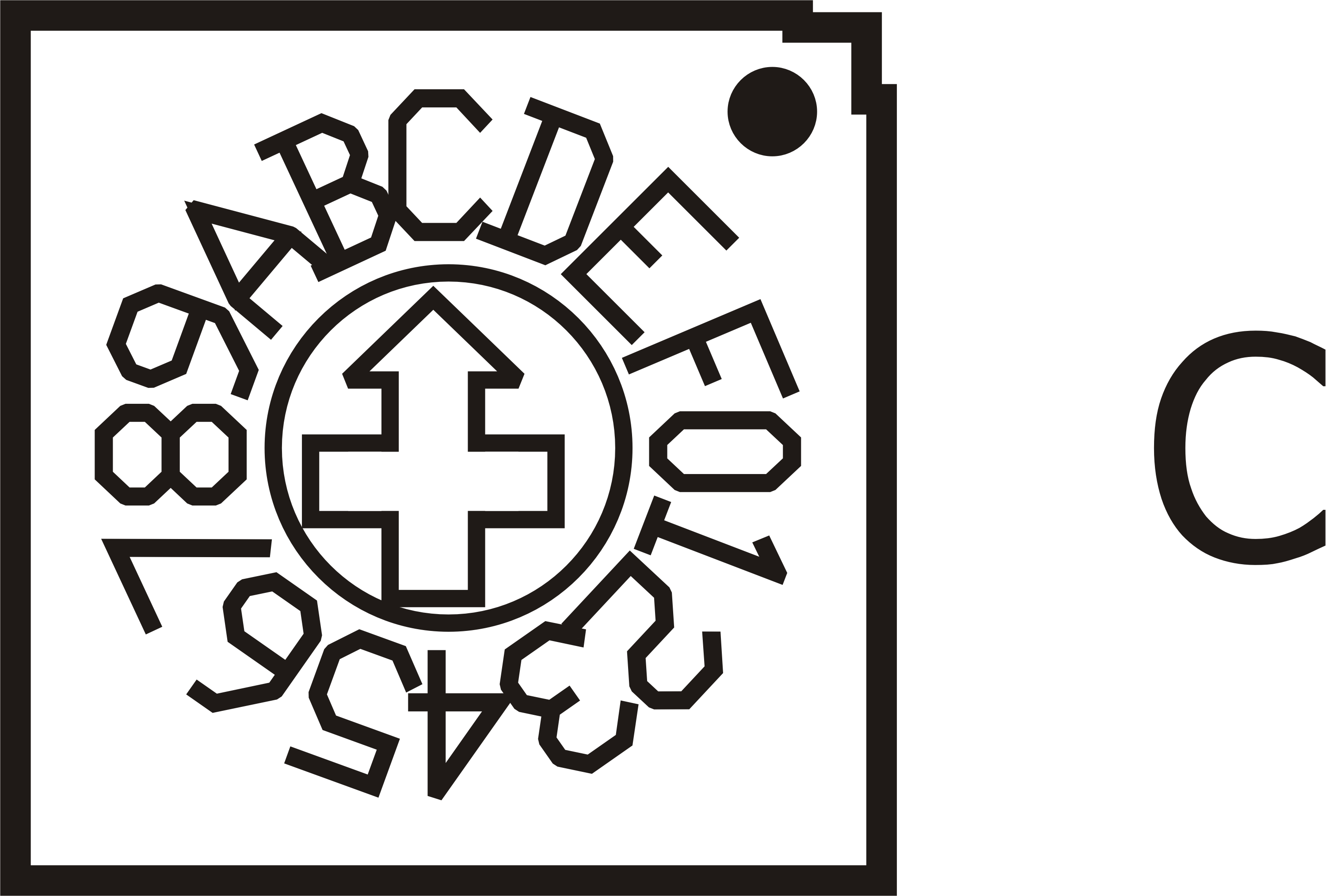

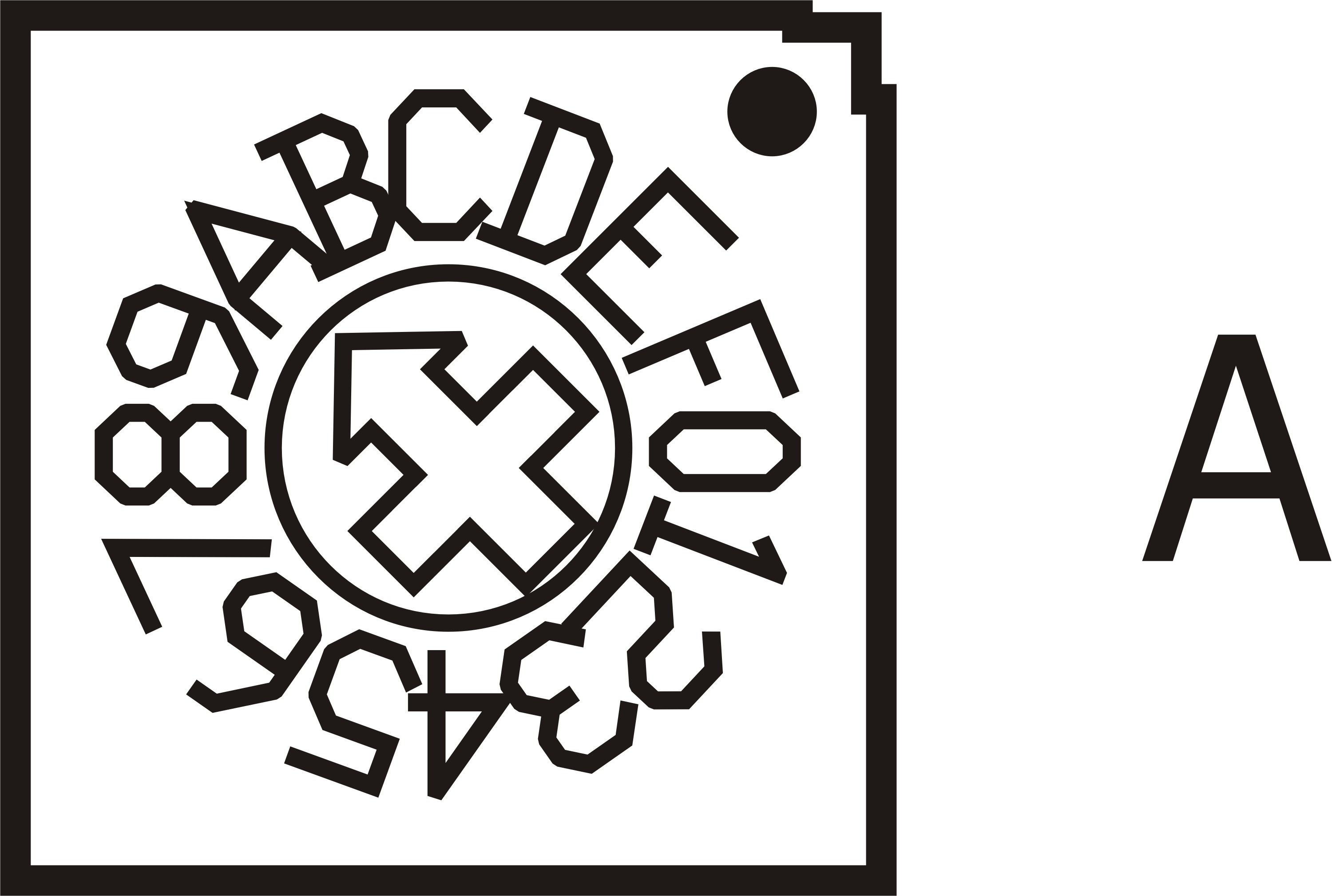

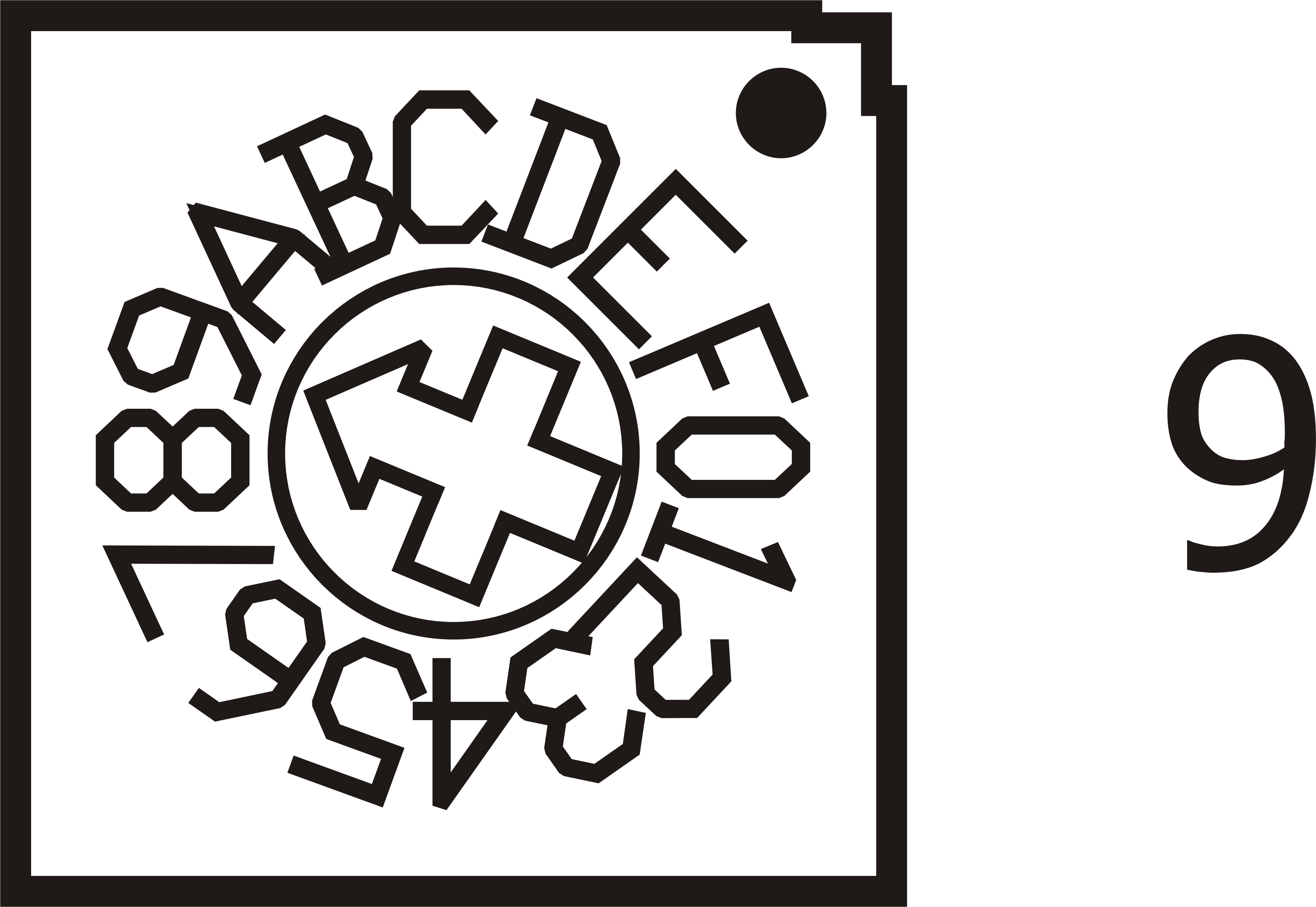

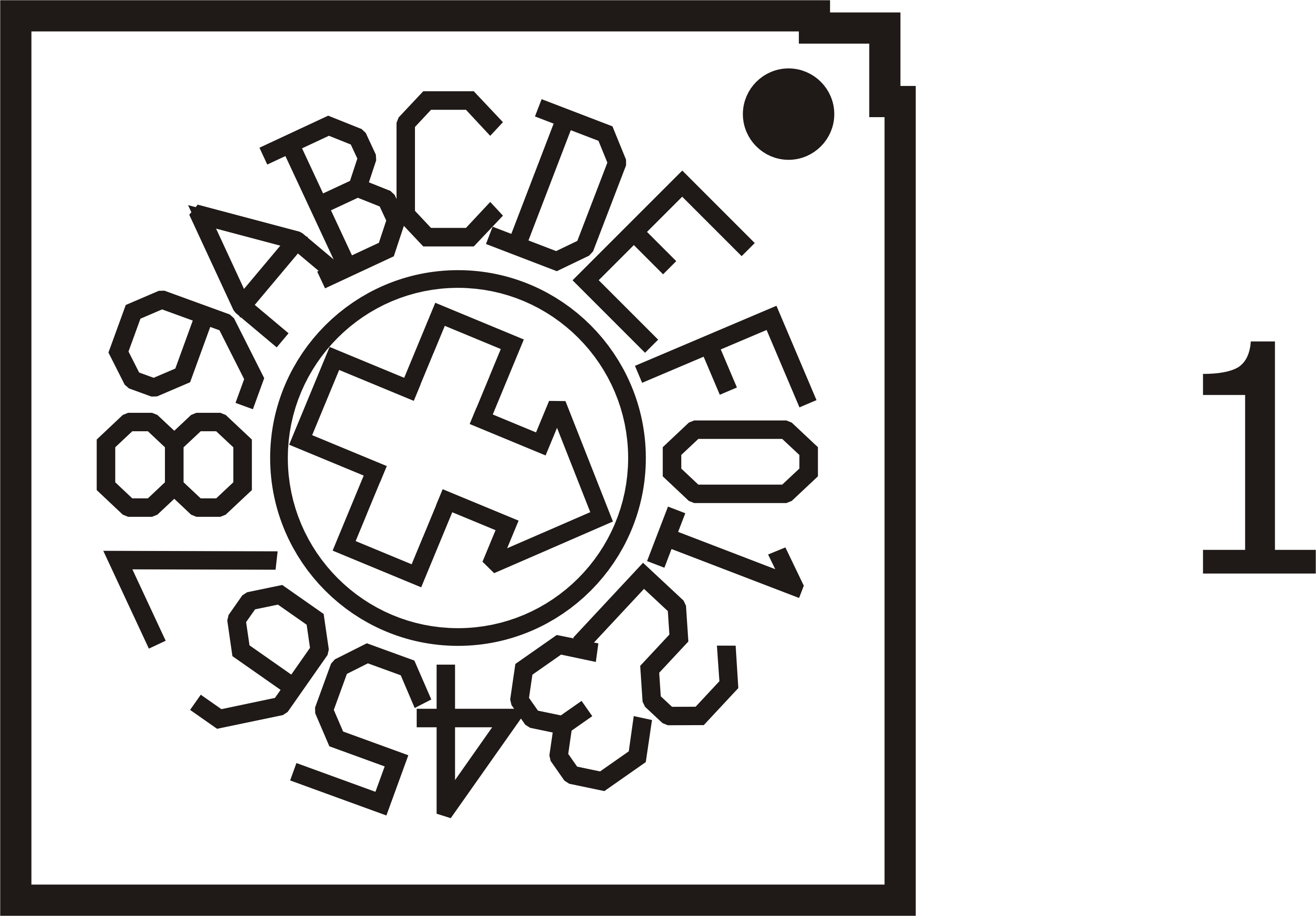

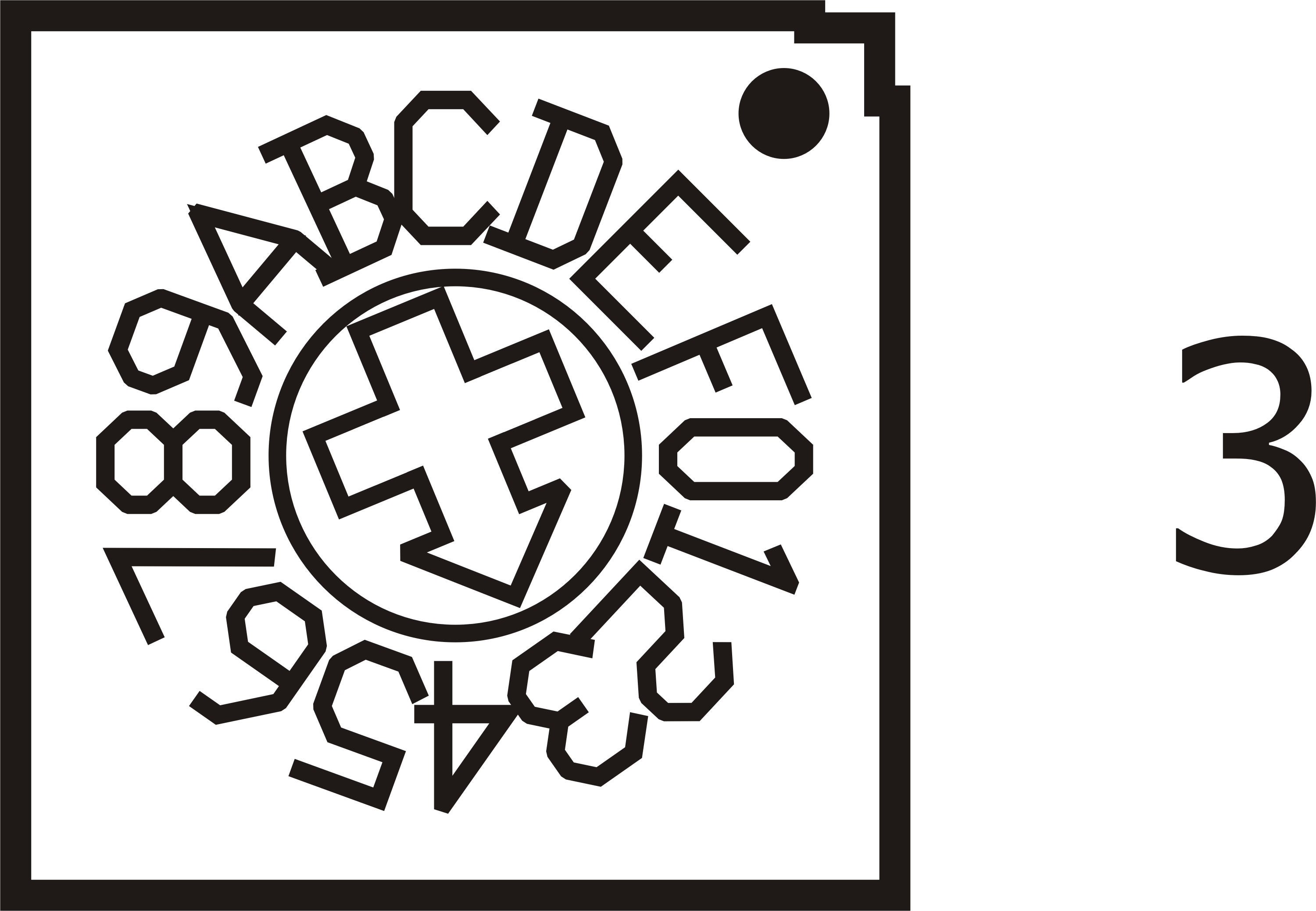

SW1 旋轉開關設定 |
I/O 單元 |
對應的 PLC 資源 |
|
第 1 塊 |
輸入點 plc.gdi[0].bit.bit00~0f 輸出點 plc.gdo[0].bit.bit00~0f |
|
第 2 塊 |
輸入點 plc.gdi[1].bit.bit00~0f 輸出點 plc.gdo[1].bit.bit00~0f |
|
第 3 塊 |
輸入點 plc.gdi[2].bit.bit00~0f 輸出點 plc.gdo[2].bit.bit00~0f |
|
第 4 塊 |
輸入點 plc.gdi[3].bit.bit00~0f 輸出點 plc.gdo[3].bit.bit00~0f |
|
第 5 塊 |
輸入點 plc.gdi[4].bit.bit00~0f 輸出點 plc.gdo[4].bit.bit00~0f |
|
第 6 塊 |
輸入點 plc.gdi[5].bit.bit00~0f 輸出點 plc.gdo[5].bit.bit00~0f |
|
第 7 塊 |
輸入點 plc.gdi[6].bit.bit00~0f 輸出點 plc.gdo[6].bit.bit00~0f |
|
第 8 塊 |
輸入點 plc.gdi[7].bit.bit00~0f 輸出點 plc.gdo[7].bit.bit00~0f |
|
第 9 塊 |
輸入點 plc.gdi[8].bit.bit00~0f 輸出點 plc.gdo[8].bit.bit00~0f |
|
第 10 塊 |
輸入點 plc.gdi[9].bit.bit00~0f 輸出點 plc.gdo[9].bit.bit00~0f |
|
第 11 塊 |
輸入點 plc.gdi[10].bit.bit00~0f 輸出點 plc.gdo[10].bit.bit00~0f |
|
第 12 塊 |
輸入點 plc.gdi[11].bit.bit00~0f 輸出點 plc.gdo[11].bit.bit00~0f |
|
第 13 塊 |
輸入點 plc.gdi[12].bit.bit00~0f 輸出點 plc.gdo[12].bit.bit00~0f |
|
第 14 塊 |
輸入點 plc.gdi[13].bit.bit00~0f 輸出點 plc.gdo[13].bit.bit00~0f |
|
第 15 塊 |
輸入點 plc.gdi[14].bit.bit00~0f 輸出點 plc.gdo[14].bit.bit00~0f |
|
第 16 塊 |
輸入點 plc.gdi[15].bit.bit00~0f 輸出點 plc.gdo[15].bit.bit00~0f |

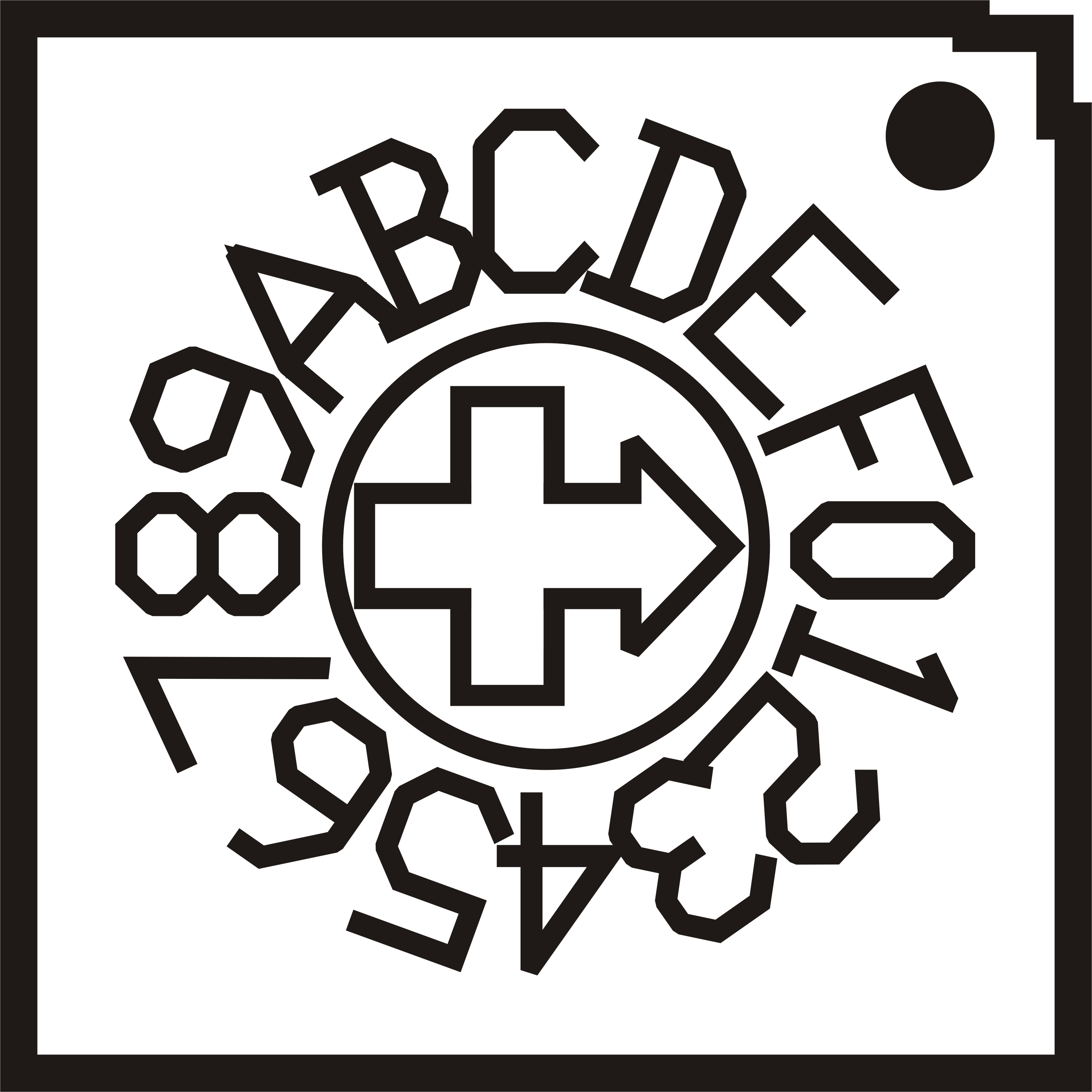

SW1 ENU 位址設定

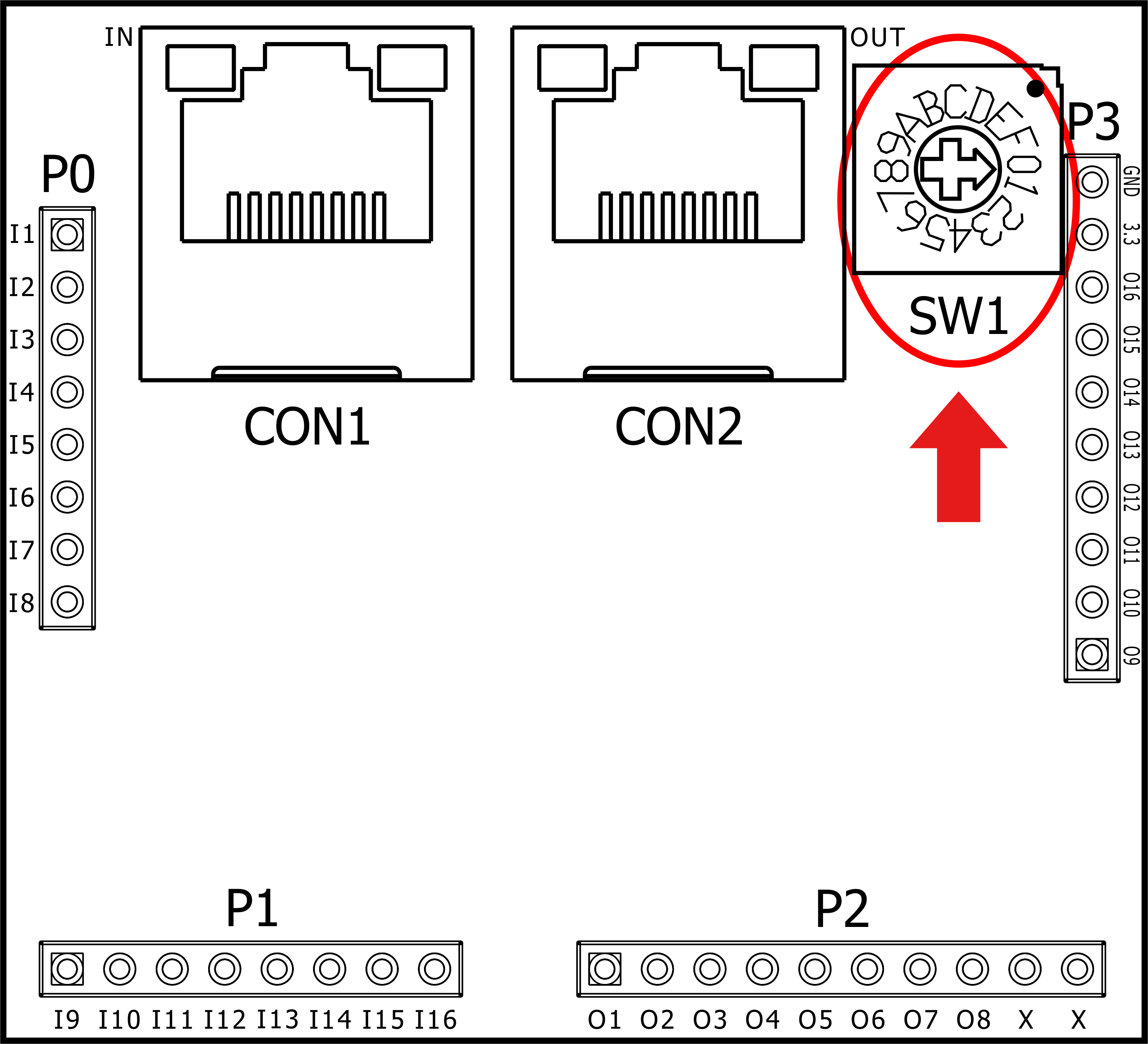

SW1 位置示意圖
