4.1.2 第 2 偵測頁

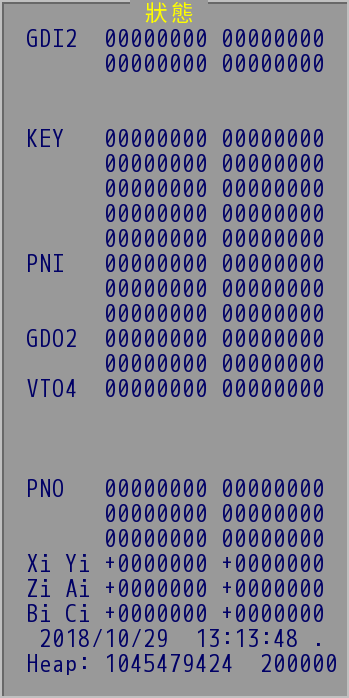

第 2 偵測頁(以 INCON-M86R 為例)


  • GDI2:泛用數位輸入點。
  • KEY:顯示鍵盤模組輸入點之狀態。
  • PNI:顯示機械面板之輸入點的狀態。
  • GDO2:泛用數位輸出點。
  • VTO4:此為第二組 VTO,定義列表如下:

VTO bit

定義

0

G54~G59 Z 軸資料不可為零

1

伺服關閉可用手動手輪移動

2

隱藏部分機械參數

3

手動模式不顯示錯誤對話盒

4

16 段 G00 超馳之 bit 0

5

16 段 G00 超馳之 bit 1

6

16 段 G00 超馳之 bit 2

7

16 段 G00 超馳之 bit 3

8

16 段 G00 超馳選擇

9

超馳為 1 % 超馳率

10

保留

11

保留

12

保留

13

保留

14

保留

15

保留

  • PNO:顯示機械面板之輸出點的狀態。
  • Xi Yi Zi Ai Bi Ci:各歸零尋標偏移值,單位:μm。
  • Heap:顯示尚可使用的記憶體容量。共有兩組數字顯示,前一項是顯示系統尚可使用的記憶體容量,後一項是顯示 DNC 緩衝區尚可使用的記憶體容量。

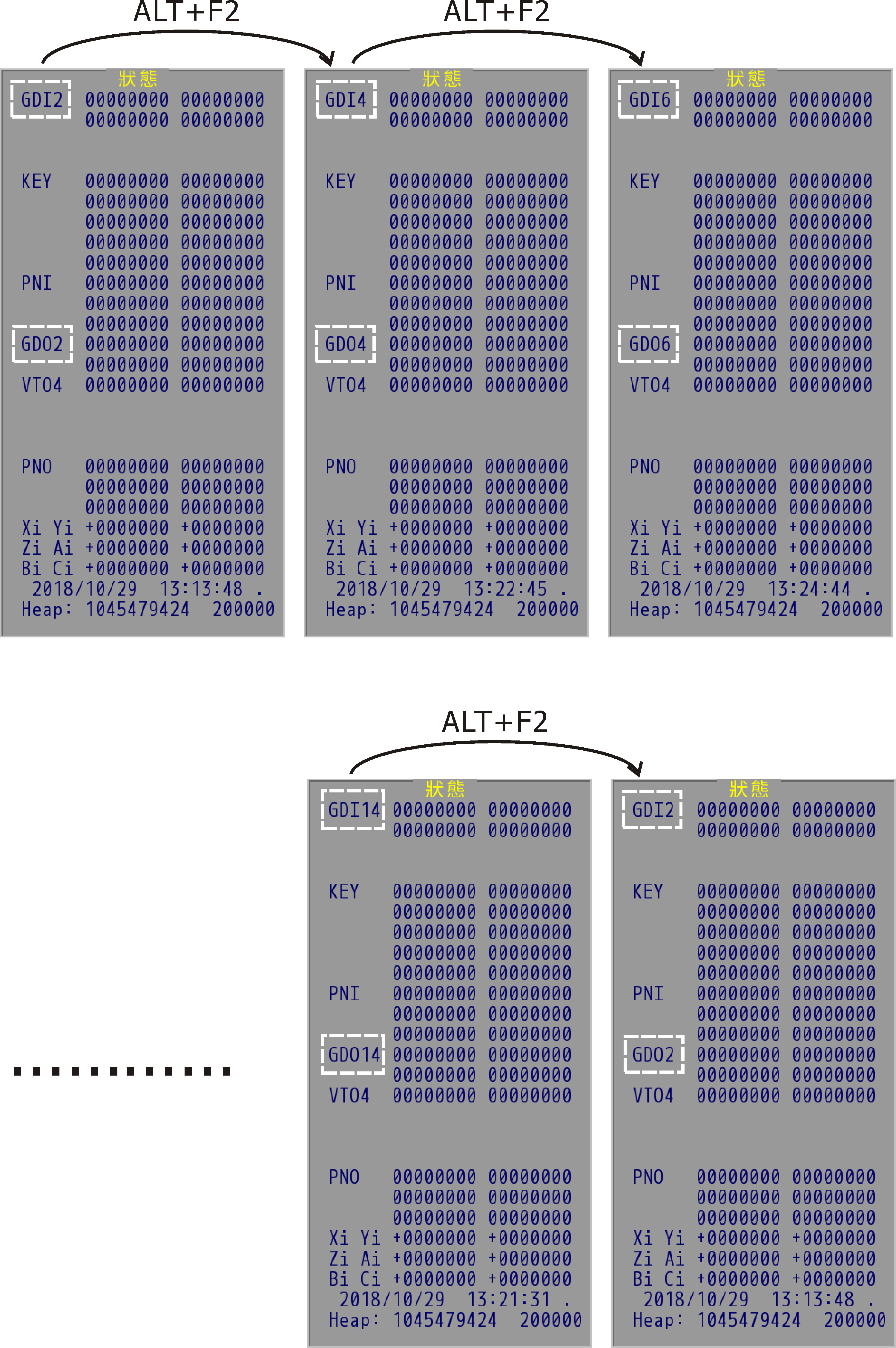

控制器至多可有 256 輸入點及 256 輸出點,於第 2 偵測頁按下 ALT+F2 可依序循環切換 GDI 及 GDO 之輸出入點顯示畫頁。例如:第 2 偵測頁顯示 GDI2/GDO2,按下 ALT+F2 後,即切換為顯示 GDI4/GDO4,再次按下 ALT+F2 可切換為顯示 GDI6/GDO6…以此類推,可切換至 GDI14/GDO14。(如下圖所示)


GDI/GDO 輸出入點顯示畫頁切換
