4.1.1.4 其它

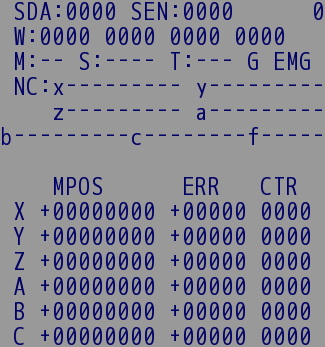

第 1 偵測頁的下半部
- SDA：SDA 顯示目前主軸的輸出電壓，範圍從 07FF～F801 代表控制主軸轉速的類比電壓 +10V~-10V。
- SEN：主軸編碼器迴授計數值，以 16 進位制顯示。
- W 0000 0000 0000 0000：手輪編碼器計數器值，以 16 進位制顯示。
- M：-- S：----T：---：此項目顯示 M、 S 和 T 碼資料，該資料會在 M、S 和 T 碼執行完畢訊號送出後移除。M、S 和 T 碼由 NC 送至 PLC，由 PLC 進行處理 M、S 和 T 碼。當 PLC 處理完畢後送回執行完畢訊號給 NC，NC 在收到執行完畢訊號後會結束 M、S 和 T 碼單節，然後再繼續執行下一個程式單節。
- G：當 NC 在執行有軸向移動的 G 碼之狀態，當 G 碼執行時該字會反白。
- EMG：顯示 EMG 發生或解除的狀態，當 EMG 發生時該字會反白。
- NC：x------- y------- z------- a------- b------- c------- f-------：PLC 送至 NC 的位移資料，此行顯示各軸的目的地機械位置值及移動速度。
- MPOS：顯示各軸之機械位置值。
- ERR：顯示各軸目前伺服追隨誤差值。若此值大於各軸設定的最大追隨誤差值，則系統將發出警告並停止軸向移動。
- CTR：顯示各軸編碼器之計數值。依編碼器之正反轉而增減計數值。
