2.5.4 SW3：EQU 位址設定
EQU 模組上的 SW3 旋轉設定開關作用在設定此塊 EQU 模組為第幾塊板，對應關係如下表所示：
請注意：EQU 與控制器崁入式 I/O 通訊單元 ENU 共用 16 個 I/O 位址，不能有兩個裝置同時設定為同一塊板。
SW3 旋轉開關設定 |
I/O 單元 |
對應的 PLC 資源 |
|
第 1 塊 |
輸入點 plc.gdi[0].bit.bit00~0f 輸出點 plc.gdo[0].bit.bit00~0f |
|
第 2 塊 |
輸入點 plc.gdi[1].bit.bit00~0f 輸出點 plc.gdo[1].bit.bit00~0f |
|
第 3 塊 |
輸入點 plc.gdi[2].bit.bit00~0f 輸出點 plc.gdo[2].bit.bit00~0f |
|
第 4 塊 |
輸入點 plc.gdi[3].bit.bit00~0f 輸出點 plc.gdo[3].bit.bit00~0f |
|
第 5 塊 |
輸入點 plc.gdi[4].bit.bit00~0f 輸出點 plc.gdo[4].bit.bit00~0f |
|
第 6 塊 |
輸入點 plc.gdi[5].bit.bit00~0f 輸出點 plc.gdo[5].bit.bit00~0f |
|
第 7 塊 |
輸入點 plc.gdi[6].bit.bit00~0f 輸出點 plc.gdo[6].bit.bit00~0f |
|
第 8 塊 |
輸入點 plc.gdi[7].bit.bit00~0f 輸出點 plc.gdo[7].bit.bit00~0f |
|
第 9 塊 |
輸入點 plc.gdi[8].bit.bit00~0f 輸出點 plc.gdo[8].bit.bit00~0f |
|
第 10 塊 |
輸入點 plc.gdi[9].bit.bit00~0f 輸出點 plc.gdo[9].bit.bit00~0f |
|
第 11 塊 |
輸入點 plc.gdi[10].bit.bit00~0f 輸出點 plc.gdo[10].bit.bit00~0f |
|
第 12 塊 |
輸入點 plc.gdi[11].bit.bit00~0f 輸出點 plc.gdo[11].bit.bit00~0f |
|
第 13 塊 |
輸入點 plc.gdi[12].bit.bit00~0f 輸出點 plc.gdo[12].bit.bit00~0f |
|
第 14 塊 |
輸入點 plc.gdi[13].bit.bit00~0f 輸出點 plc.gdo[13].bit.bit00~0f |
|
第 15 塊 |
輸入點 plc.gdi[14].bit.bit00~0f 輸出點 plc.gdo[14].bit.bit00~0f |
|
第 16 塊 |
輸入點 plc.gdi[15].bit.bit00~0f 輸出點 plc.gdo[15].bit.bit00~0f |

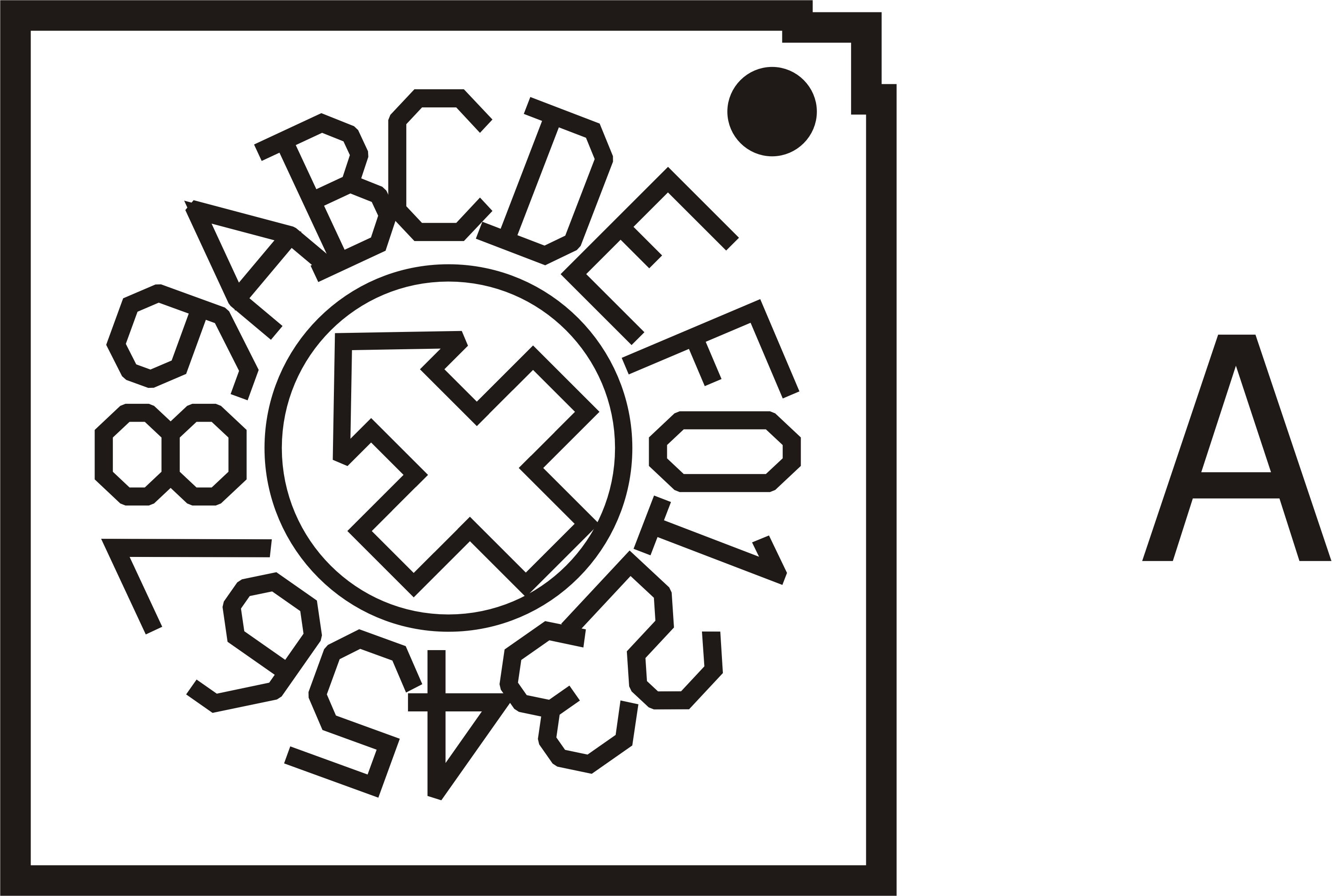

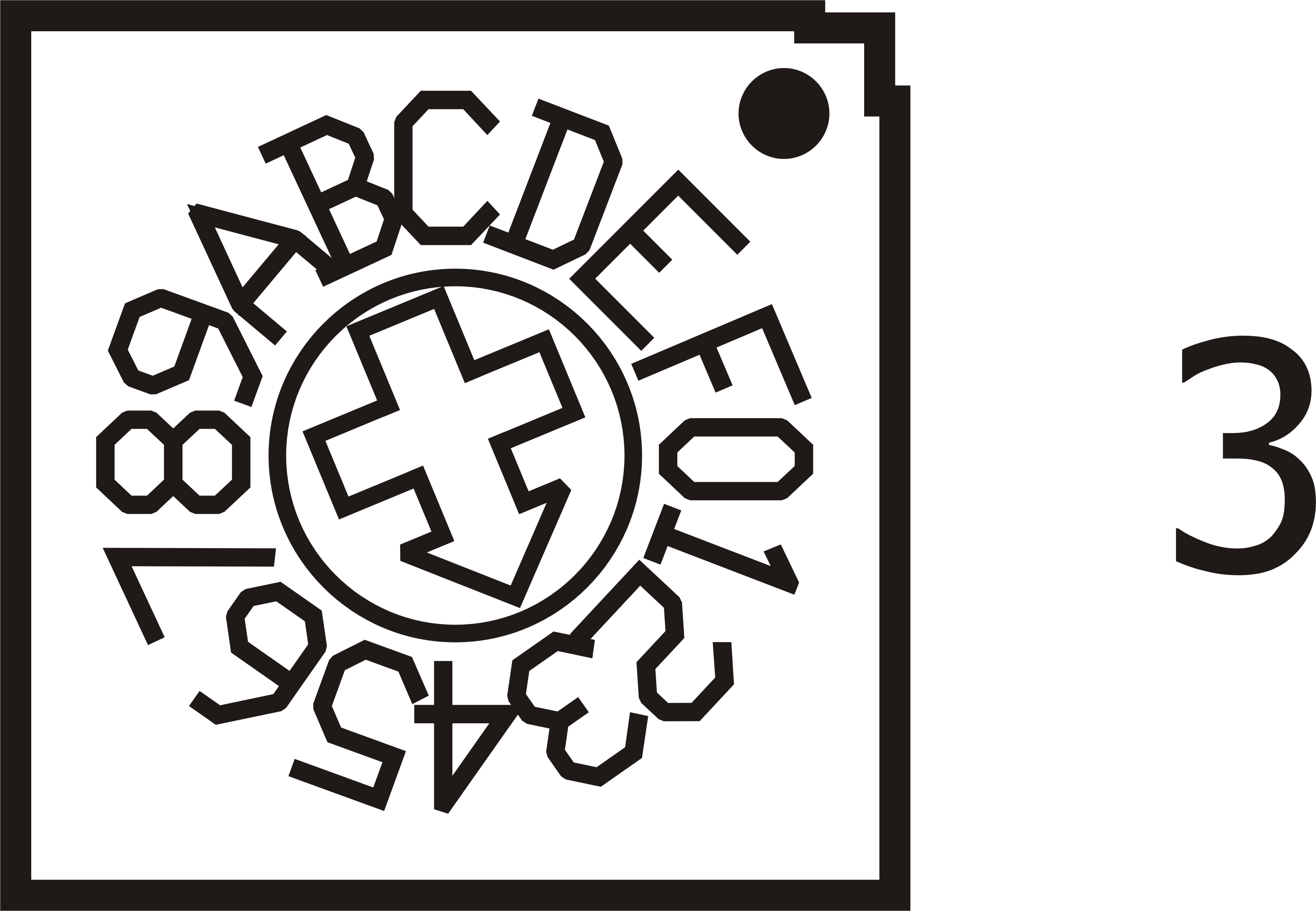

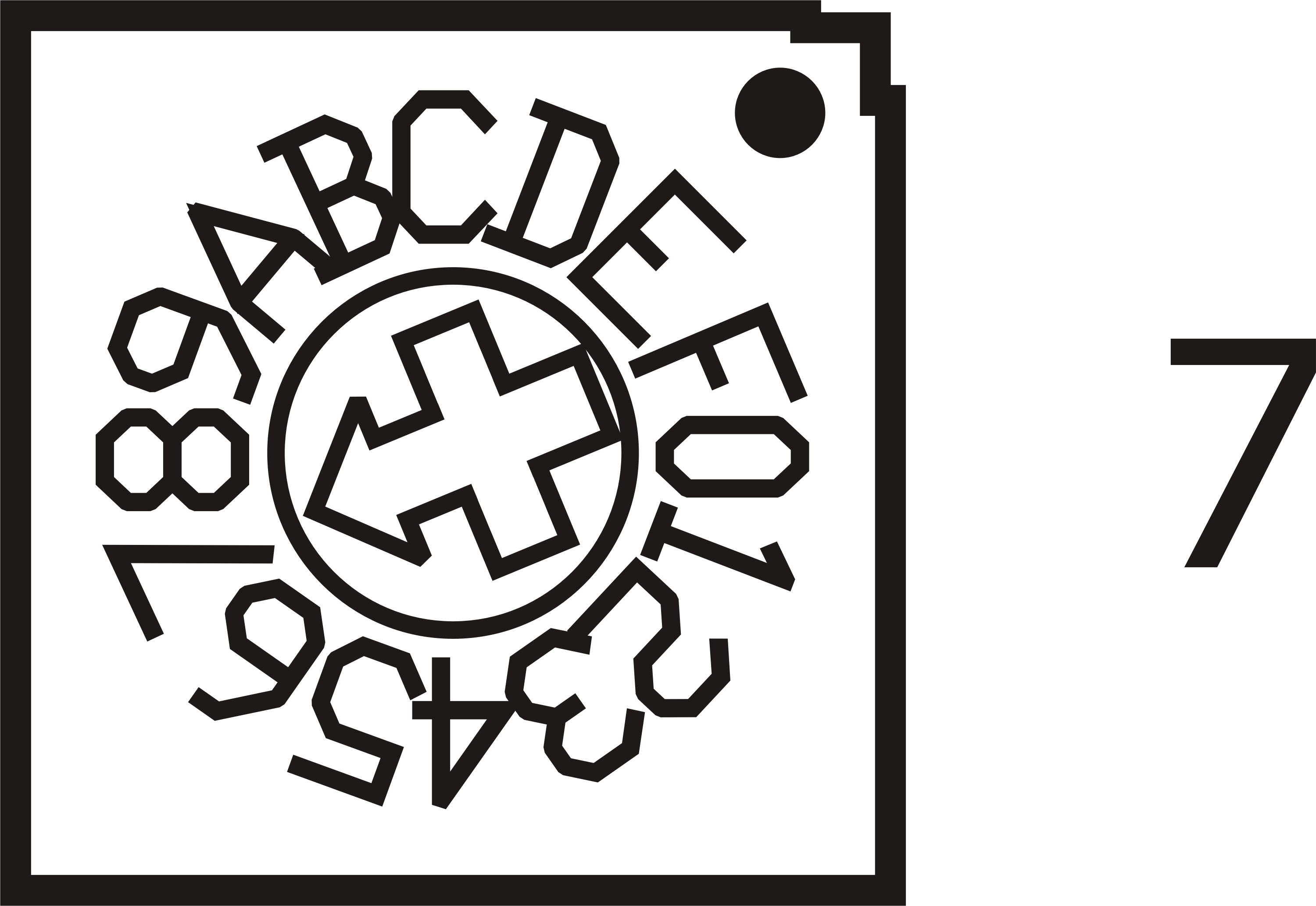

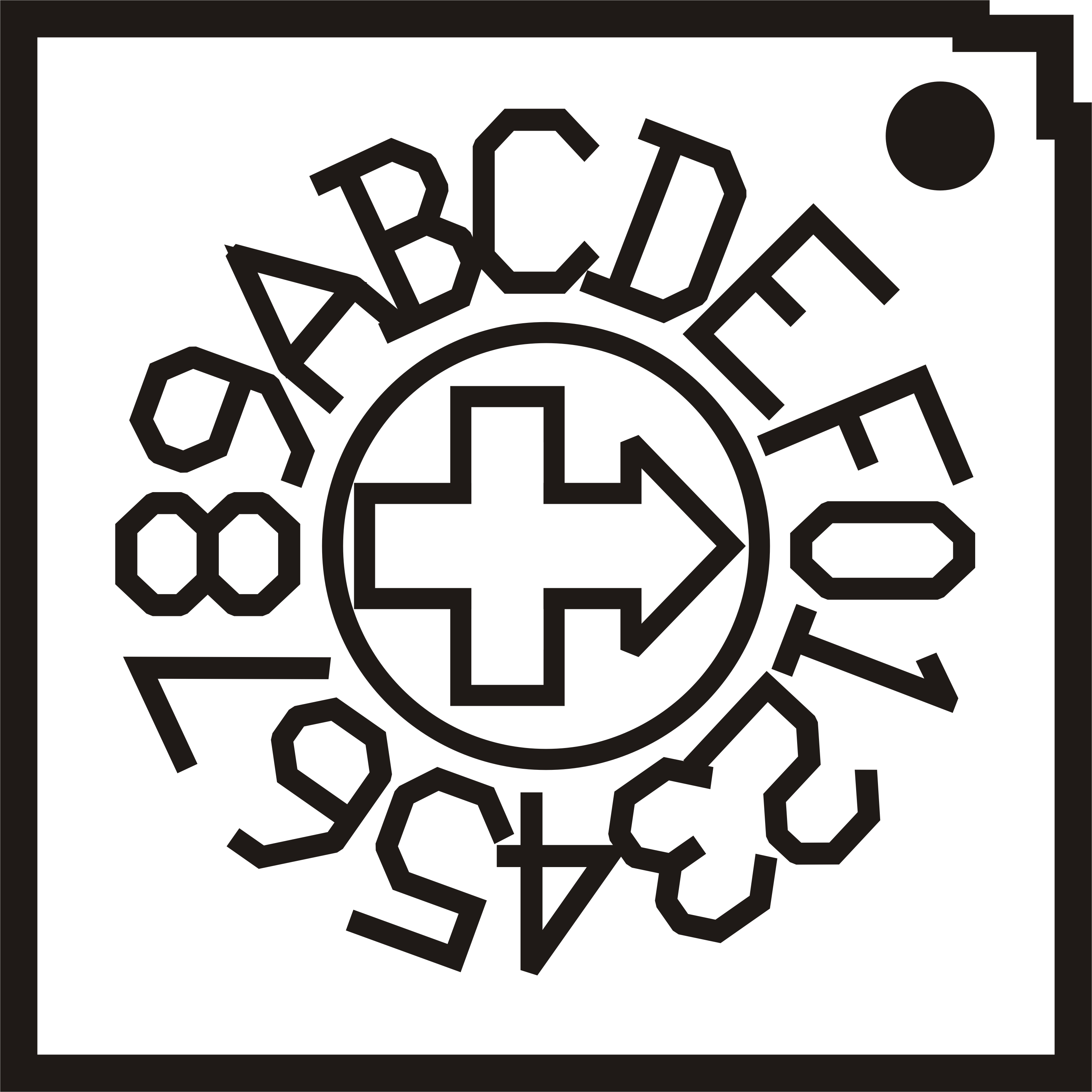

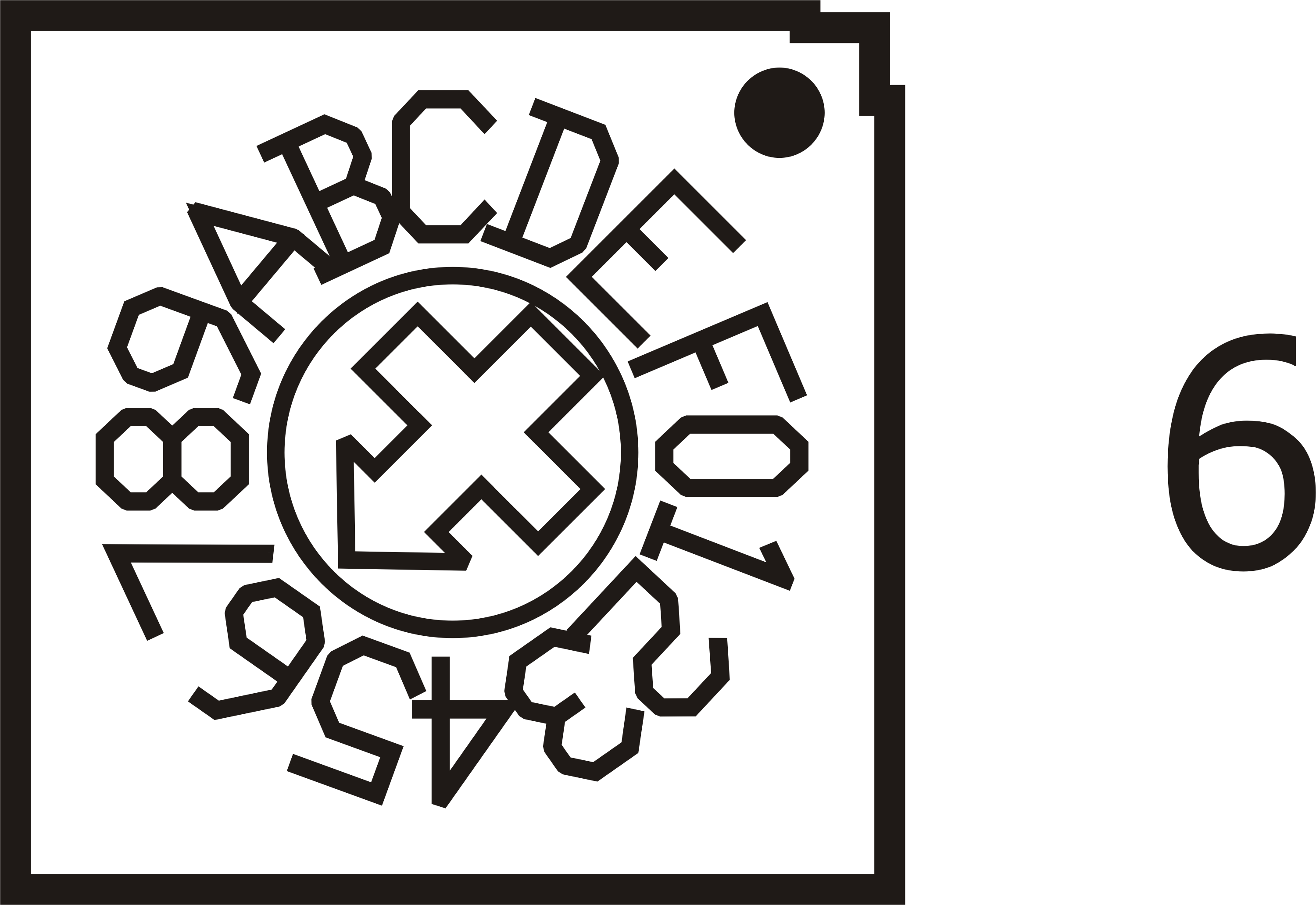

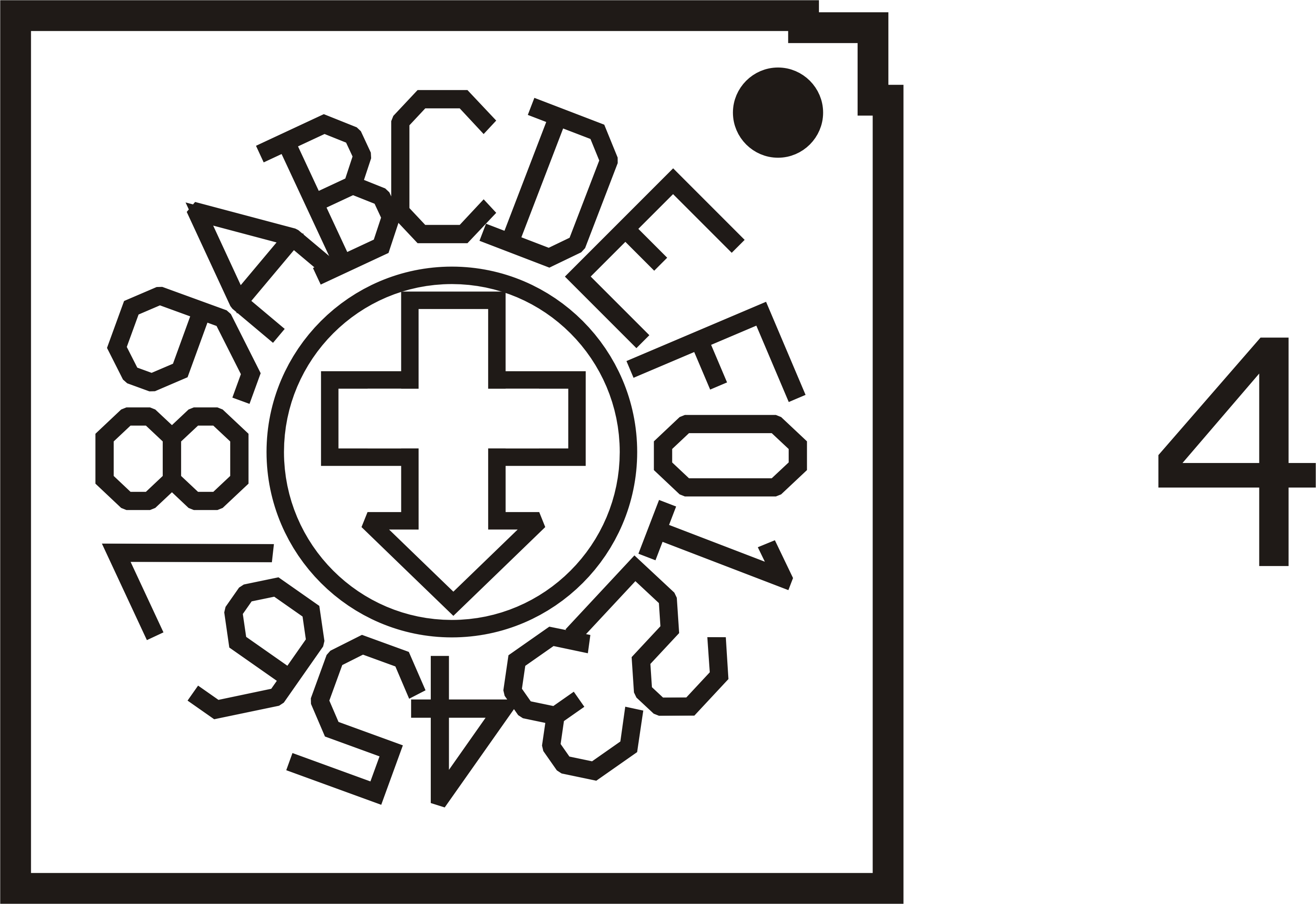

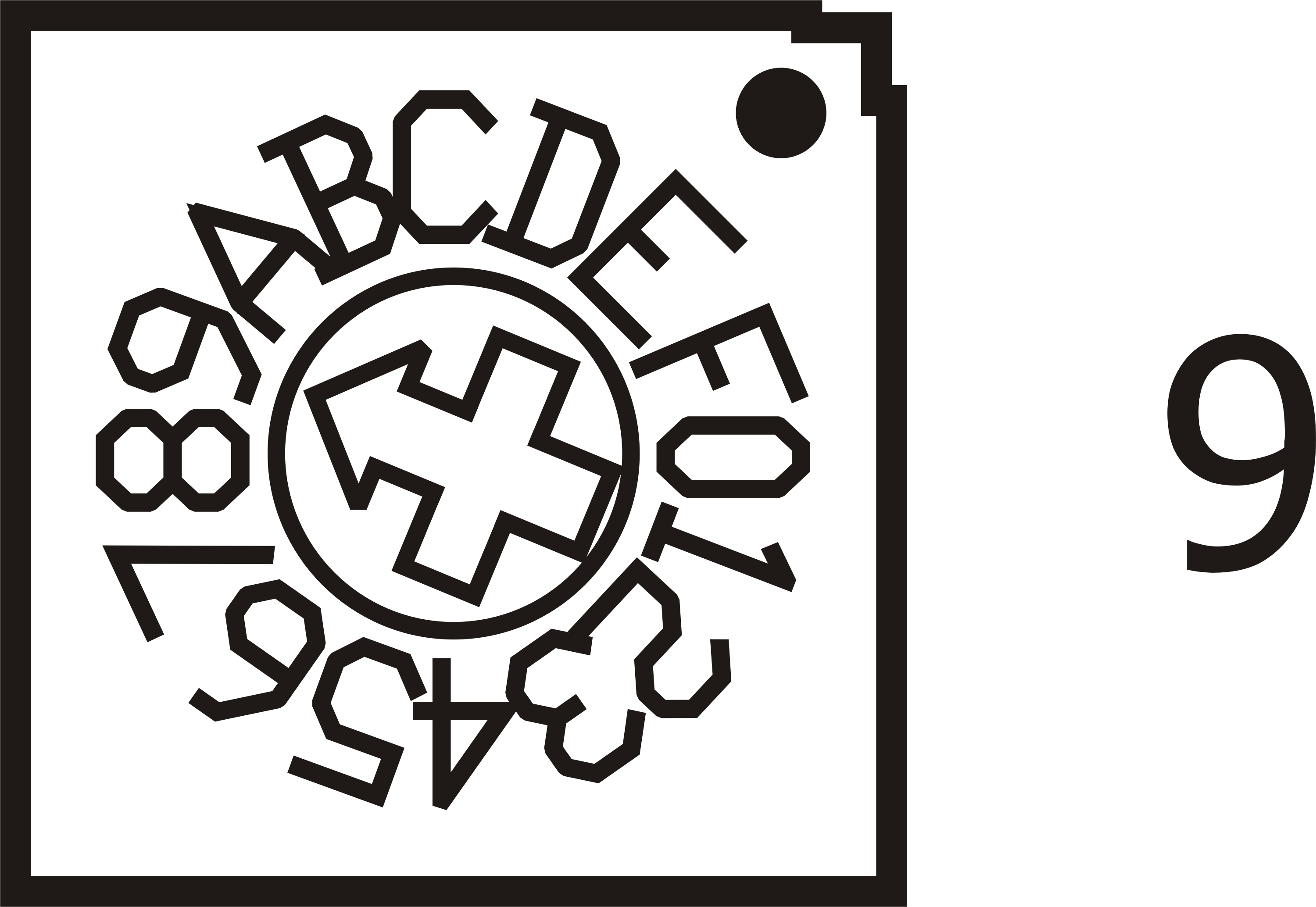

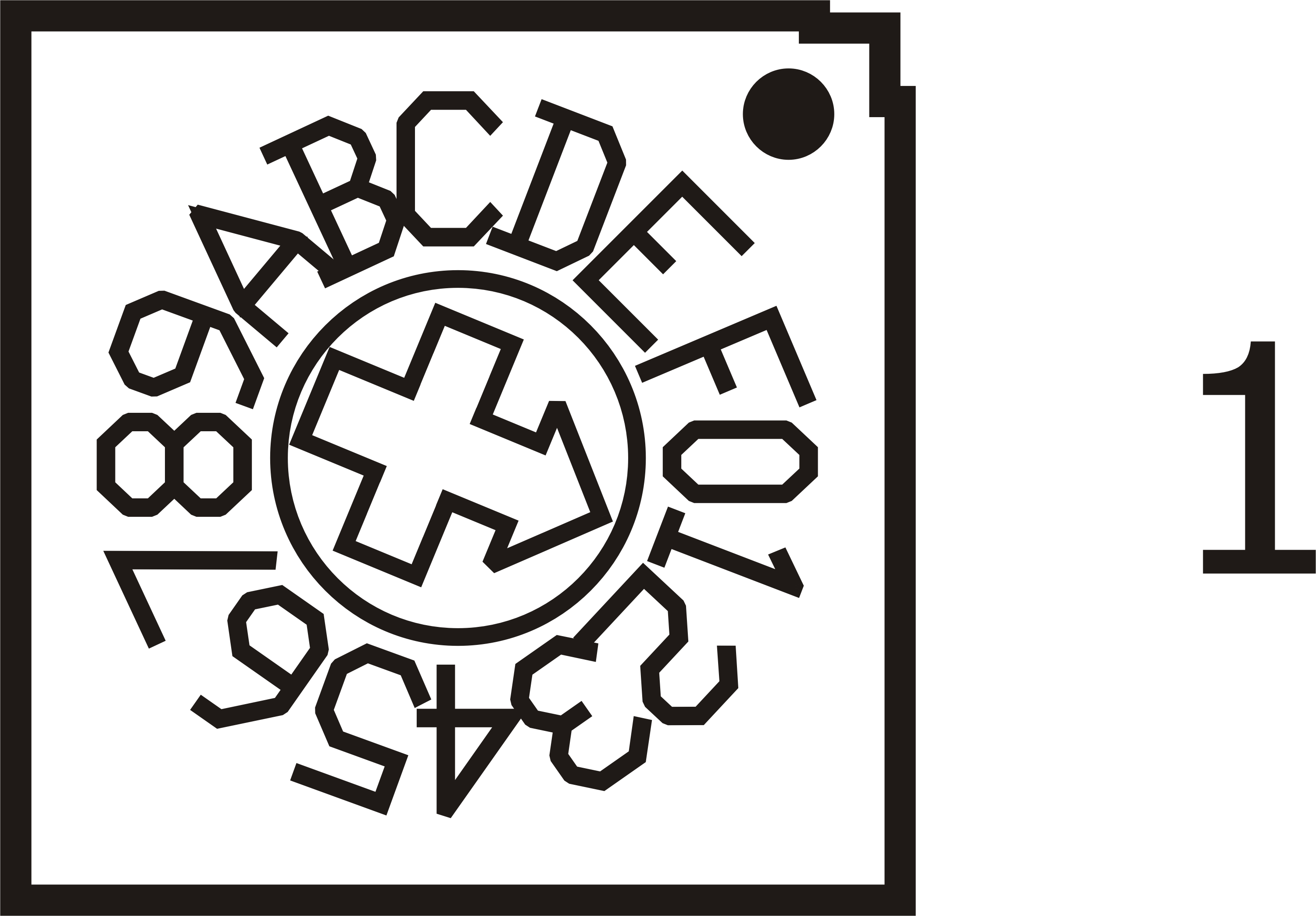

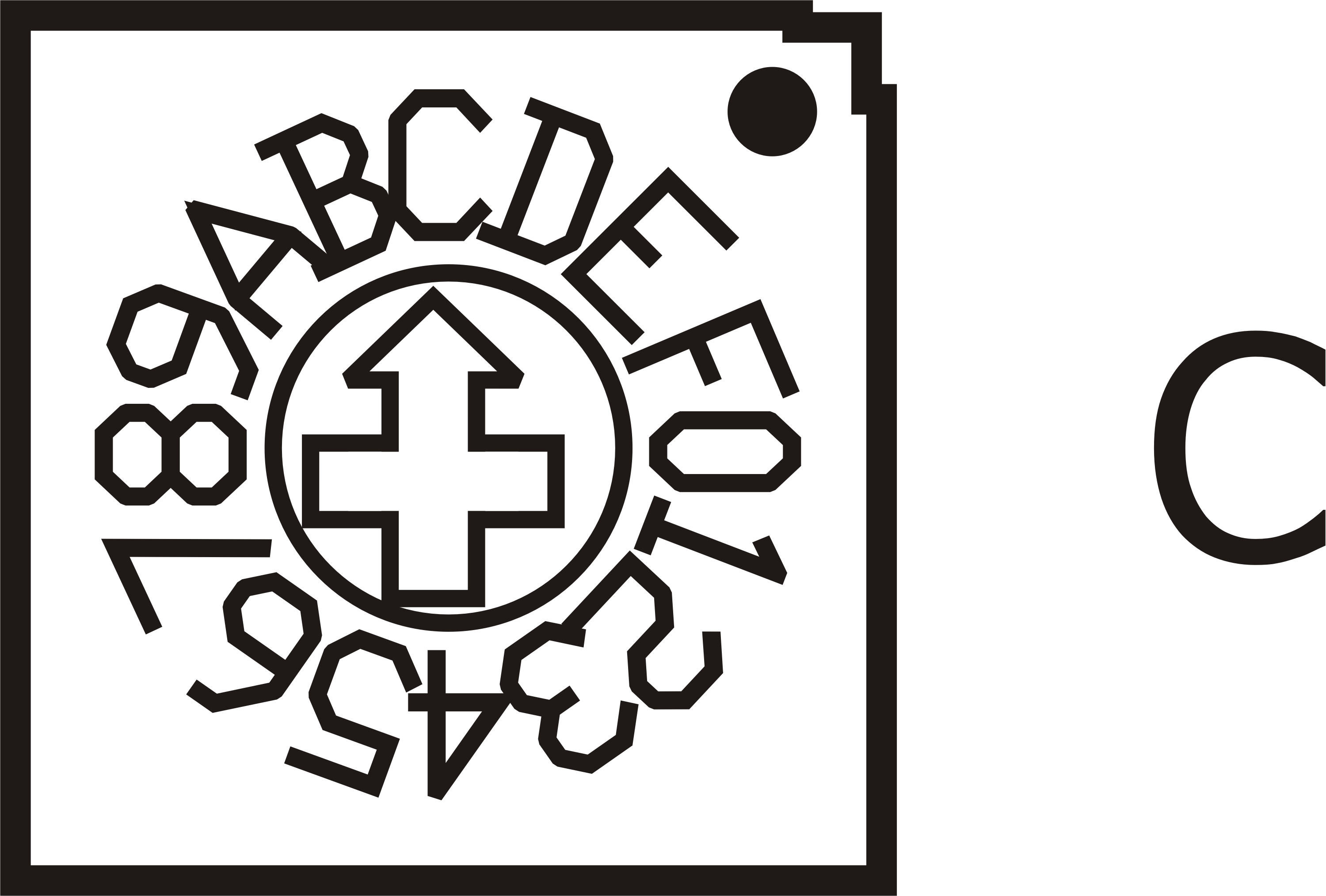

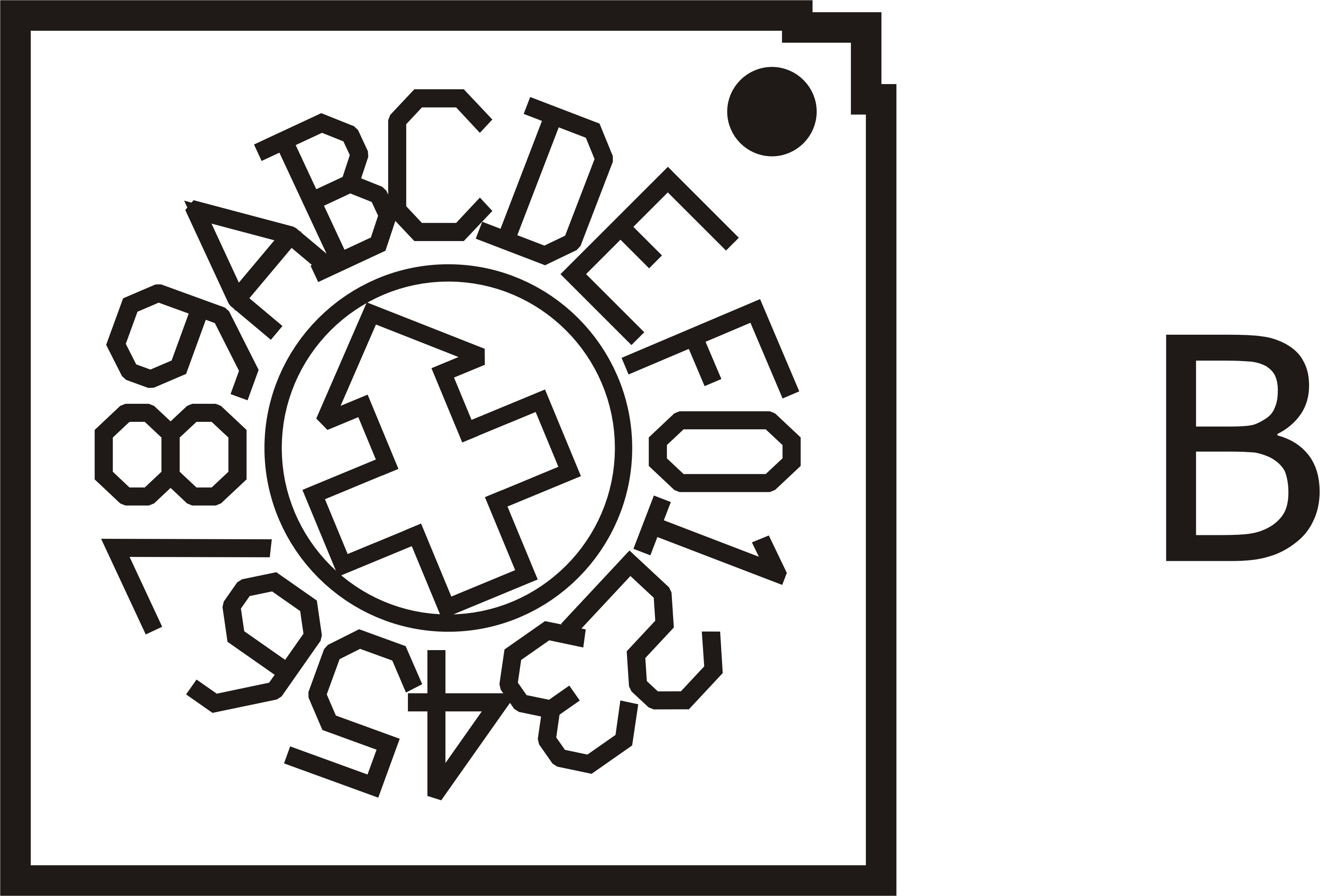

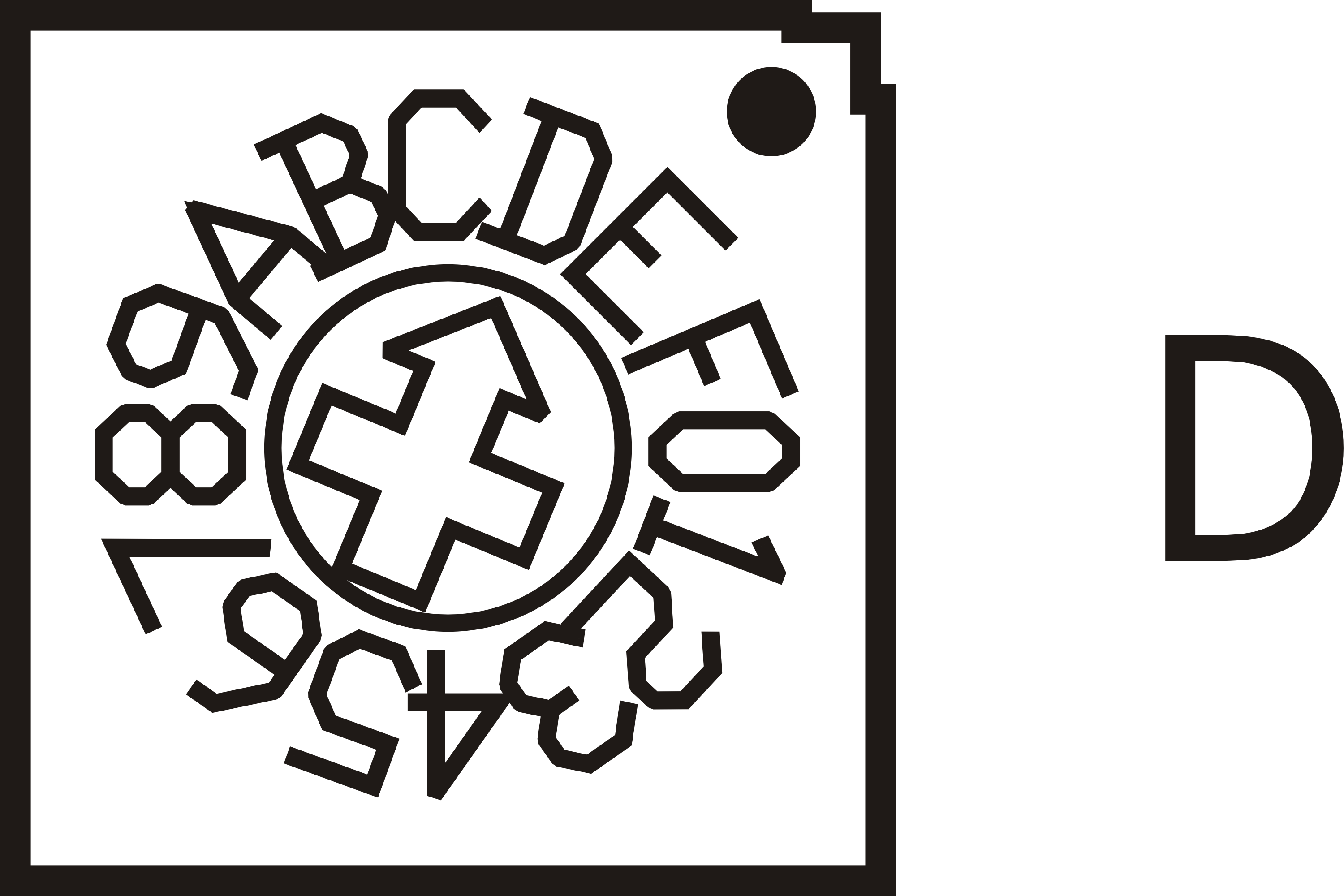

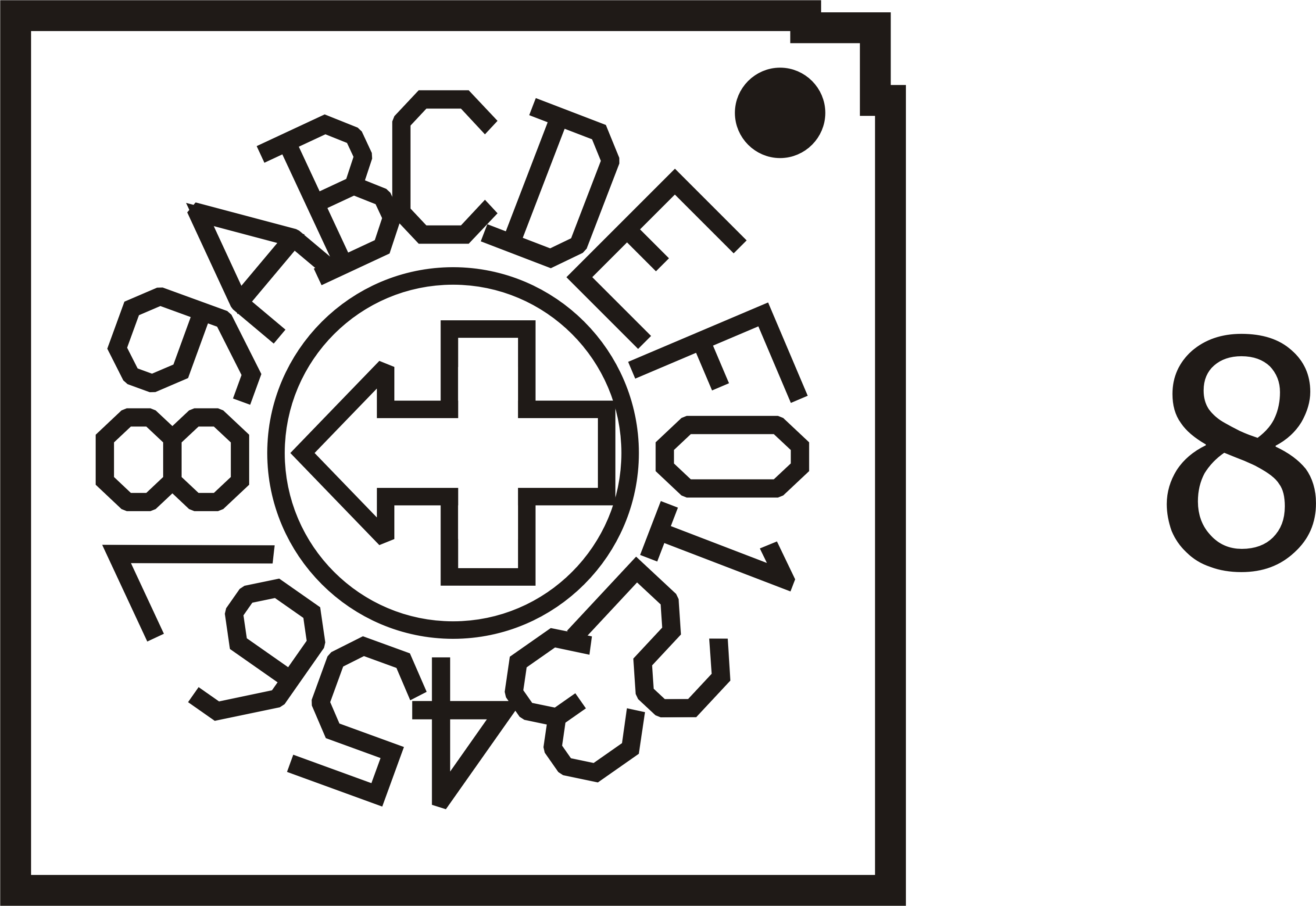

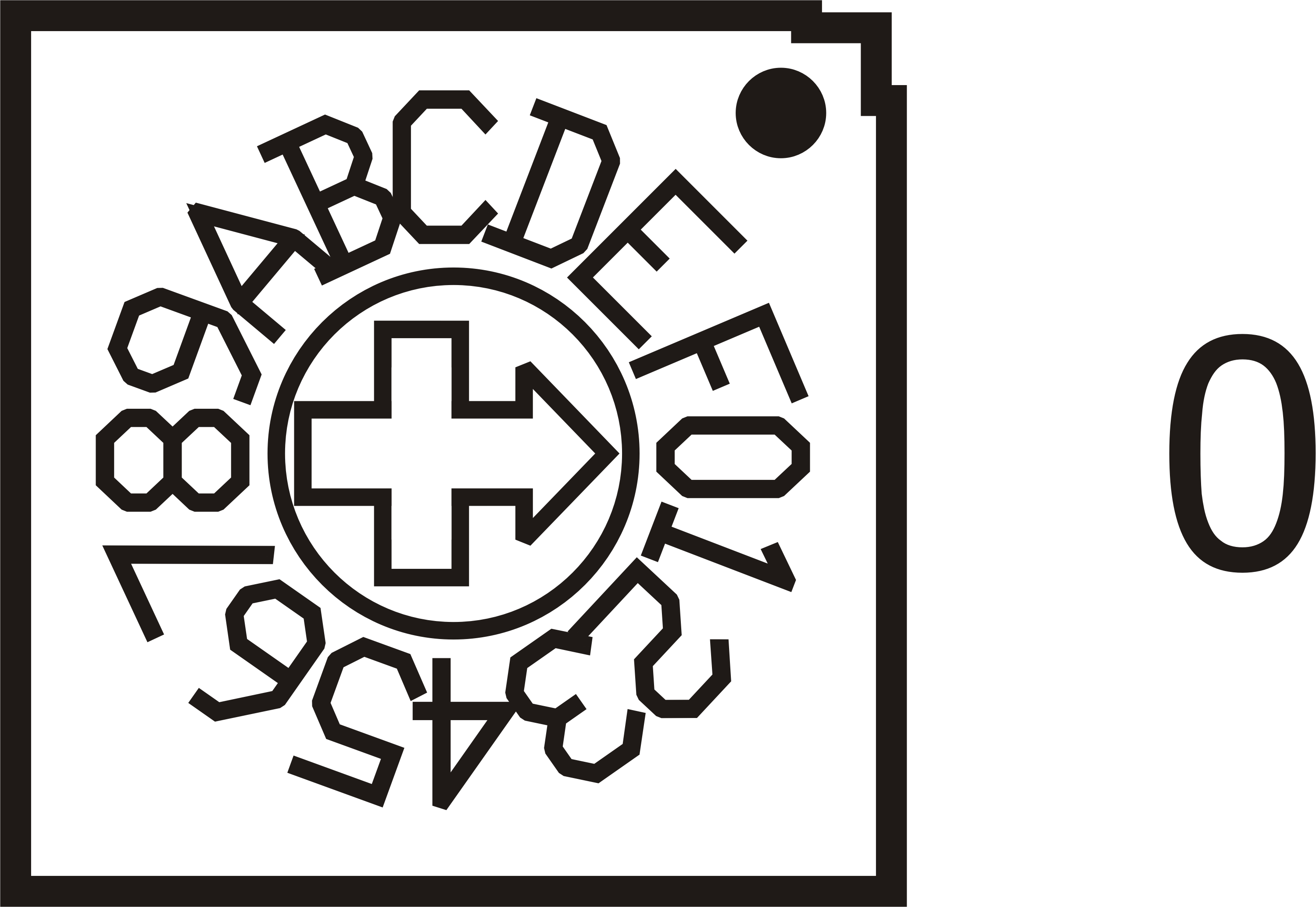

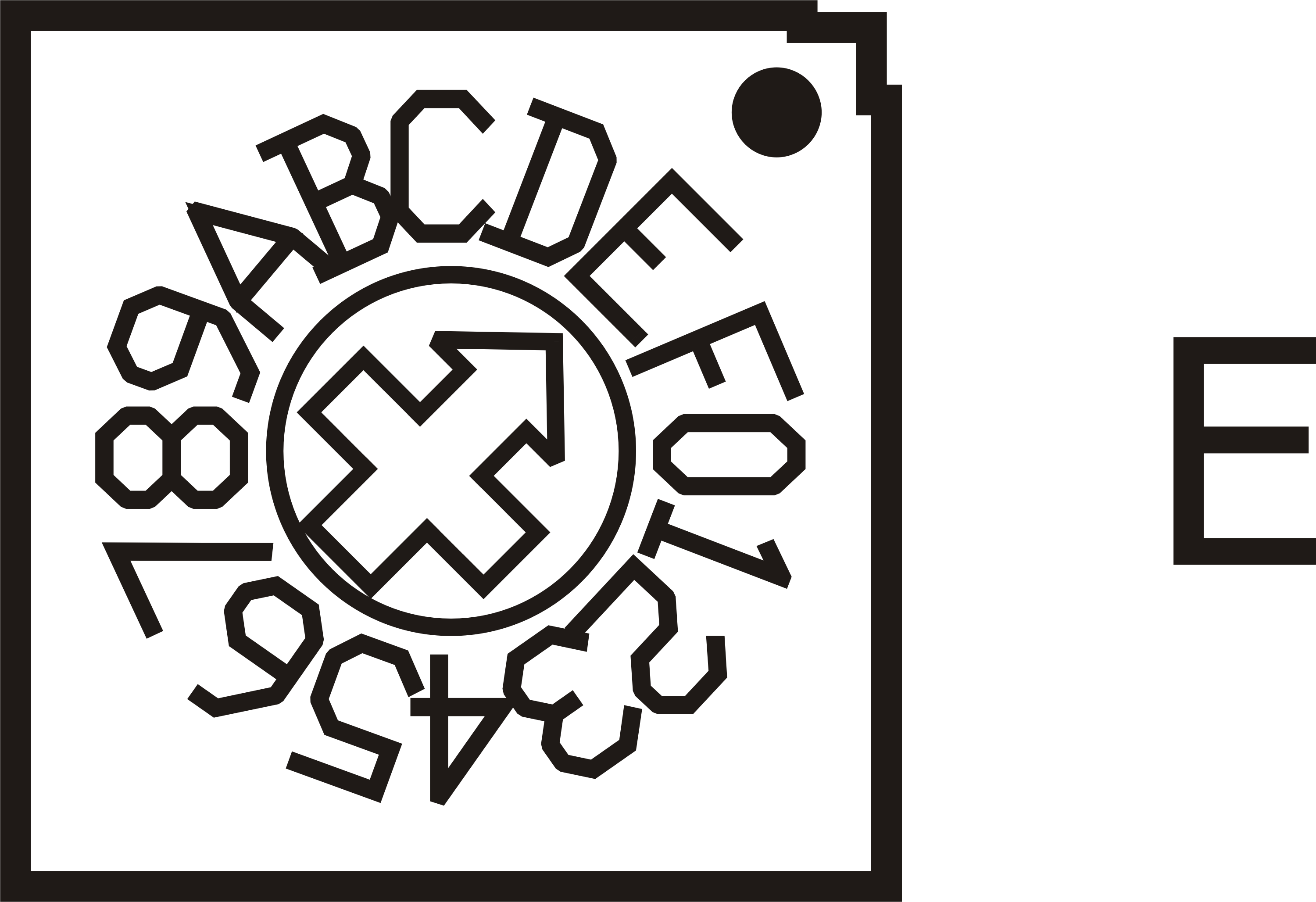

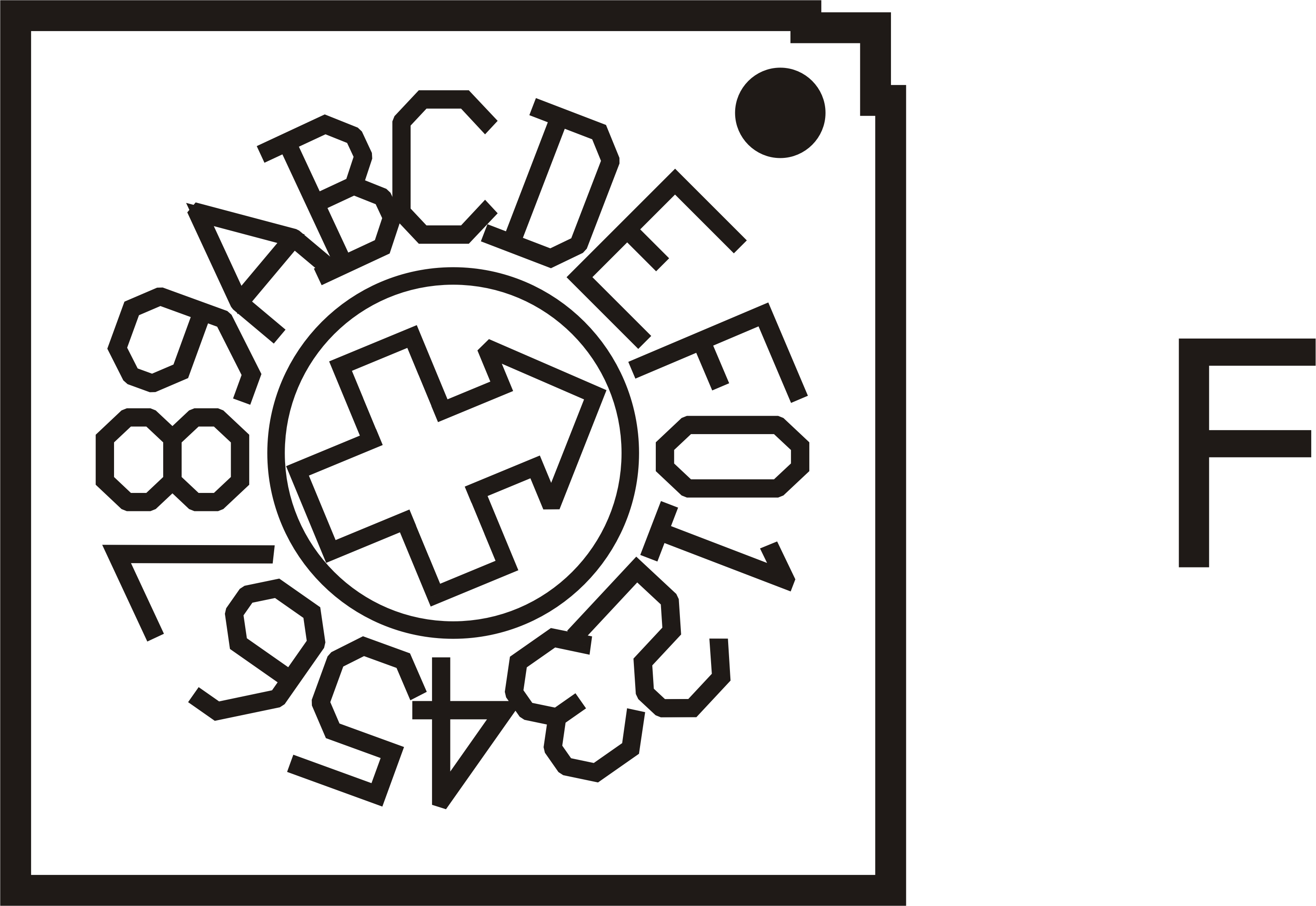

SW3 EQU 位置設定

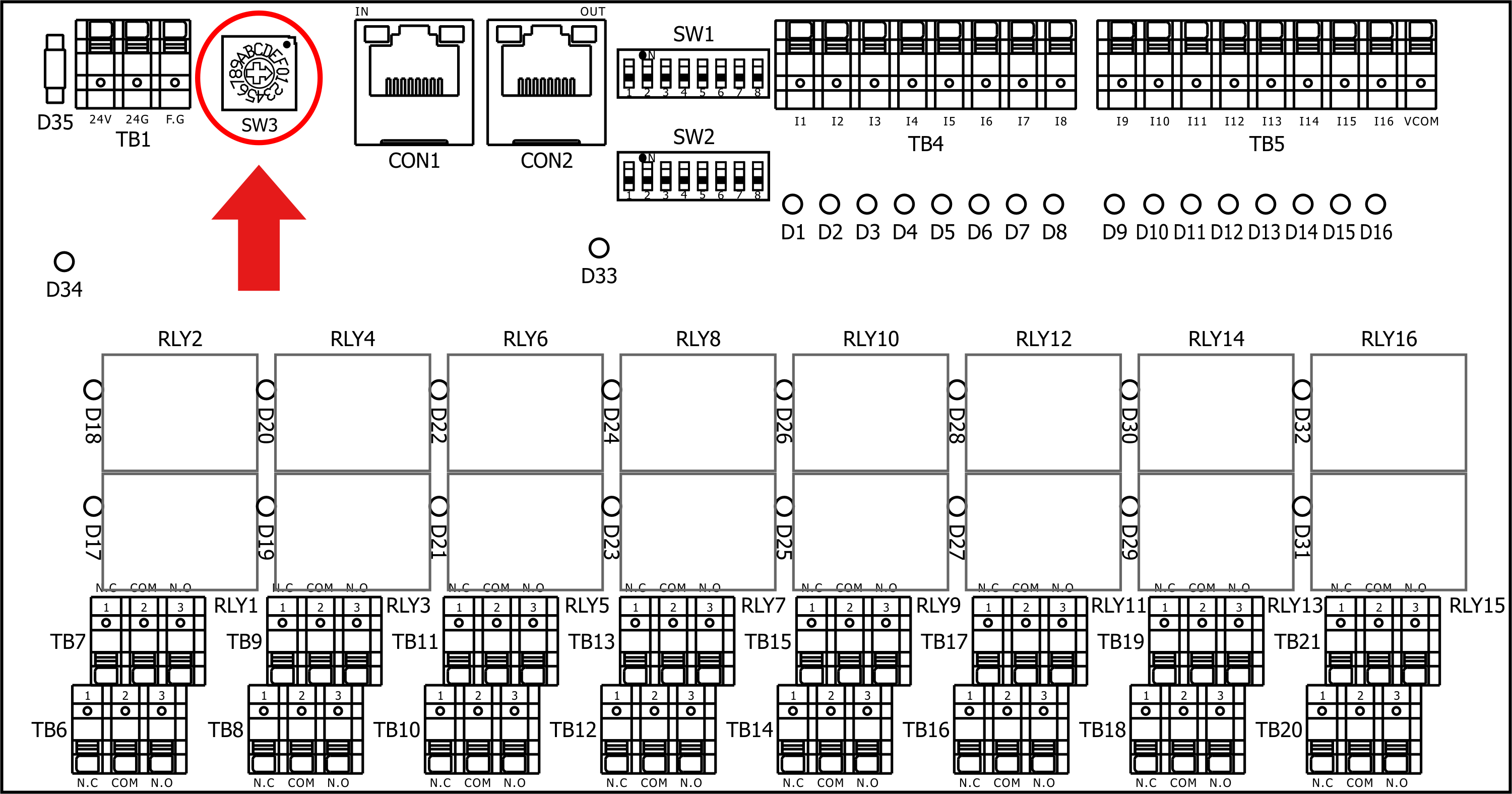

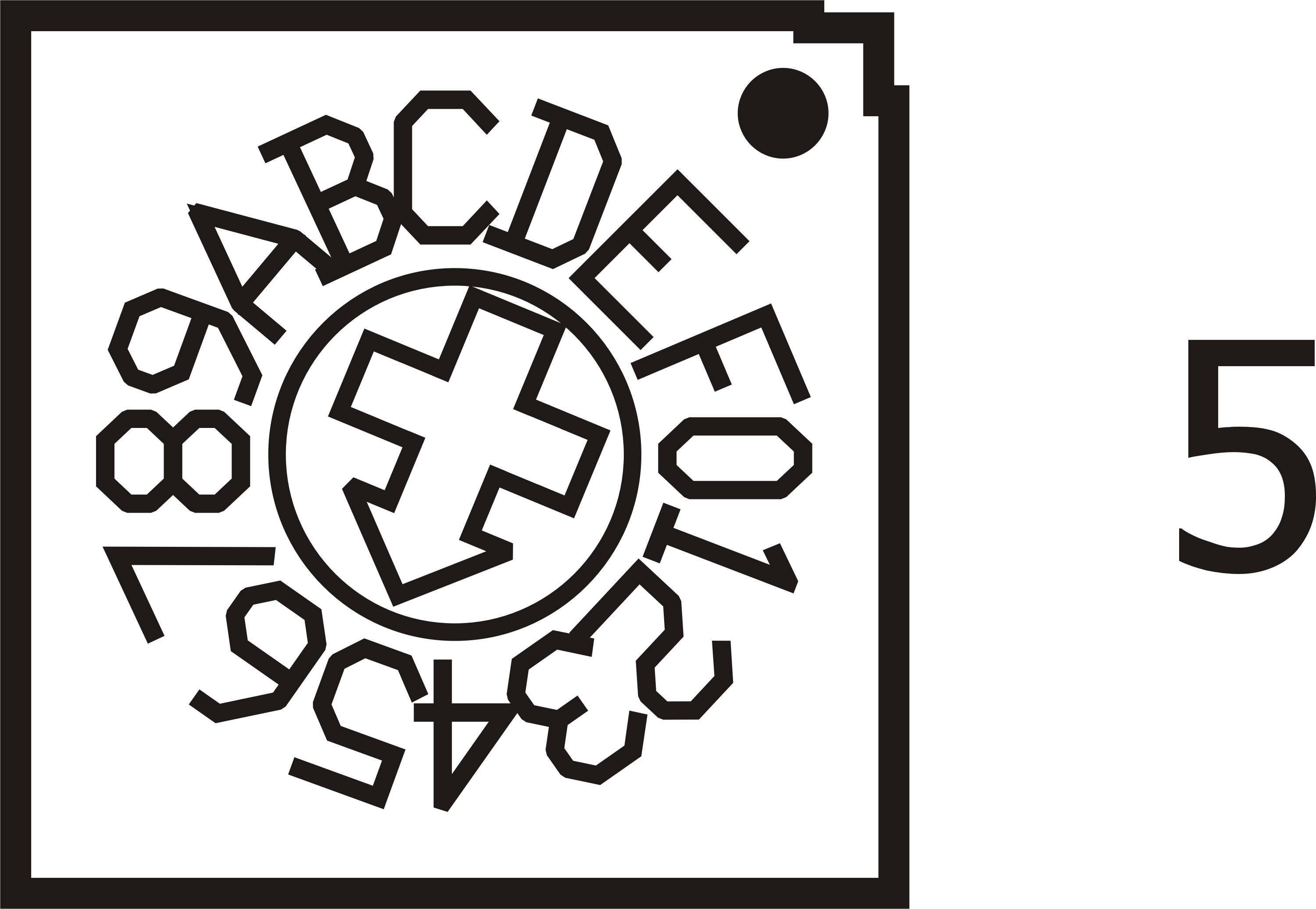

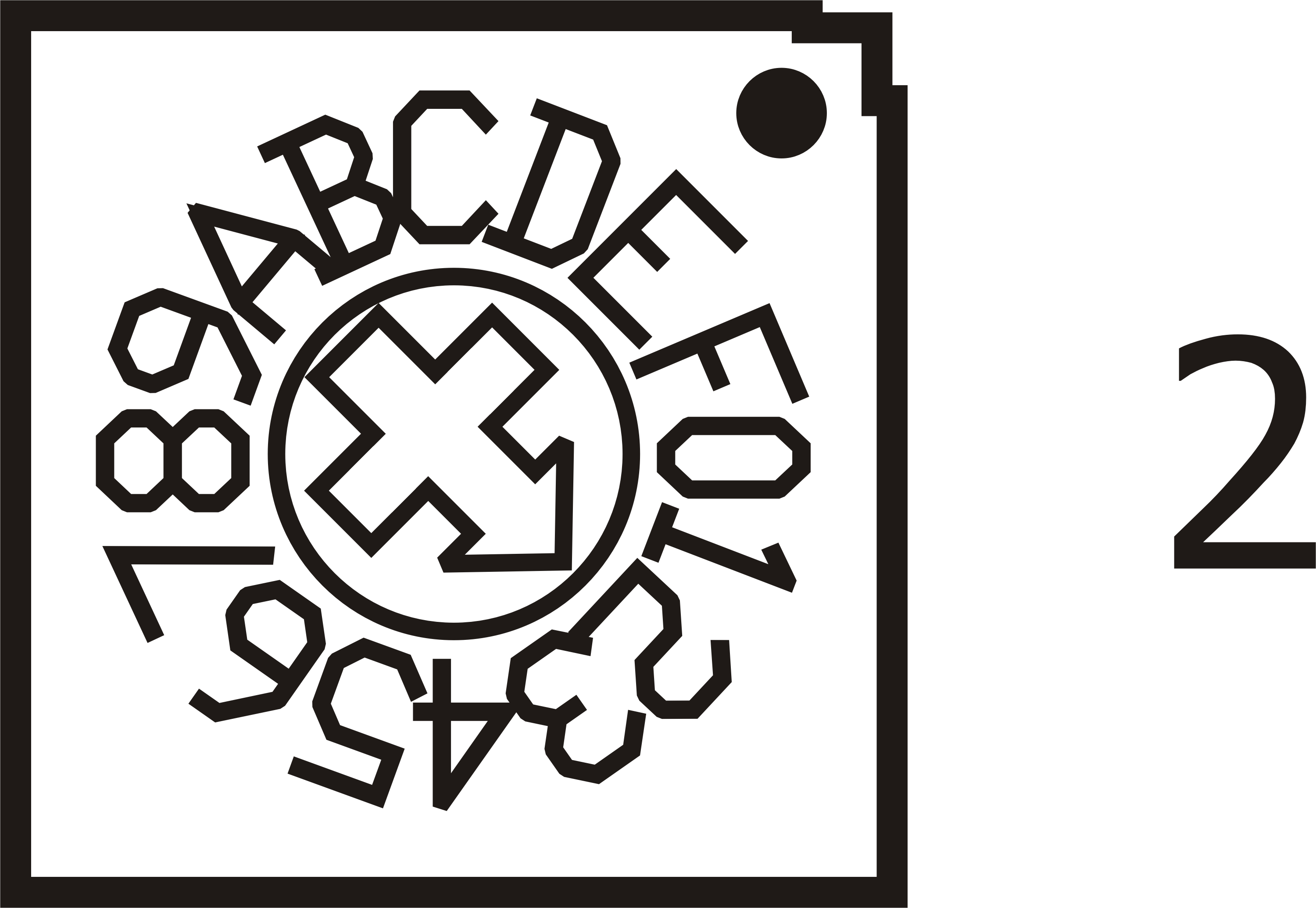

SW3 位置示意圖
