2.5.3 TB6~TB21：輸出端子
TB6~TB21 共提供 16 組標準型磁簧繼電器 A、B、COM 接點，每個接點的額定容量為 DC 30V 6A，每一個輸出點對應一個 LED 指示燈，當繼電器導通時相對應的 LED 燈為點亮狀態。
輸出端子 |
TB7 |
TB9 |
TB11 |
TB13 |
TB15 |
TB17 |
TB19 |
TB21 |
輸出點 |
O2 |
O4 |
O6 |
O8 |
O10 |
O12 |
O14 |
O16 |
相對應的 LED 燈 |
D18 |
D20 |
D22 |
D24 |
D26 |
D28 |
D30 |
D32 |
輸出端子 |
TB6 |
TB8 |
TB10 |
TB12 |
TB14 |
TB16 |
TB18 |
TB20 |
輸出點 |
O1 |
O3 |
O5 |
O7 |
O9 |
O11 |
O13 |
O15 |
相對應的 LED 燈 |
D17 |
D19 |
D21 |
D23 |
D25 |
D27 |
D29 |
D31 |

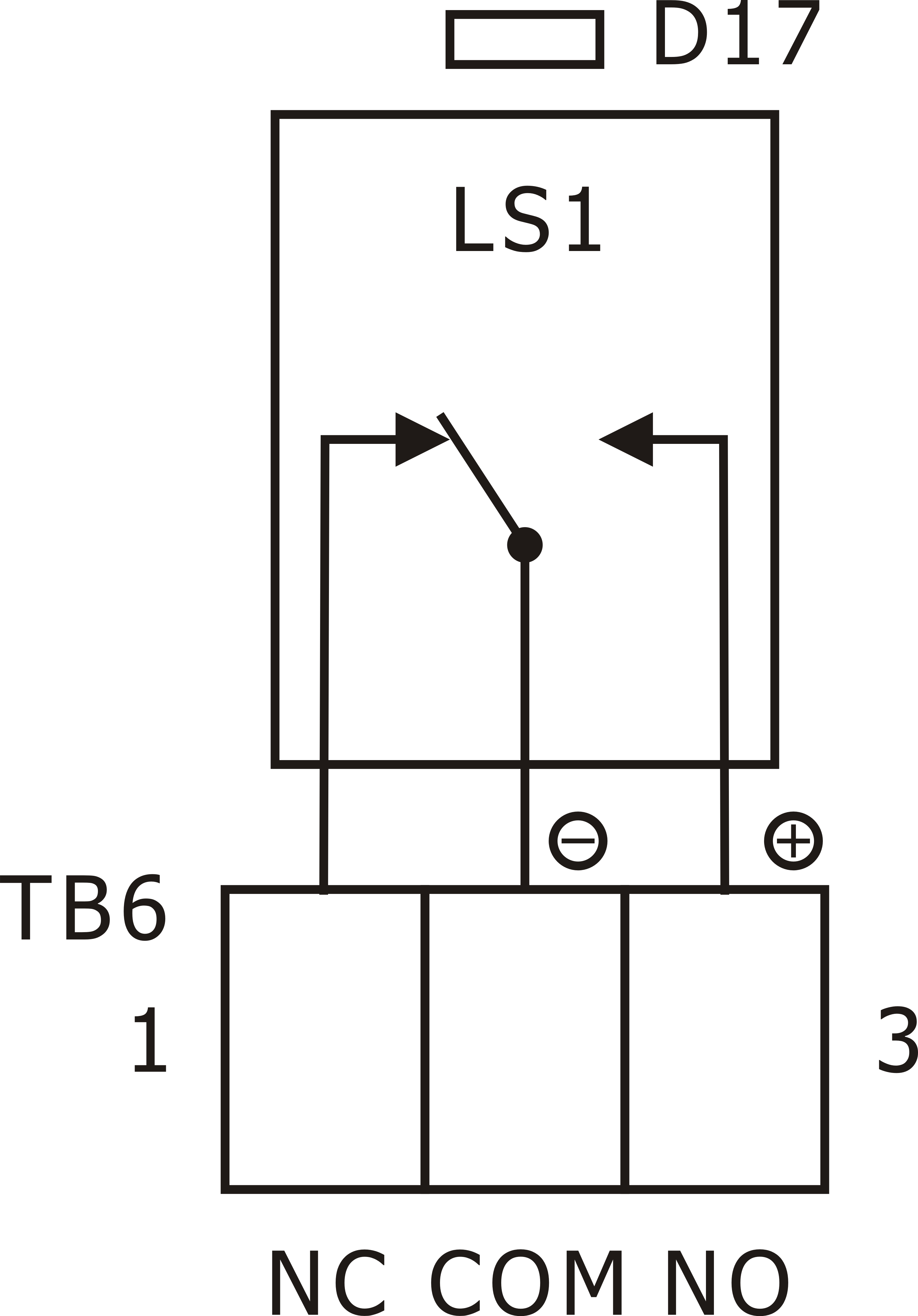

TB6~TB21 輸出端子COM

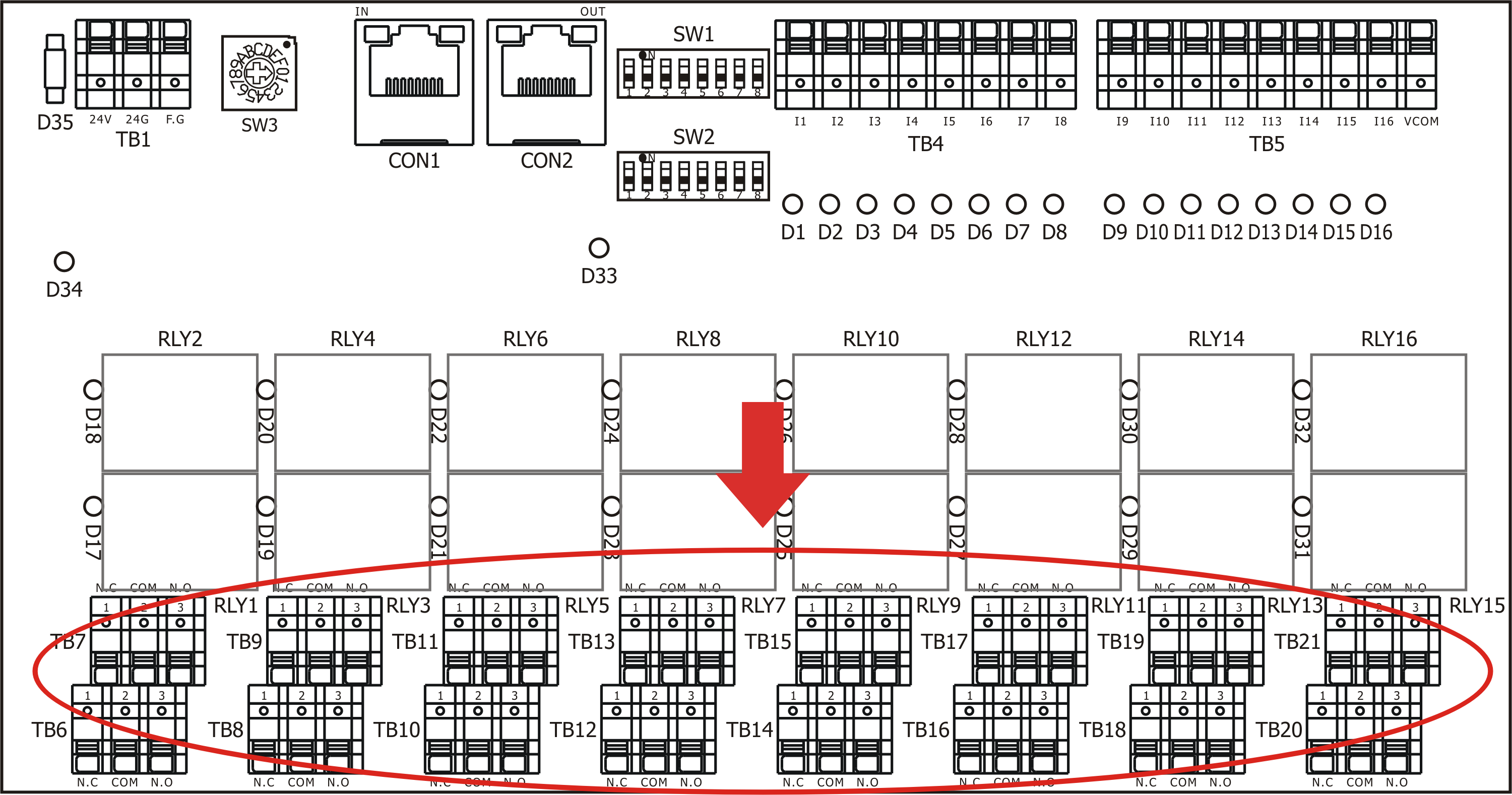

TB6~TB21 位置示意圖

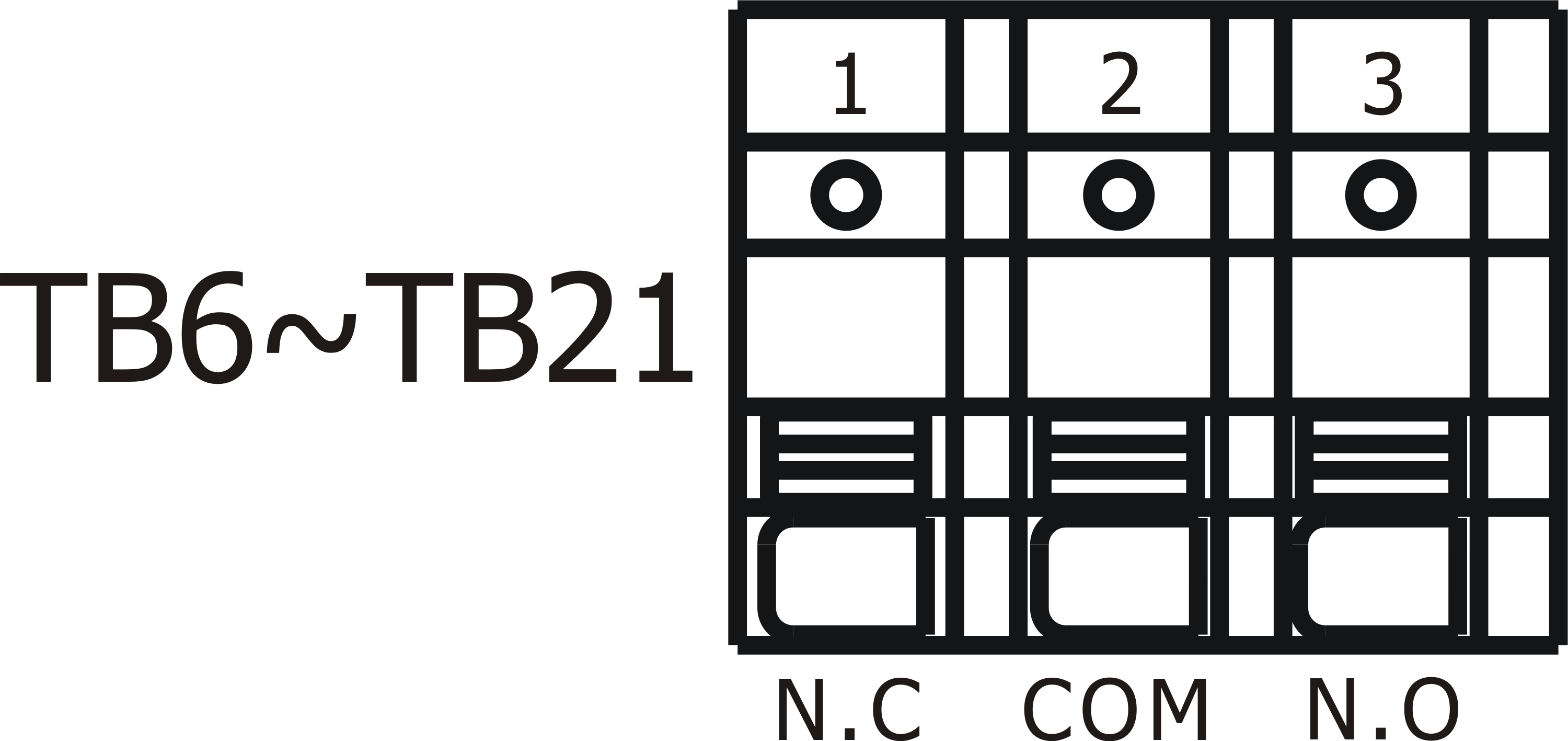

A C B 接點
