2.5.2 TB4、TB5：輸入端子
TB4、TB5 為數位隔離信號輸入端子，一共有 16 點輸入和一個共點（VCOM）。16 個輸入點可以接成 PNP 接法（共點接 DC 24G，輸入點對 DC 24V 導通）或是 NPN 接法（共點接 DC 24V，輸入點對 DC 24G 導通），每一個輸入點對應一個 LED 指示燈（當輸入點導通時 LED 為點亮狀態）。
請注意：TB4、TB5 的 16 點輸入信號，只可在 NPN 接法或 PNP 接法中擇一使用，不可同時使用 NPN 及 PNP 兩種接法，而且輸入信號的共點（VCOM）不可以和 EQU 模組的電源端子（TB1）使用同一顆電源供應器，否則會造成輸入點的隔離設計失去作用。
TB4 輸入端子輸入點 |
I1 |
I2 |
I3 |
I4 |
I5 |
I6 |
I7 |
I8 |
VCOM |
相對應的 LED 燈 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D7 |
D8 |
無 |
TB5 輸入端子輸入點 |
I9 |
I10 |
I11 |
I12 |
I13 |
I14 |
I15 |
I16 |
VCOM |
相對應的 LED 燈 |
D9 |
D10 |
D11 |
D12 |
D13 |
D14 |
D15 |
D16 |
無 |

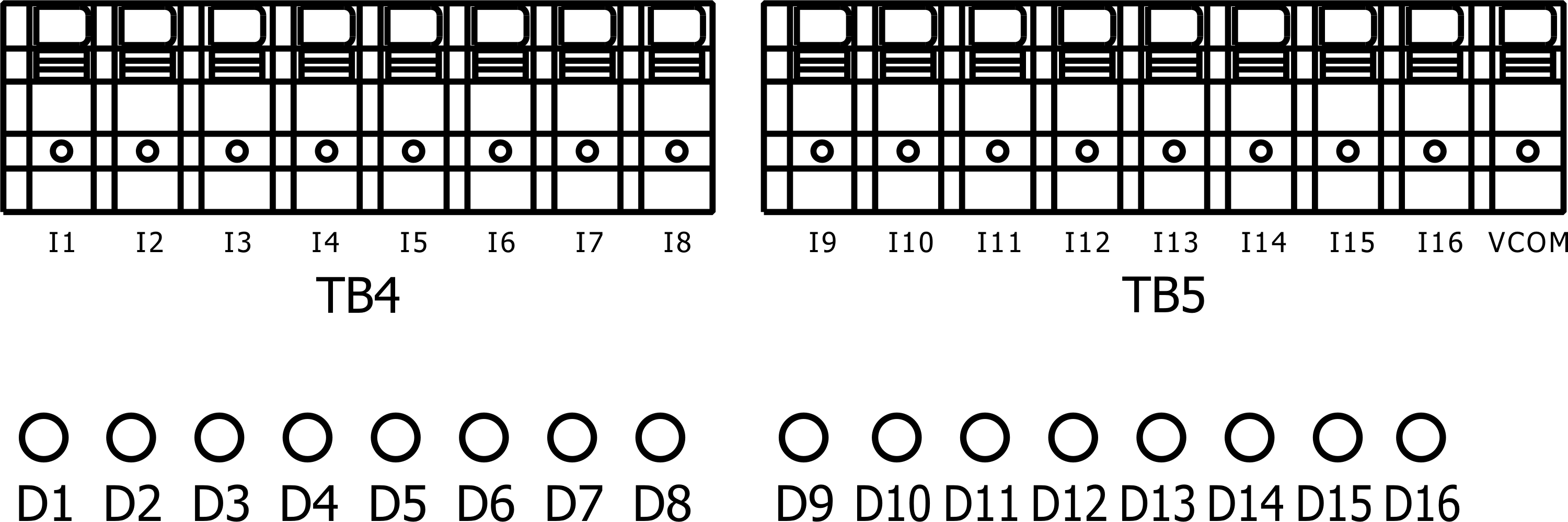

TB4、TB5 輸入端子

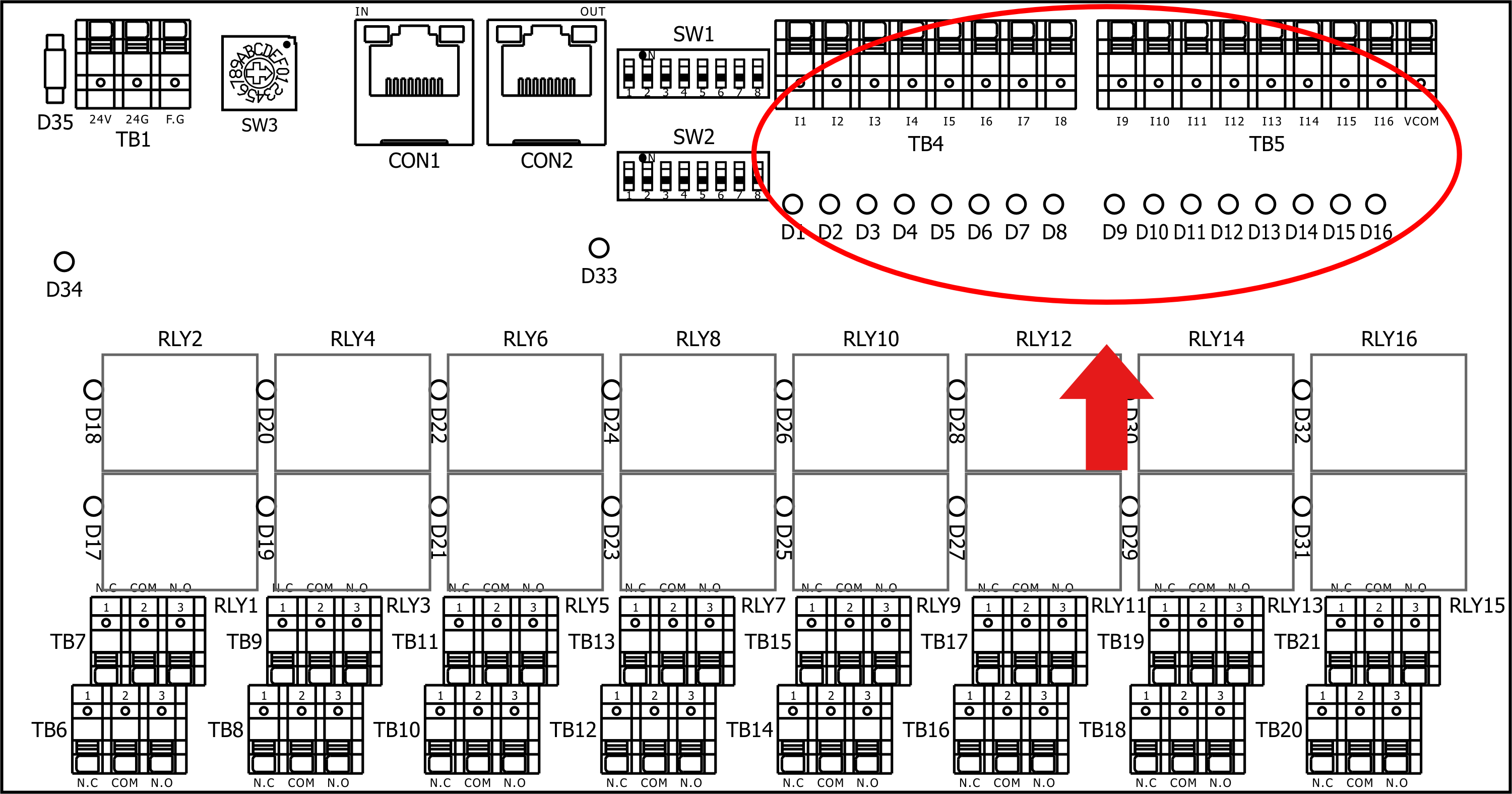

TB4、TB5 位置示意圖
