2.5.1 TB1：電源端子


TB1 為供應 EQU 模組 DC 24V 的接線端子，配電時請與 ECU 共同使用一顆 電源供應器。通電時，電源指示燈 D34 LED 燈會亮。在送電前請先確認電源電壓及極性是否正確。


腳位

24V

24G

F.G

說明

DC 24V 電源正端 "+" 輸入

DC 24V 電源負端 "-" 輸入

保護接地，經接地線接至電氣箱接地銅板上

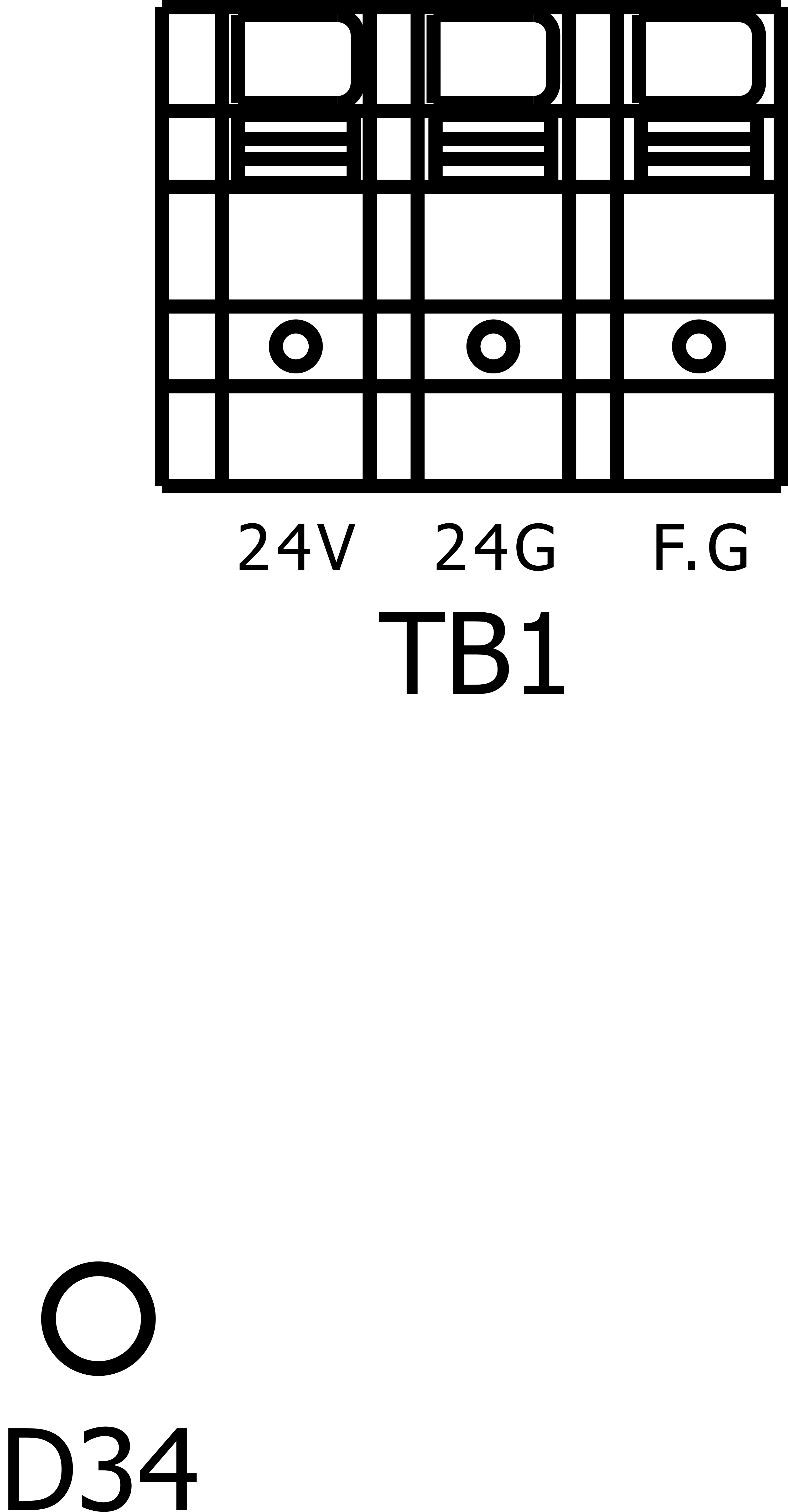

TB1 電源端子

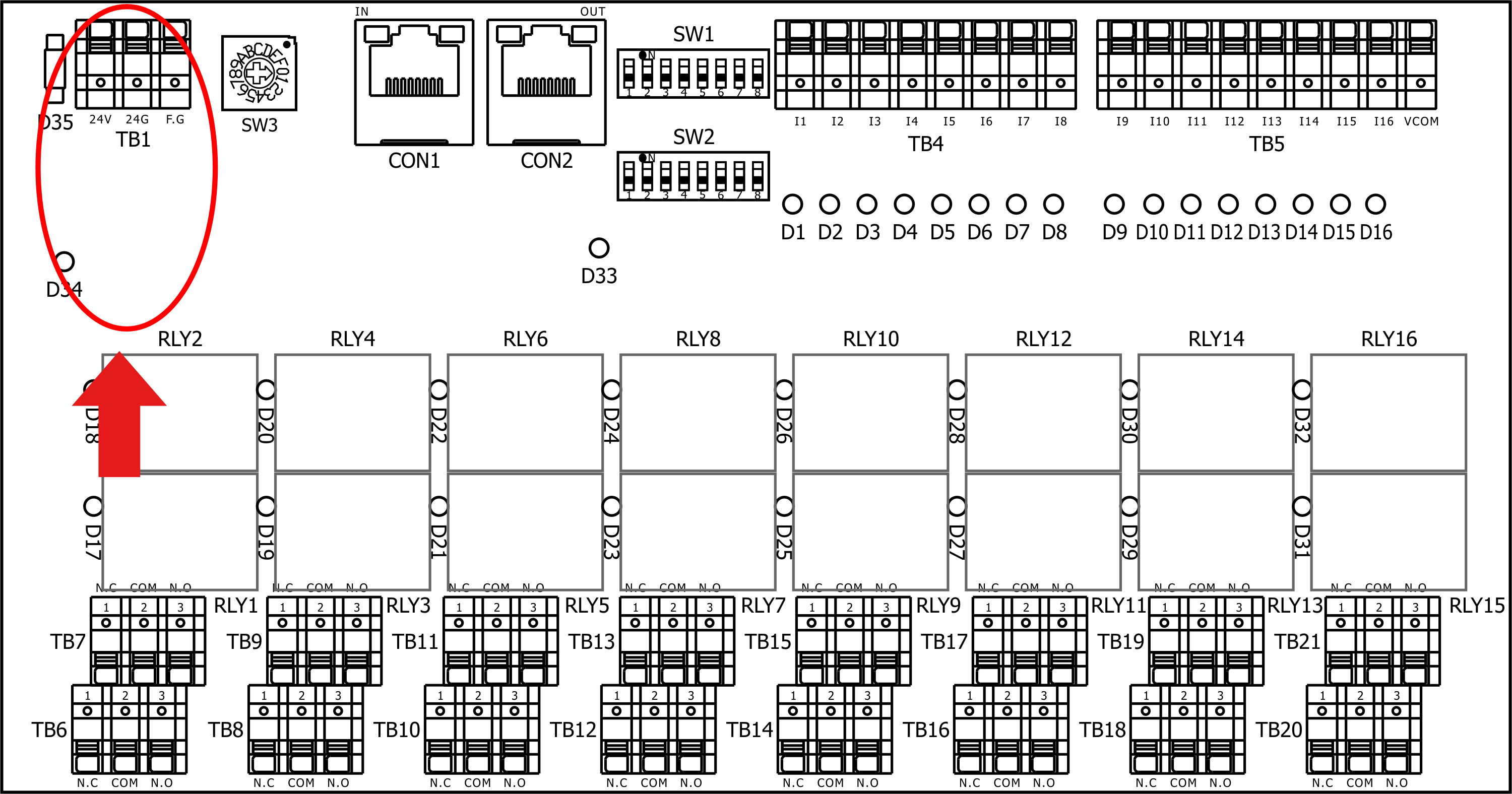

TB1 位置示意圖
