INCON-M84/M86/M86R 手冊

1.1 系統電源配置

一代主機：

配置 INCON-M84/M86/M86R 控制器時，應使用兩顆 DC 24V 各 100W 的隔離型交換式電源供應器，其中一顆電源供給控制器的 ECU、EQU、ENU、第一操作面板及第二操作面板上的電源使用，另外一顆電源供給 EQU 上的數位隔離輸入/輸出點電源使用。

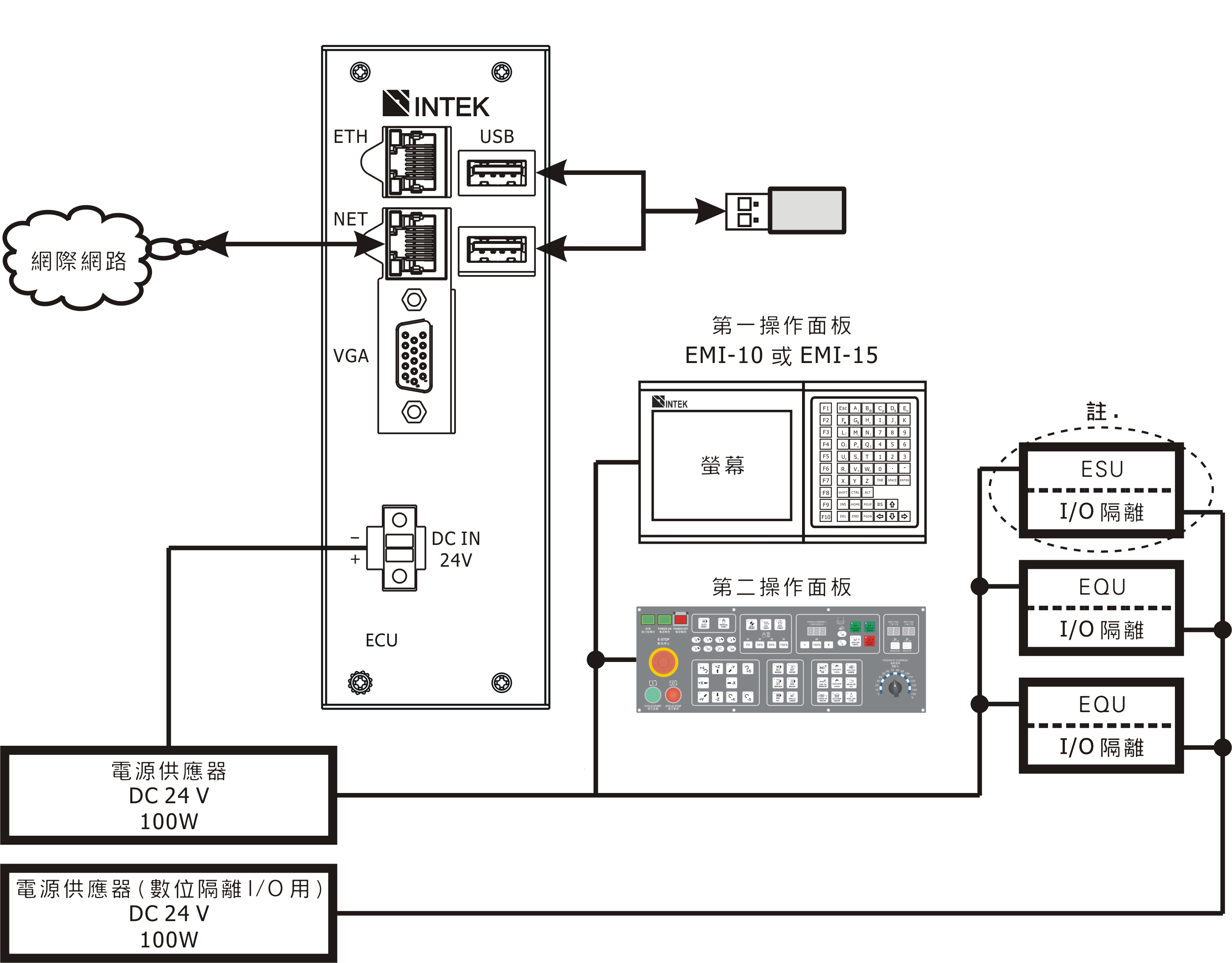

一代主機：M84、M86、M86R 控制器電源配置

二代主機：

配置 INCON-M84/M86/M86R 控制器時，應使用兩顆 DC 24V 各 100W 的隔離型交換式電源供應器，其中一顆電源供給控制器的 EQU、ENU、第一操作面板及第二操作面板上的電源使用，另外一顆電源供給 EQU 上的數位隔離輸入/輸出點電源使用。ECU 二代主機出貨時會搭配一顆 AC-DC 的 Adapter，使用時 Adapter 的輸入為 AC 100V~240V，輸出接頭連接到 ECU 的 DC IN 電源輸入端。

二代主機：M84、M86、M86R 控制器電源配置

註. 主軸驅動器非 EtherCAT 時增加 ESU。
