3.16 USB 功能


一般 CNC 檔案是存放在控制器內建的固態快閃記憶體內,使用 FTP 通訊協定即可將外部 CNC 檔案傳輸到控制器以供執行。若控制器內建的儲存空間容量不足,使用者亦可以 USB 儲存裝置來擴充程式儲存空間。


大部份控制器本體安裝於電控箱內,使用者不便時常插拔 USB 碟,為了達到使用 USB 儲存裝置來擴充儲存空間的目的以及使用上的穩定性,建議可將 USB 儲存裝置固定插在 USB 插槽上。使用者並可利用 FTP 傳輸方式傳送外部 CNC 檔案到 USB 儲存裝置內,然後直接執行其上的 CNC 檔案。


  • USB 儲存裝置使用注意事項:

1.

USB 儲存裝置需使用格式為 FAT32 的檔案系統。首先須將 USB 儲存裝置插入電腦,待電腦畫面顯示該裝置可使用時,即可進行格式化,其步驟如下:

(1)在 USB 儲存裝置的圖示上按下右鍵,點選選單中的「格式化」

(2)開啟「格式化卸除式磁碟」對話盒後,檔案系統選擇「FAT32」

2.

USB 插槽的供電有限,某些 USB 裝置使用時必須額外供電才能作動。

3.

檔案名稱必須使用 ".CNC" 做為副檔名,檔名可用英文字母、數字與 - 、 _  等字元組合而成,例如:TEST_123.CNC 就是可用的檔。

4.

控制器有兩個 USB 插槽,但只會讀取其中一個插槽的 USB 儲存裝置。

5.

使用 FTP 傳輸檔案至 USB 時,需輸入使用者名稱、密碼,如下表所示:

USB 檔案傳輸

帳號

密碼

安全等級 1

USB

使用者密碼

安全等級 2

USB-SYSTEM

系統密碼

安全等級 3

USB-ADMIN

終極密碼


使用 USB 帳號進行 FTP 傳檔時,如果 USB 儲存裝置不存在,系統會跳出 "Open Error" 的警告對話盒提醒使用者。FTP 連線中請勿拆拔 USB 儲存裝置,否則會造成檔案傳輸錯誤。


6.

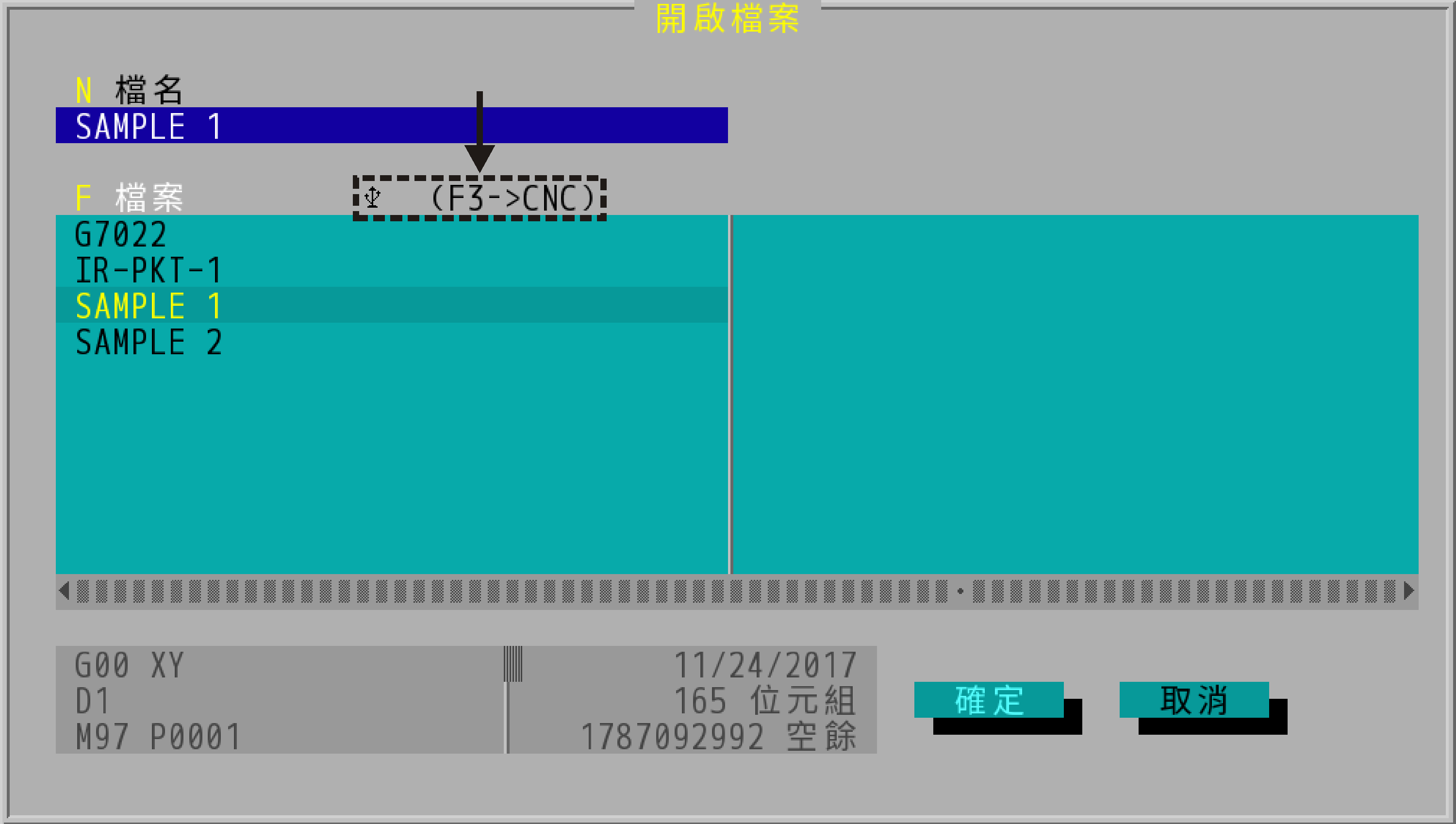

傳檔後,按 "F2→檔案→開啟舊檔" 會出現 "開啟檔案" 對話盒,如下圖所示。


選取檔案後會顯示 USB 碟是否存在


當 USB 儲存裝置存在,則出現 ,若按快速鍵 F3,則可開啟 USB 儲存裝置中的 CNC 檔案。

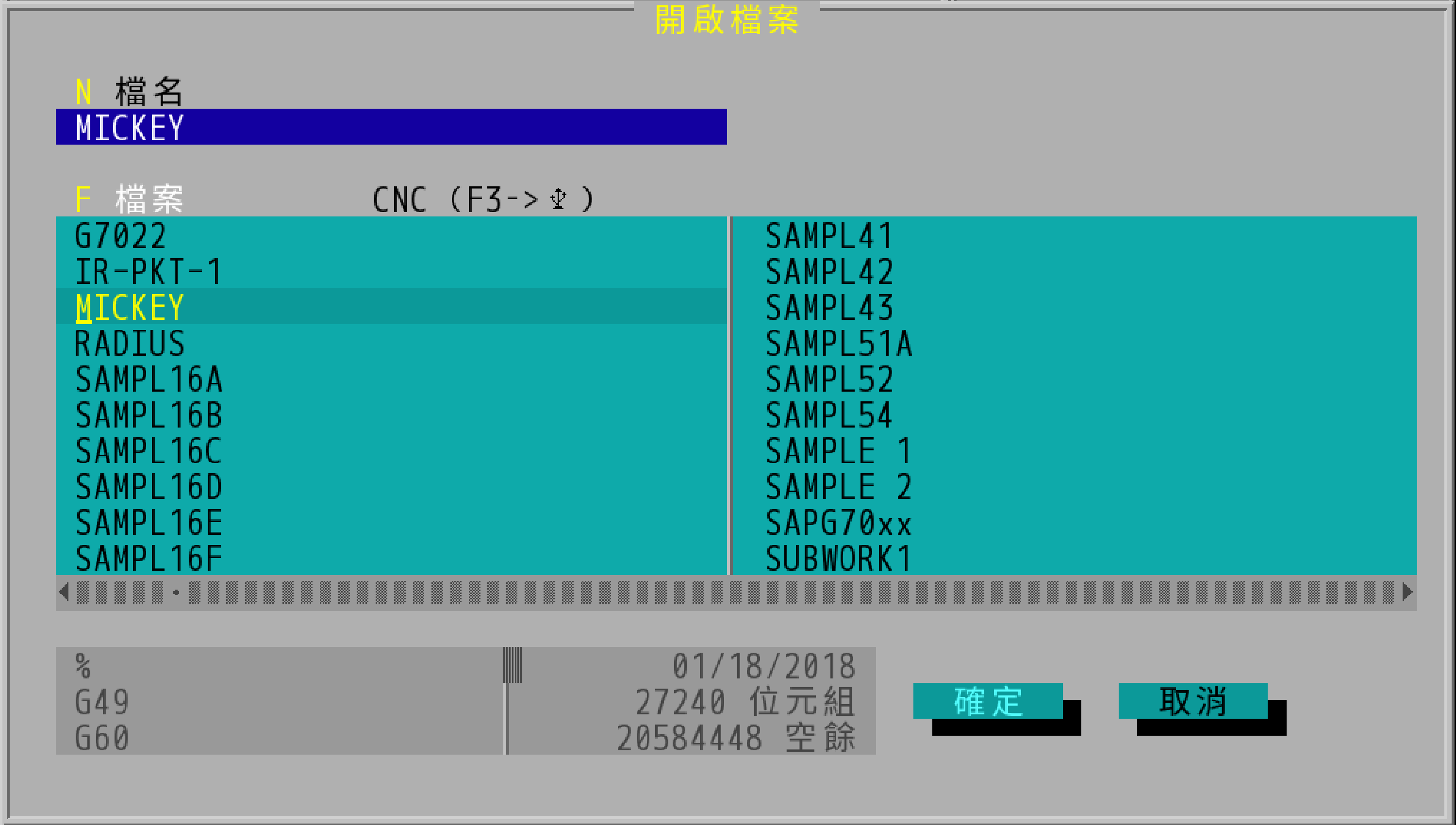

"開啟檔案" 對話盒(USB 內檔案)


同樣的,"F2→檔案→更名存檔""F2→檔案→刪除檔案""F2→檔案→DNC" 也可使用快速鍵 F3 來切換控制器內建儲存裝置和 USB 儲存裝置。
