3.2.5.4 物件模式
本控制器提供三種較常用之固定排列加工件排版方式：直線形（線性物件模式）、矩陣形（矩陣式物件模式）與弧形（圓弧式物件模式）。物件模式須搭配其他指令插入輔助中的加工指令使用。由 "編輯→指令插入輔助→物件模式"，選擇一種物件模式並按下 ENTER 鍵開啟對話盒後，輸入物件模式對話盒中相關數值，再按下狀態列中所列之快速鍵 F7，會跳出一彈出式選單，列出可插入之物件加工指令：選擇其中一項並按下 ENTER 鍵，即跳出該加工指令之對話盒，輸入相關數值後按下 ENTER 鍵確認，畫面會跳回先前所選物件模式之對話盒，確認無誤後可按下 ENTER，程式顯示區中即會自動插入對應之指令行。

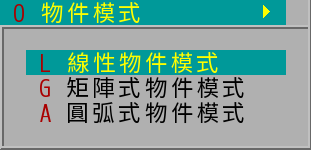

"物件模式" 下拉式選單
