3.2.5.3.3 圓弧式鑽孔模式
格式：G70.09 G_X_Y_Z_R_C_A_I_L_B_Q_P_F_
圓弧式鑽孔模式中，各循環加工之孔位排成圓弧或圓形。

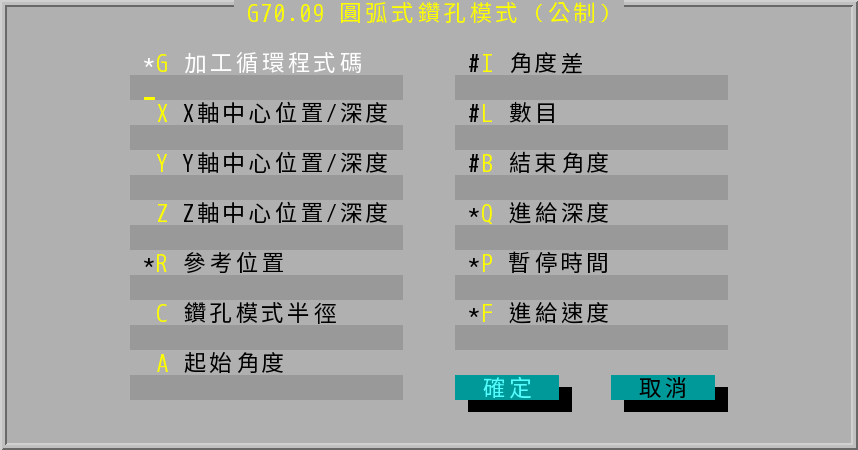

"G70.07 圓弧式鑽孔模式" 對話盒

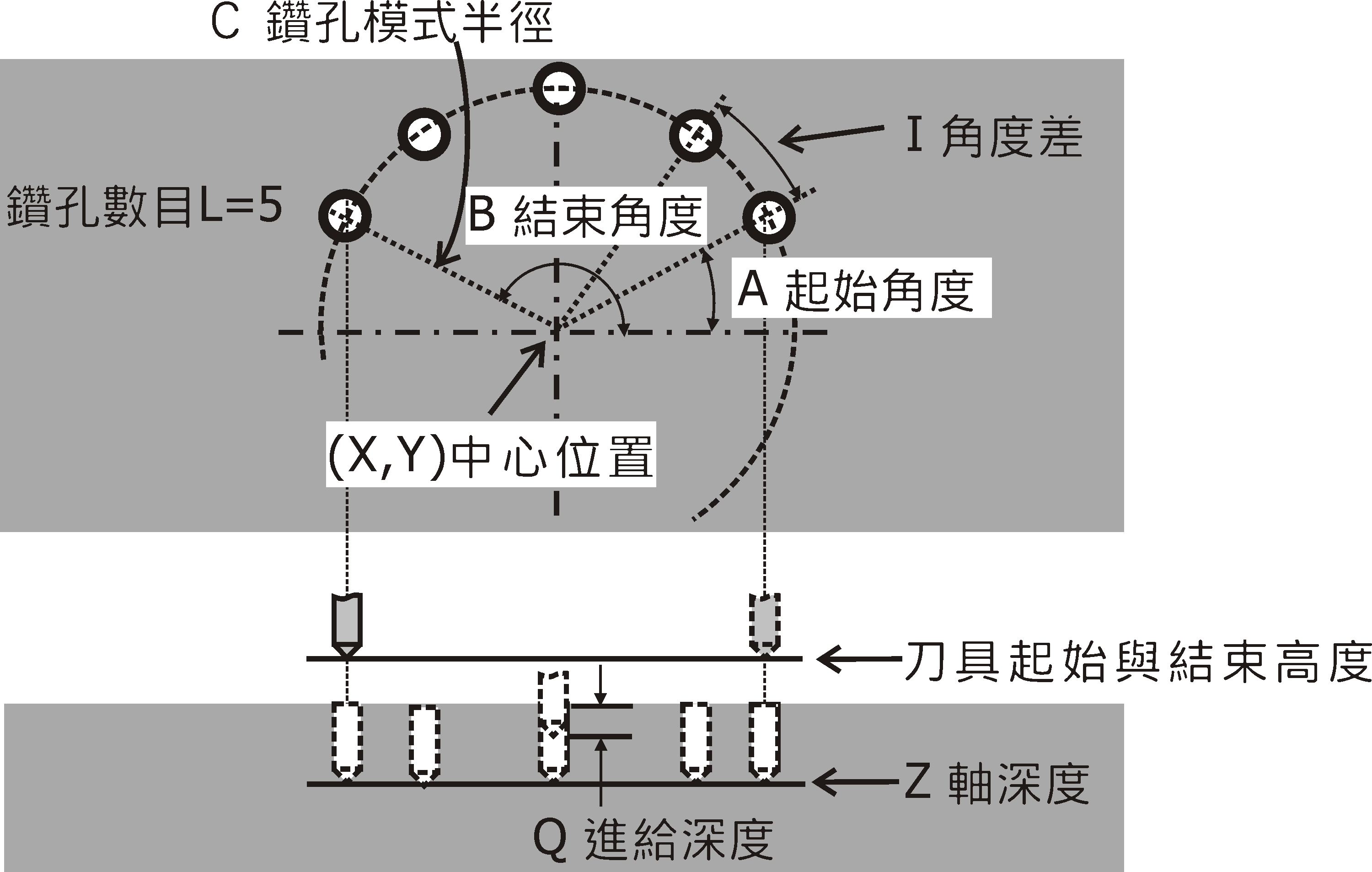

圓弧式鑽孔模式示意圖
- 加工循環程式碼：依所欲進行之加工循環填入相對應之程式碼（G73~G89）。
- X/Y/Z 軸中心位置/深度：圓弧中心位置及深度，可使用 G90/G91（以絕對座標值/相對增量值規劃程式）。
- 參考位置：起始加工參考位置。
- 圓心位置可使用絕對或增量座標。
- 其中標示有 "#" 的項目可由以下三種組合做圓弧式鑽孔：
- 輸入角度差與數目。
- 輸入結束角度與數目。
- 輸入結束角度與角度差。
- 鑽孔模式半徑：圓弧式鑽孔模式之半徑。
- 起始角度：圓弧式鑽孔模式之加工起始角度。
- 角度差：相鄰兩孔位間的角度。
- 數目：欲鑽之洞數。
- 結束角度必須大於起始角度。以下圖為例，結束角度必須輸入 390°（即 360°+30°）來替代 30°。
- 如角度差、數目與結束角度都存在，則結束角度將被忽略。
- 進給深度：每次下挖的深度。
- 暫停時間：主軸加工至底部所停留之時間。
- 進給速度：切削速度，若先前已設定過，且不需更改其值，則不需輸入，系統將自動沿用上次之設定值。
- 完成圓弧式鑽孔模式後，刀具停在最後一個洞之位置上方的原起始高度處。

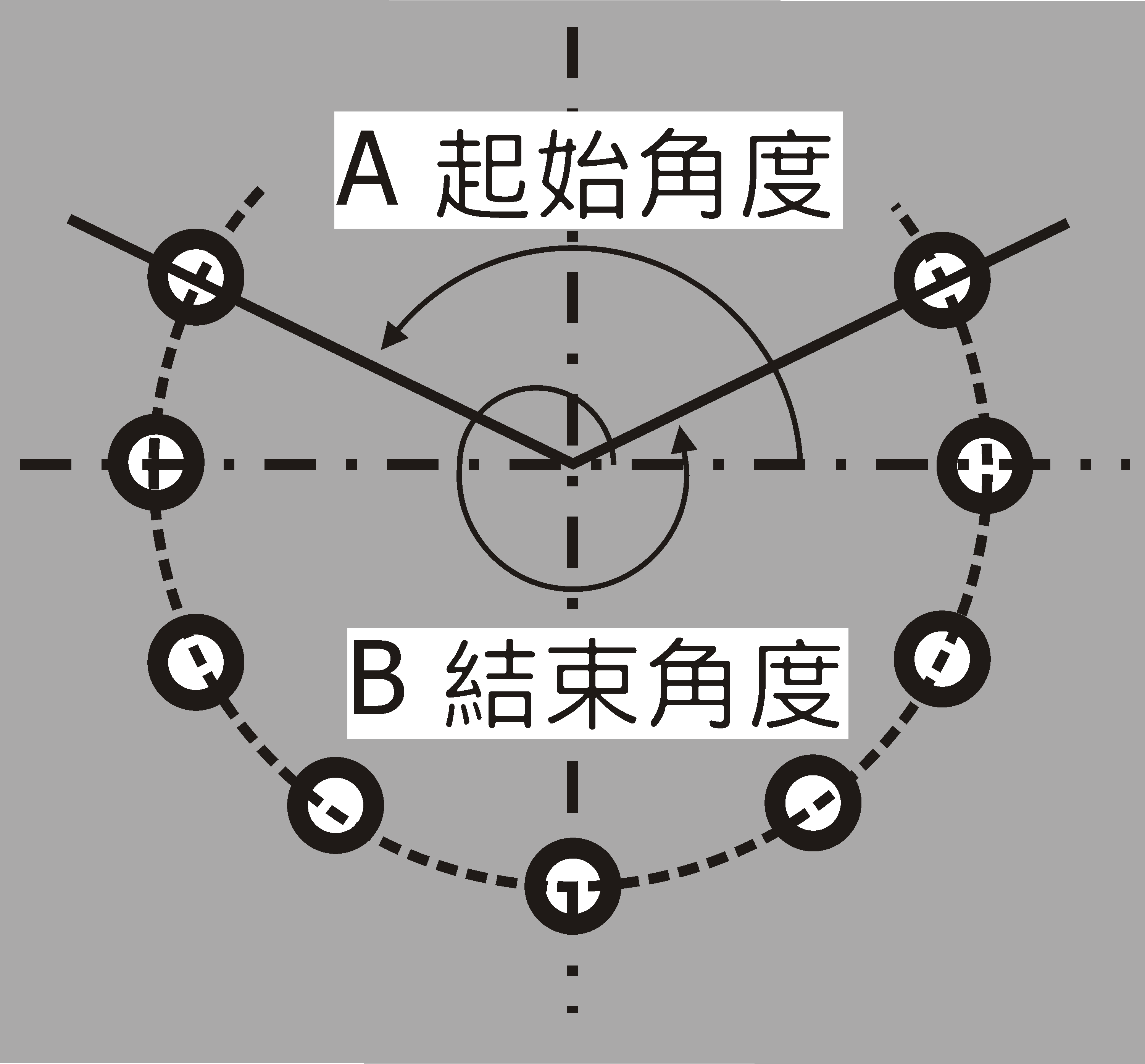

起始角度與結束角度示意圖
