3.2.5.3.2 矩陣式鑽孔模式
格式：G70.08 C_G_X_Y_Z_R_I_J_A_B_U_V_W_D_Q_P_F_
矩陣式鑽孔模式中，各循環加工之孔位排成格子狀。

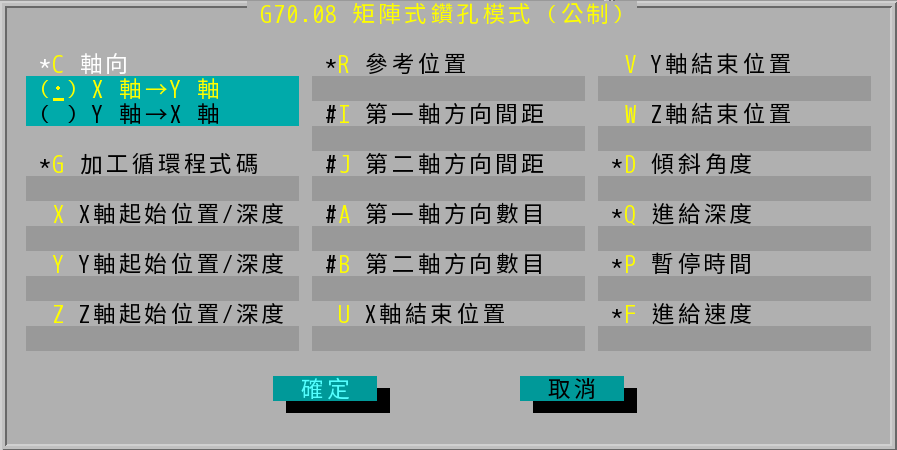

"G70.08 矩陣式鑽孔模式" 對話盒

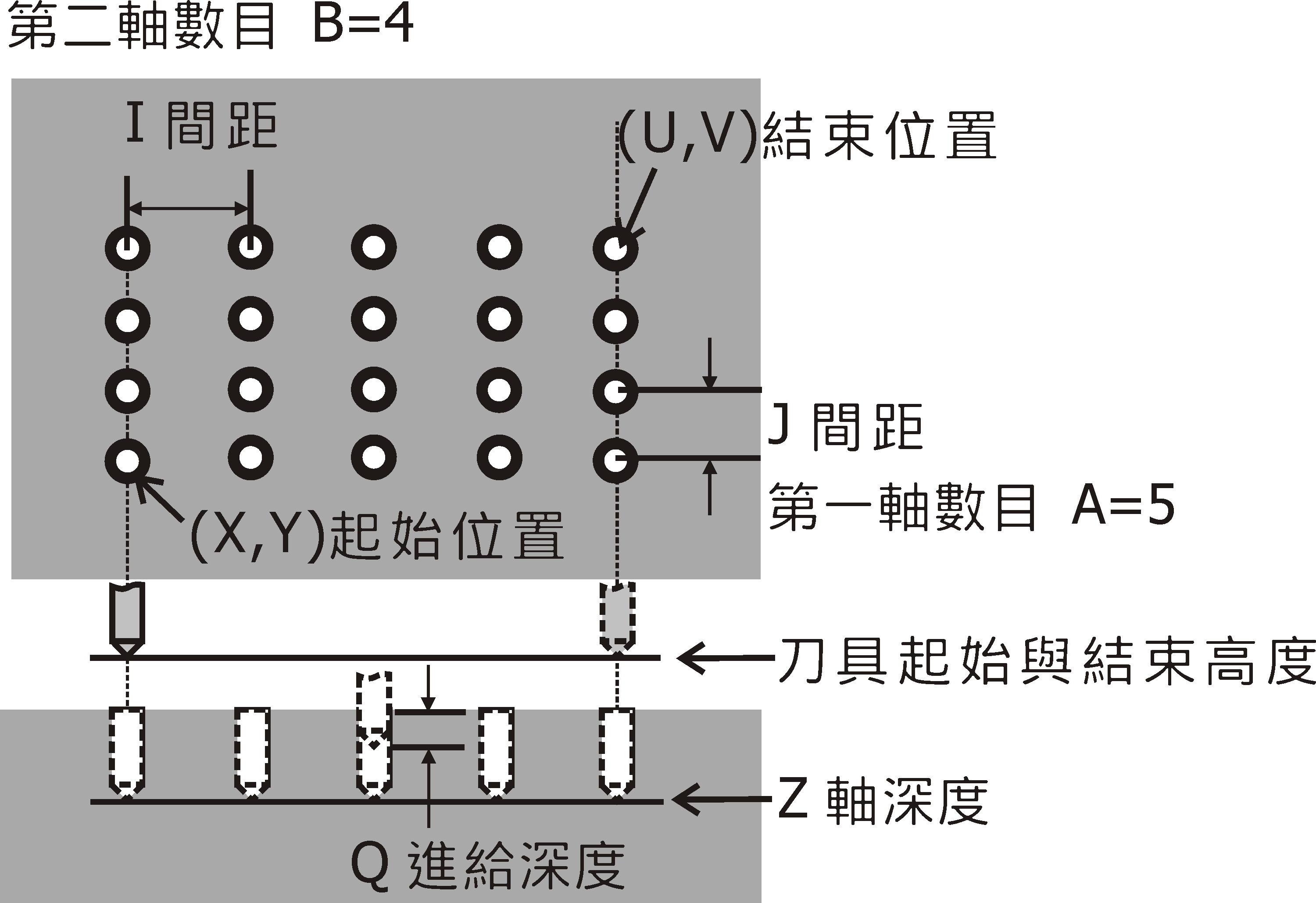

矩陣式鑽孔模式示意圖
- 軸向：設定物件優先軸向。程式中若為 C0，則先沿 X 軸切削，而後 Y 軸；若為 C1，則先沿 Y 軸切削，而後 X 軸。
- 加工循環程式碼：依所欲進行之加工循環填入相對應之程式碼（G73~G89）。
- X/Y/Z 軸起始位置/深度：加工起始位置及深度，可使用 G90/G91（以絕對座標值/相對增量值規劃程式）。
- 參考位置：起始加工參考位置。
- 第一軸方向間距：表示連續兩孔在第一軸方向上之距離。
- 第二軸方向間距：表示連續兩孔在第二軸方向上之距離。
- 第一軸方向數目：表示在第一軸方向上之鑽孔數目，此值不可為負數。
- 第二軸方向數目：表示在第二軸方向上之鑽孔數目，此值不可為負數。
- 有標示 "#" 的項目可由以下三種組合做矩陣式鑽孔：
- 輸入各軸向連續兩孔間之距離第一軸方向間距、第二軸方向間距與各軸向欲鑽之孔數第一軸方向數目、第二軸方向數目。
- 輸入鑽孔模式之終點位置值 X 軸結束位置、Y 軸結束位置或 Z 軸結束位置（由工作平面之第一和第二軸定義之）與各軸向欲鑽之孔數第一軸方向數目、第二軸方向數目。
- 輸入鑽孔模式之終點位置值（U、V 或 W）與各軸向連續兩孔間之距離第一軸方向間距、第二軸方向間距。
- 若各軸結束位置（U、V 或 W）、各軸方向間距（I、J）與各軸方向孔數（A、B）都輸入，則各軸結束位置（U、V 或 W）將被忽略不用。
- 傾斜角度：矩陣式鑽孔模式下對起始點（X, Y）之旋轉角度。此選項前標有 "*"，代表該項可選擇也可不選，因此不一定要輸入。
- 進給深度：每次下挖的深度。U_/V_/W_ 會依所選擇平面模式（G17/G18/G19）而自動決定是 U_、V_ 或 W_。
- 暫停時間：主軸加工至底部所停留之時間。
- 進給速度：切削速度，若先前已設定過，且不需更改其值，則不需輸入，系統將自動沿用上次之設定值。
- 完成矩陣式鑽孔模式後，刀具停在最後一個洞之位置上方的原起始高度處。

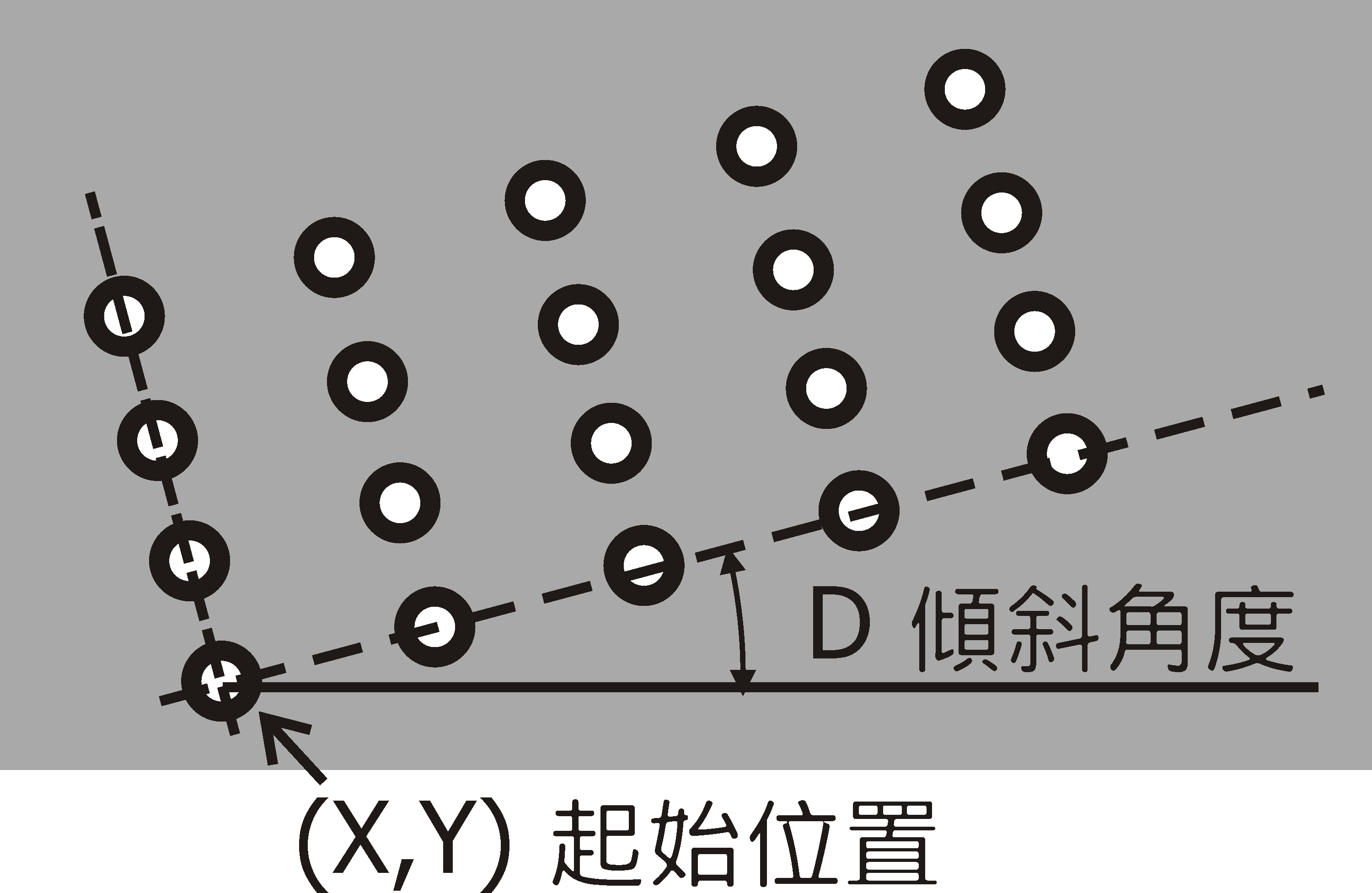

"傾斜角度" 的矩陣式鑽孔模式示意圖
