3.2.5.3.1 線性鑽孔模式
格式：G70.07 G_X_Y_Z_R_I_J_L_Q_P_F
線性鑽孔模式中，各循環加工孔位會排成直線。

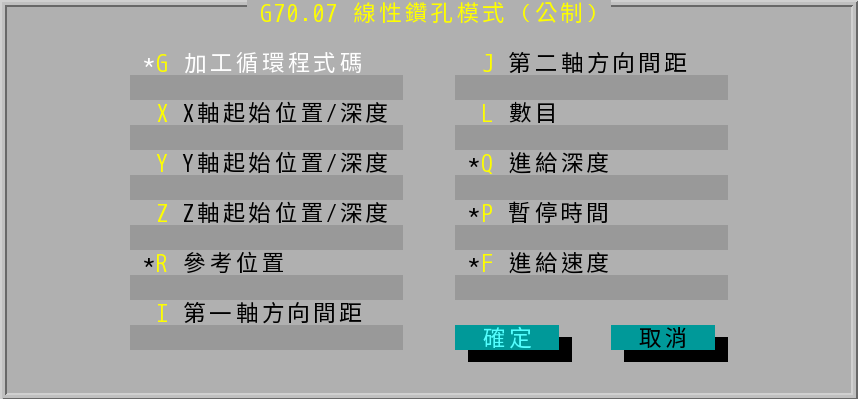

"G70.07 線性鑽孔模式" 對話盒

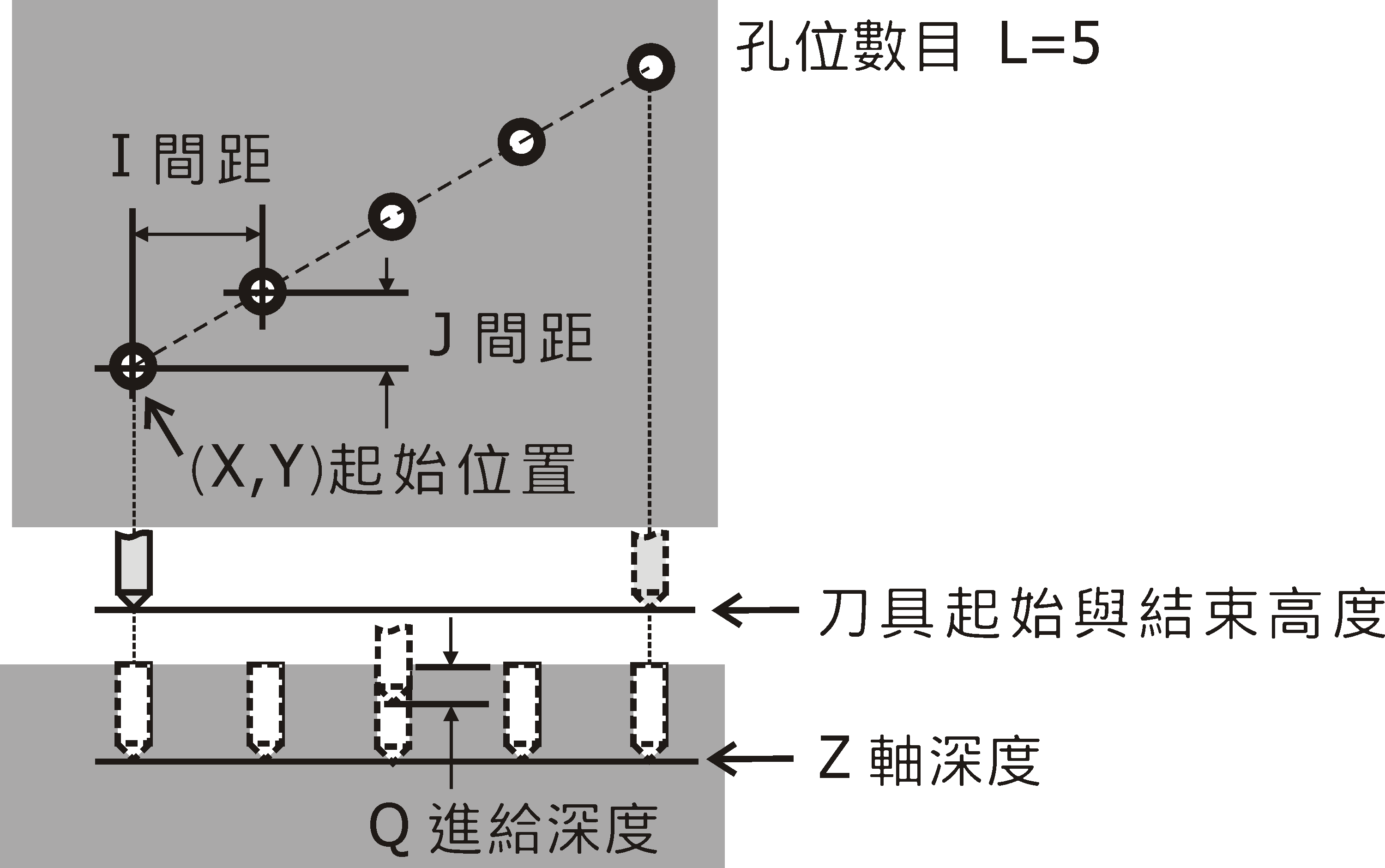

線性鑽孔模式示意圖
- 加工循環程式碼：依所欲進行之加工循環填入相對應之程式碼（G73~G89）。
- X/Y/Z 軸起始位置/深度：加工起始位置及深度，可使用 G90/G91（以絕對座標值/相對增量值規劃程式）與 G98/G99（加工循環指令退回原起始高度/參考高度 R 點）。
- 參考位置：起始加工參考位置。
- 第一軸方向間距：表示連續兩孔在第一軸方向上之距離。
- 第二軸方向間距：表示連續兩孔在第二軸方向上之距離。
- 數目：欲鑽之孔數，此值不可為負數。
- 進給深度：每次下挖的深度。U_/V_/W_ 會依所選擇平面模式（G17/G18/G19）而自動決定是 U_、V_ 或 W_。
- 暫停時間：主軸加工至底部所停留之時間。
- 進給速度：切削速度，若先前已設定過，且不需更改其值，則不需輸入，系統將自動沿用上次之設定值。
- 完成線性鑽孔模式後，刀具停在最後一個洞之位置上方的原起始高度處。
註. 原起始高度為目前工作平面（G17/G18/G19）上第三軸之位置。
