3.2.5.6.1 方形袋狀挖掘加工
格式:G70.00(G02/G03)P_X_Y_Z_U_V_W_C_J_K_Q_(R_/L_)D_I_E_F_

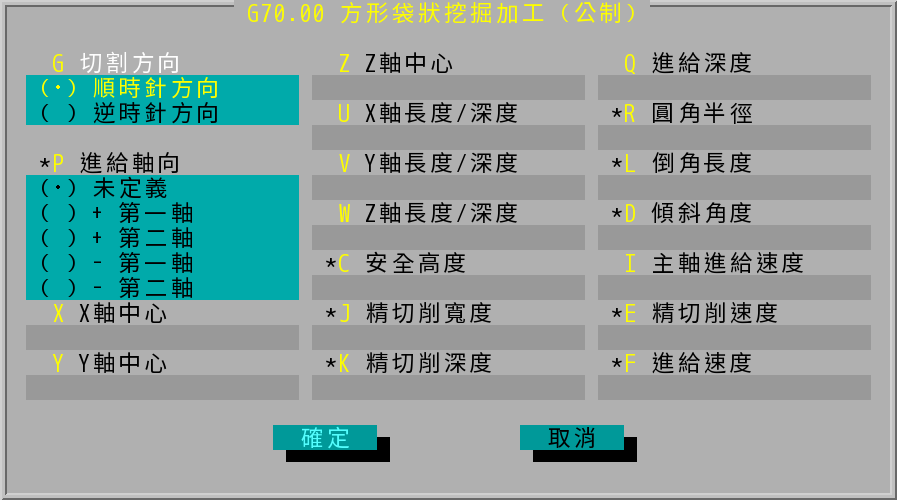

"G70.00 方形袋狀挖掘加工" 對話盒
- 切割方向:可指定依順時針或逆時針方向切割,其指令碼在程式中為 G02/G03。
- 進給軸向:可不定義或選擇第一軸+、第一軸-、第二軸+、第二軸-,其指令碼在程式中為 P0~P4。(第一軸及第二軸之軸向視設定之工作平面(G17/G18/G19)而定)
- X/Y/Z 軸中心:袋狀加工的中心點,可以使用絕對或增量座標。
- X/Y/Z 軸長度/深度:在 G17 模式(選擇 XY 平面)中,U_ 與 V_ 定義該方形袋狀要挖掘的長與寬。而 W 則定義此袋狀的深度,一般來說,袋狀深度為負值(向下挖)。
- 安全高度:安全起始加工高度。
- 精切削寬度、精切削深度:最後保留精切削之厚度與深度。
- 進給深度:每次下挖的深度。
- 圓角半徑、倒角長度:為圖中之圓角 R 值與倒角 L 值。方袋之圓角與倒角視需要而輸入其一。若兩項都給,則倒角將被忽略。
- 傾斜角度:繞著方形袋狀中心點逆時針旋轉的角度。
- 主軸進給速度:主軸平行軸向下挖的速度。有關主軸平行軸之說明,請參照 INCON-M84/M86/M86R 接機說明。
- 精切削速度:精切削速度,若沒有輸入,則將以進給速度的一半值取代之。
- 進給速度:切削速度,若先前已設定過,且不需更改其值,則不需輸入,系統將自動沿用上次之設定值。
方形袋狀挖掘加工可分為三種:圓角、倒角、傾斜角度,各舉示意圖如下:
- 方形圓角袋狀挖掘加工

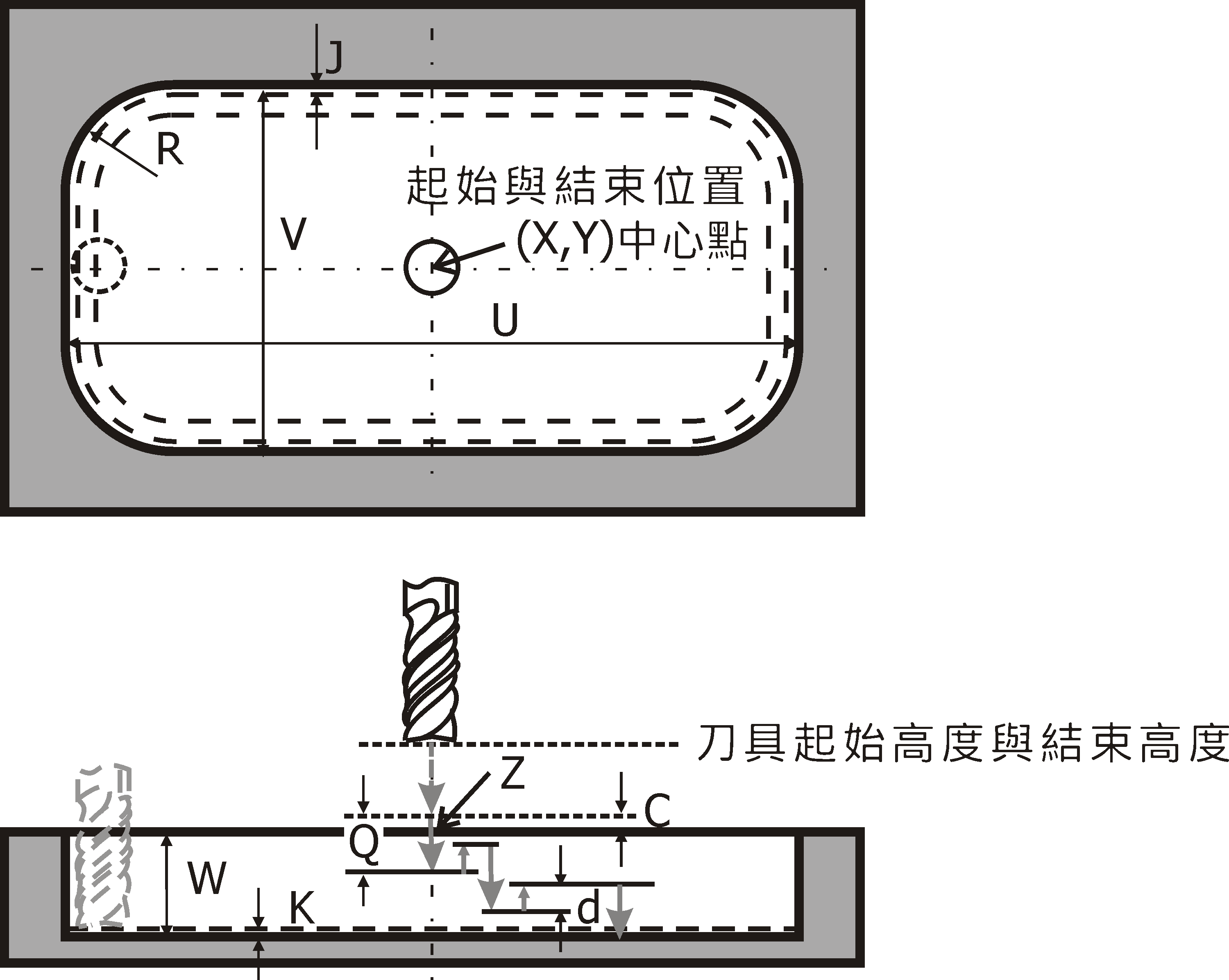

方形圓角袋狀挖掘加工示意圖
- 方形倒角袋狀挖掘加工

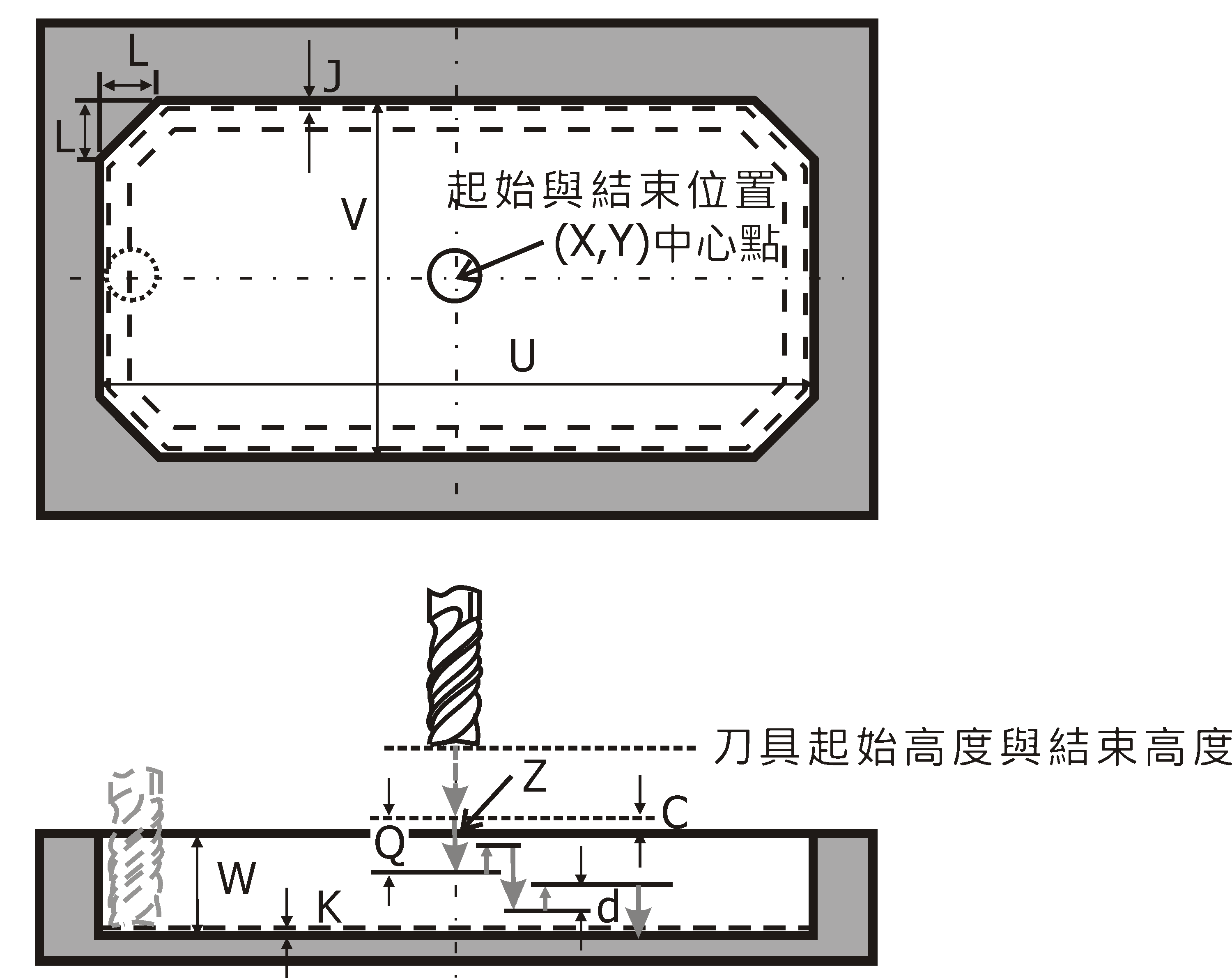

方形倒角袋狀挖掘加工示意圖
- 有傾斜角度的方形倒角袋狀加工

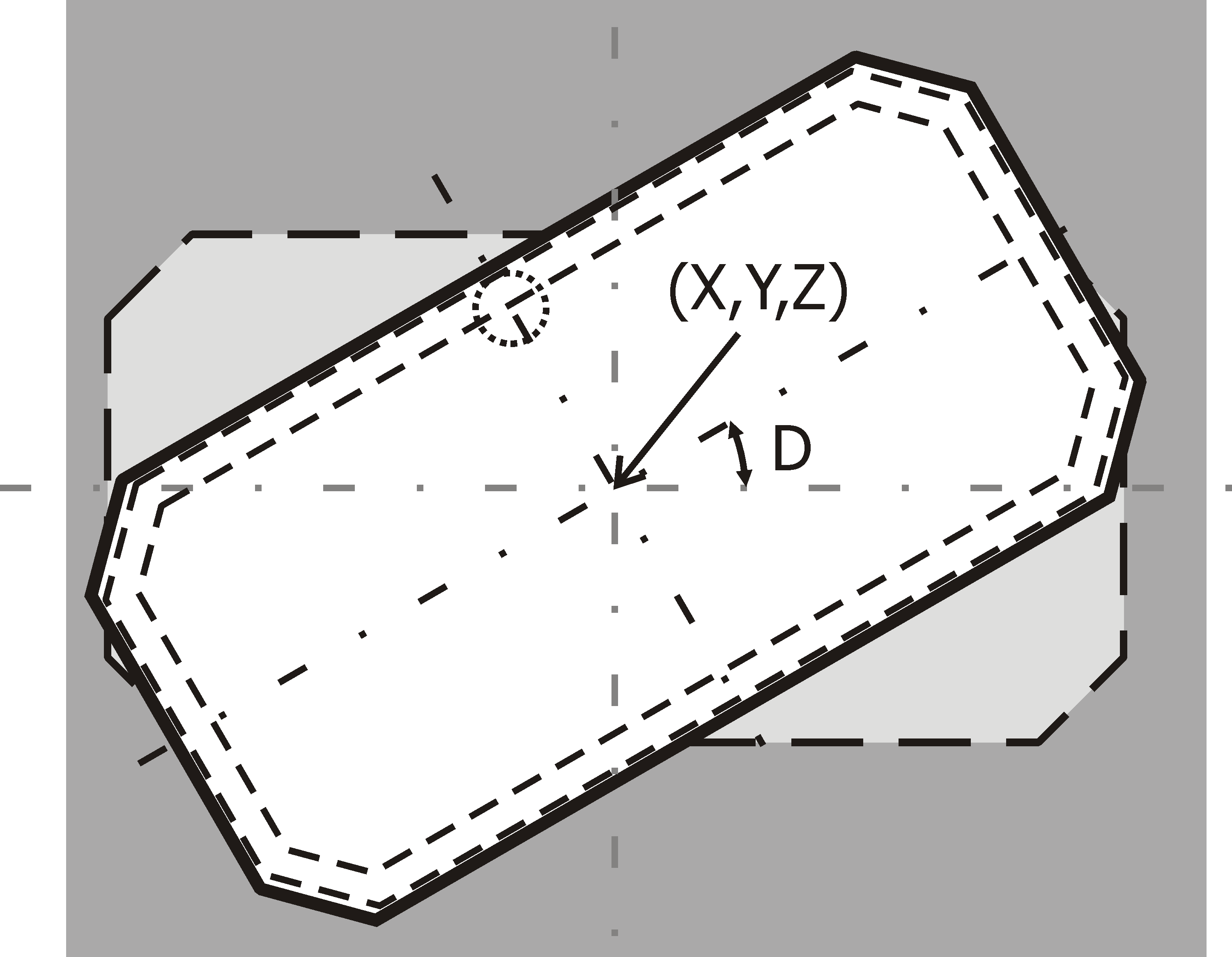

有傾斜角度的方形倒角袋狀加工示意圖
