3.2.5.7.2 圓形筍狀自動加工
格式：G70.03(G02/G03)(P_)X_Y_Z_R_U_ A_(C_J_K_)Q_ I_(E_F_)

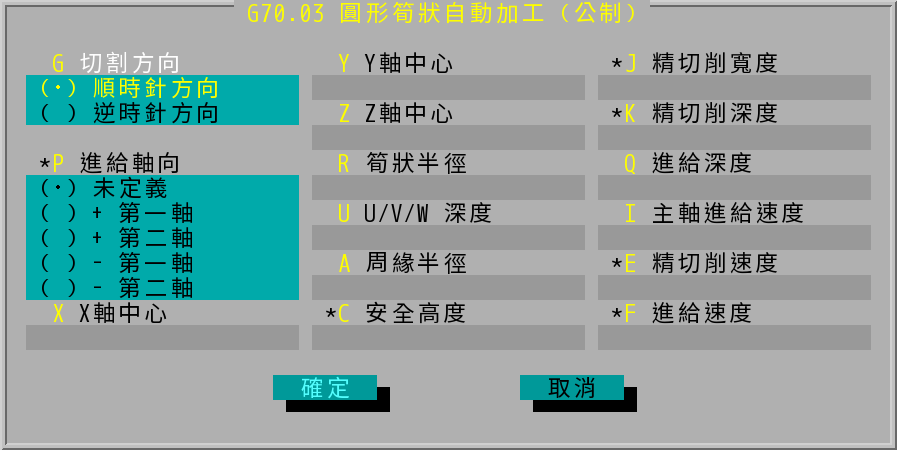

"G70.03 圓形筍狀自動加工" 對話盒
- 切割方向：可指定依順時針或逆時針方向切割，其指令碼在程式中為 G02/G03。
- 進給軸向：可不定義或選擇第一軸＋、第一軸－、第二軸＋、第二軸－，其指令碼在程式中為 P0~P4。（第一軸及第二軸之軸向視設定之工作平面（G17/G18/G19）而定）
- X/Y/Z 軸中心：筍狀加工的中心點，可使用絕對或增量座標。
- 筍狀半徑：中間筍狀之半徑。
- U/V/W 深度：筍狀加工物件之深度。一般來說，深度為負值（向下挖）。
- 周緣半徑：要被挖掘周緣之半徑。
- 周緣半徑必須大於筍狀半徑，否則將視同程式錯誤而不執行。
- 安全高度：安全起始加工高度。
- 精切削寬度、精切削深度：最後保留精切削之厚度與深度。
- 進給深度：每次下挖的深度。
- 主軸進給速度：主軸平行軸向下挖的速度。有關主軸平行軸之說明，請參照 INCON-M84/M86/M86R 接機說明。
- 精切削速度：精切削速度，若沒有輸入，則將以進給速度的一半值取代之。
- 進給速度：切削速度，若先前已設定過，且不需更改其值，則不需輸入，系統將自動沿用上次之設定值。
- "參數→刀具補償表" 內該刀號的刀徑值必須先行設定，否則程式將不執行。

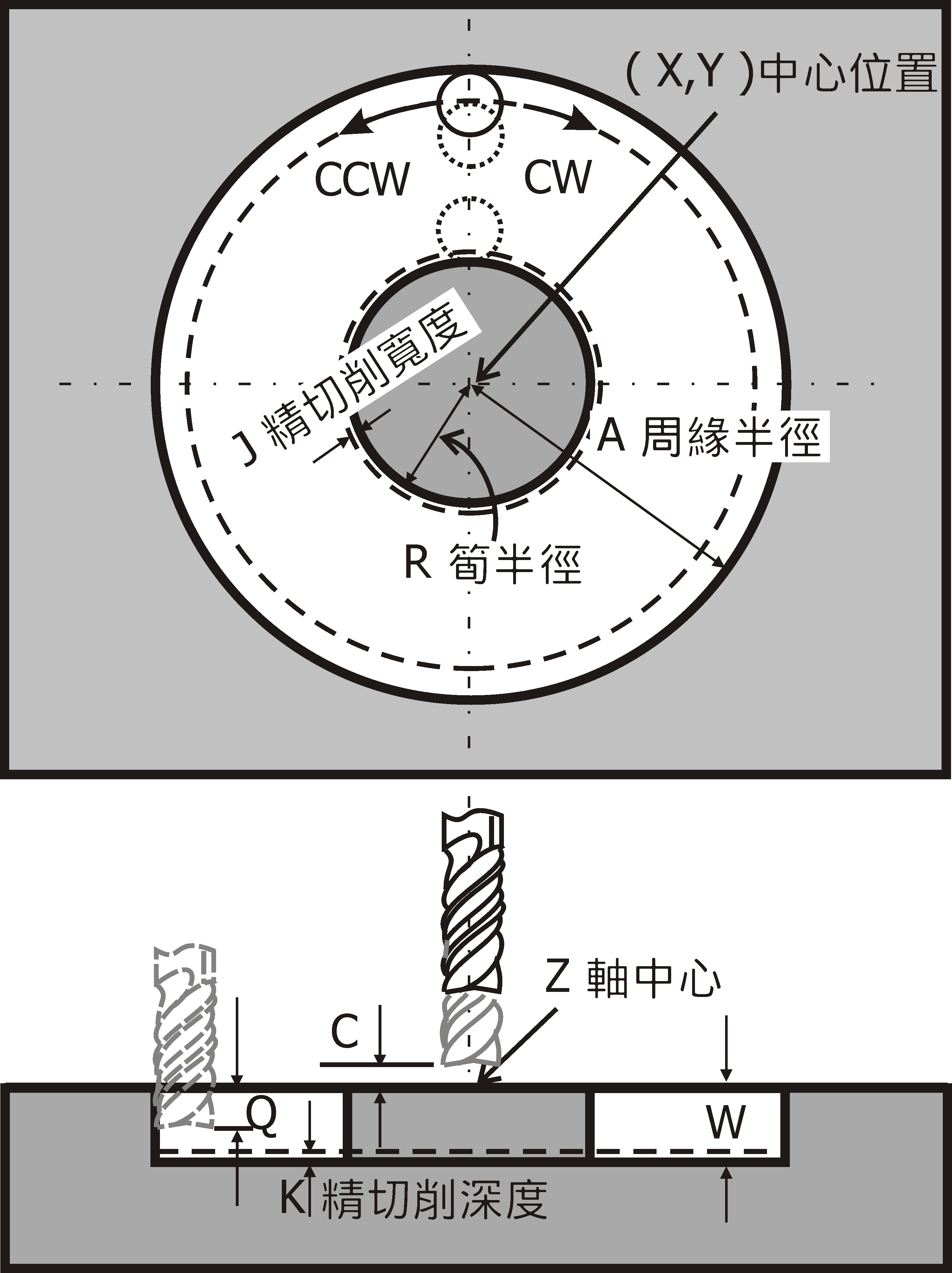

圓形筍狀自動加工示意圖
