3.2.5.10 輪廓袋狀側銑
任意閉合輪廓形狀均可自動以刀徑補償做循輪廓側銑切削。
格式：G70.11 P_X_Y_Z_(U/V/W_)(C_)R_I_(F_)

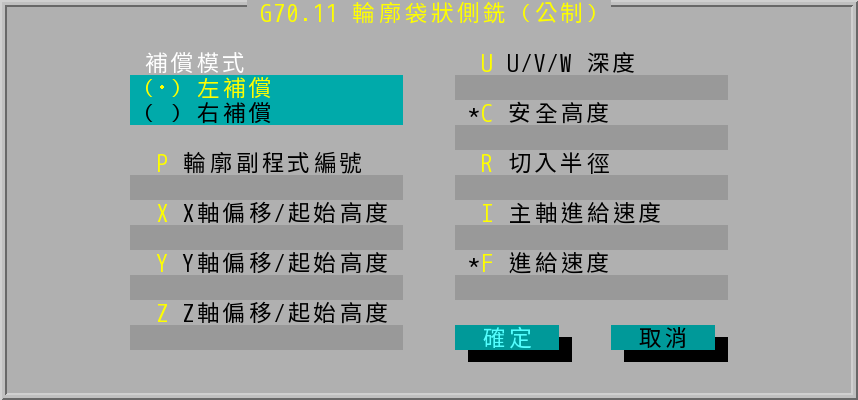

"G70.11 輪廓袋狀側銑" 對話盒
- 補償模式：可指定左補償或右補償。
- 輪廓副程式編號：描述該輪廓的副程式代號，該副程式需在主程式後，並以 Oxxxx 之代號為副程式名稱。
- X/Y 軸偏移/起始高度：該袋狀加工物件將置於與目前位置之偏移距離處。
- Z 軸偏移/起始高度：該袋狀加工物件上緣表面的 Z 值。
- 安全高度：安全起始加工高度。
- U/V/W 深度：袋狀加工物件之深度，一般來說，袋狀深度為負值（向下挖）。
- 切入半徑：循輪廓側銑時之切入與切出半徑。
- 主軸進給速度：主軸平行軸向下挖的速度。有關主軸平行軸之說明，請參照 INCON-M84/M86/M86R 接機說明。
- 進給速度：側銑時的速度，若先前已設定過，且不需更改其值，則不需輸入，系統將自動沿用上次之設定值。

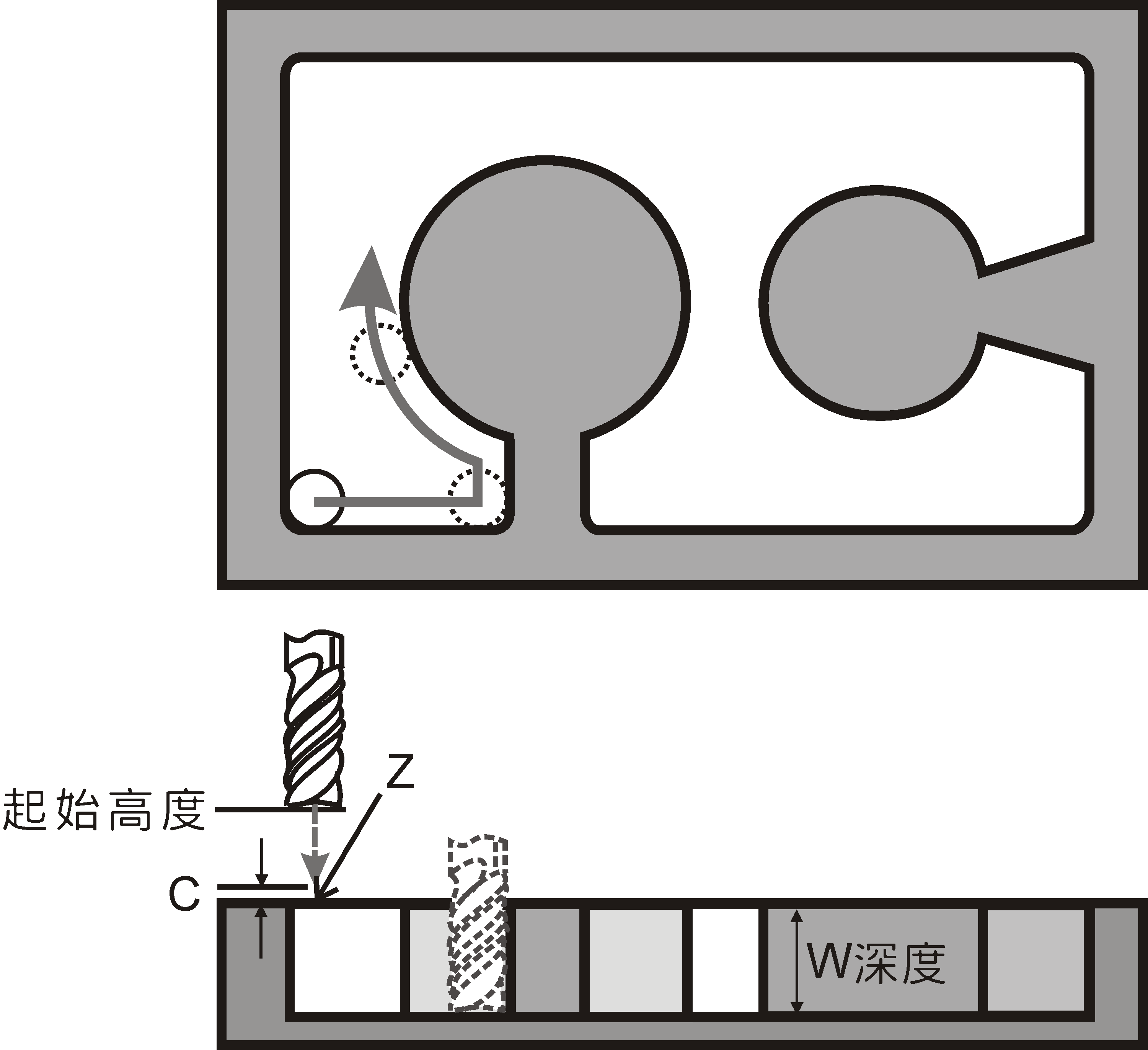

輪廓袋狀側銑示意圖
