2.1 端子台注意事項
為方便客戶快速接線,M84 控制器的 EKU、EQU 單元使用 PHOENIX 鎖螺式及簧片式,簧片式使用上請依以下規範:
PHOENIX 簧片夾持式端子台
配線時所使用的導線及端子請符合以下表格內的規格:

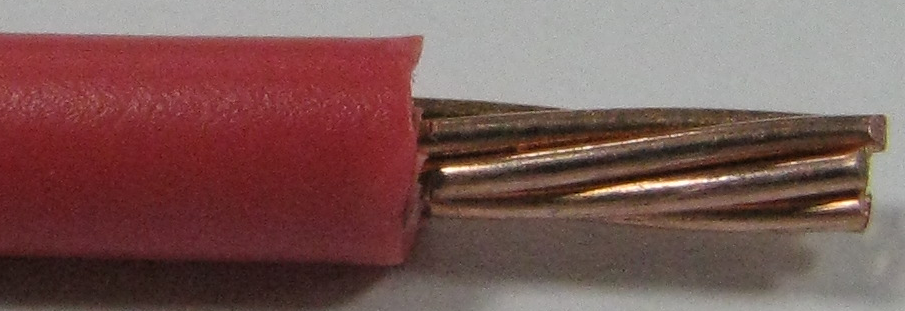

剛性導線最小橫截面 |
0.2 mm2 |
|
剛性導線最大橫截面 |
1.5 mm2 |
|
柔性導線最小橫截面 |
0.2 mm2 |
|
柔性導線最大橫截面 |
1 mm2 |
|

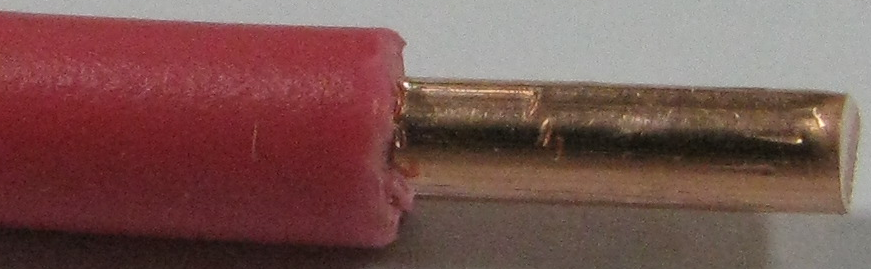

柔性導線橫截面,不帶絕緣套管的最小冷壓頭 |
0.25 mm2 |
|
柔性導線橫截面,不帶絕緣套管的最大冷壓頭 |
0.75 mm2 |
|

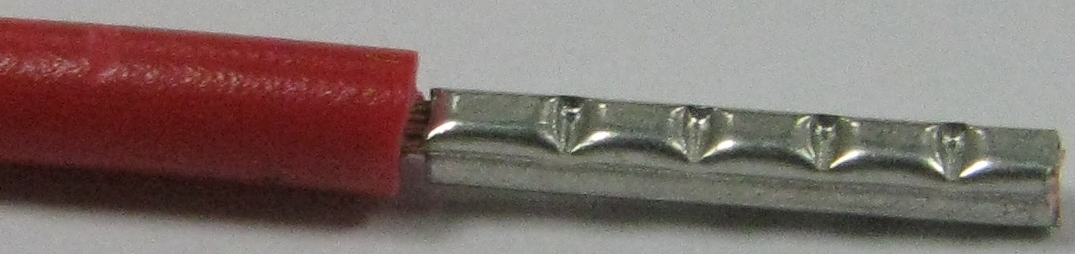

柔性導線橫截面,帶絕緣套管的最小冷壓頭 |
0.25 mm2 |
|
柔性導線橫截面,帶絕緣套管的最大冷壓頭 |
0.75 mm2 |
|
最小導線橫截面 AWG |
24 |
|
最大導線橫截面 AWG |
16 |
在機台配線時請遵循以下規範,以避免人為操作不當損壞端子台。
1. |

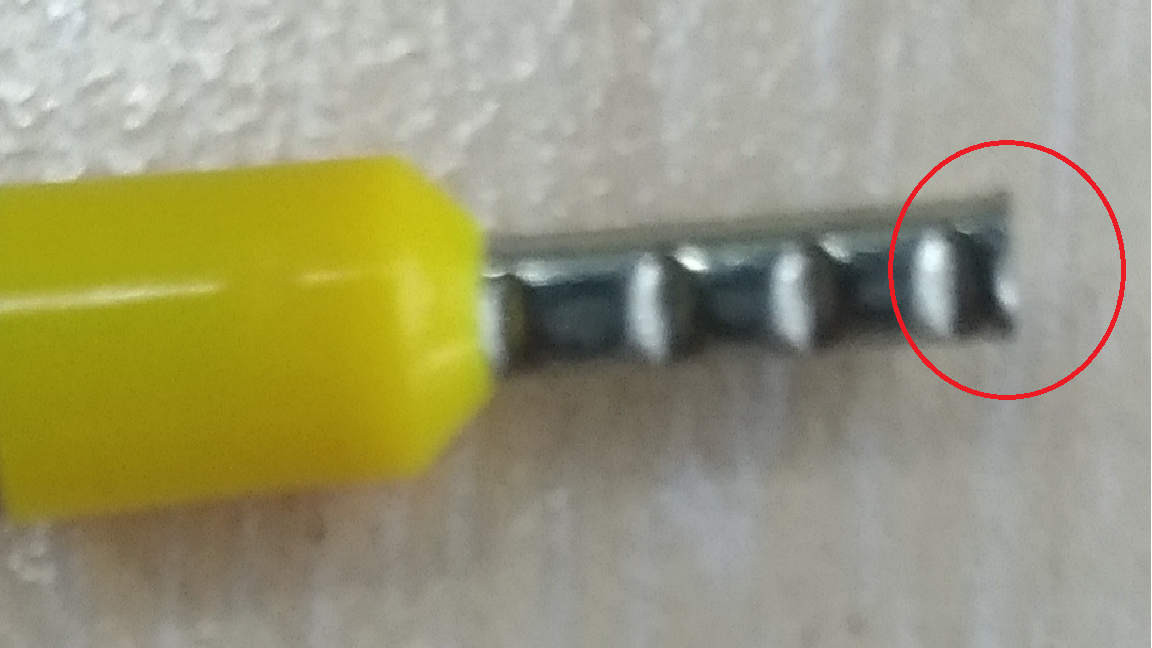

壓接歐式端子時使用專用的壓接工具,不良的壓接工具會在端子的前端處產生金屬毛刺,如下圖所示,此金屬毛刺在從端子台退出導線時會卡住簧片,造成導線無法退出。 |
產生金屬毛刺示意圖
2. |

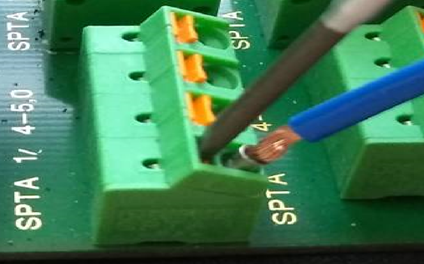

退出導線時請先使用 4 mm 的一字螺絲刀,以 65° 的角度將橘色卡榫往下推到底後再取出導線,如下圖所示。 |
取出導線示意圖
