2.2.7 RS-485 連接器（僅適用於二代主機）


RS-485 連接器為標準 RJ-45 連接器，出貨時隨附一條 RJ-45 轉 D 型 9 PIN 的轉接線，可透過控制器的 PLC 編寫通訊與支援 RS-485 介面的裝置溝通。


  • RJ-45 連接器

腳位

定義

1

Data-

3

Data+


  • D 型 9 PIN 的轉接線

腳位

定義

1

Data-

2

Data+

5

接地

鐵殼

外殼接地

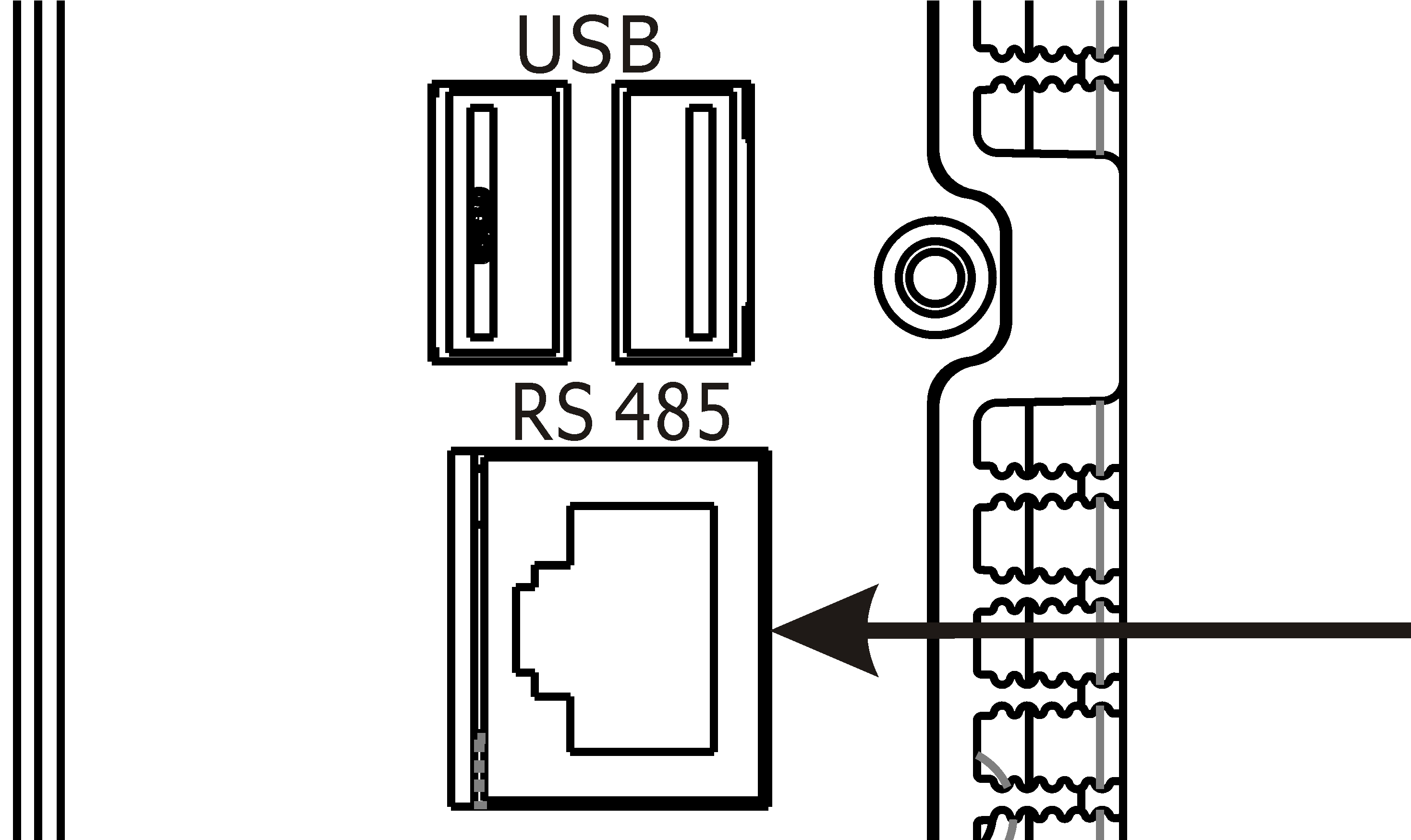

RS-485 連接器
