4.15.5 極座標系範例：G16
- SAMPL16A.CNC
;Hexagon 六角形
;絕對半徑與絕對角度示例
G92 X0 Y0 Z0
G16 ;換極座標系
G90 G0 X200. Y60. ;r=200，角度=60°
G1 Y120. F1500. ;接著給絕對角度
Y180.
Y240.
Y300.
Y360.
Y60.
G15 ;取消極座標系
G90 G00 X0 Y0
M30
G16 範例圖形（A）
- SAMPL16B.CNC
;Octagon 八角形
;絕對半徑與增量角度示例
G92 X0 Y0 Z0
G16 ;換極座標系
G90 G0 X200.Y45. ;r=200，角度=45°
G91 G1 Y45.F1500. ;接著給增量角度
N10 Y45.
M95 P10 L6
G15 ;取消極座標系
G90 G00 X0 Y0
M30
G16 範例圖形（B）
- SAMPL16C.CNC
;Hexagon 六角形
;增量半徑與增量角度示例
G92 X0 Y0 Z0
G16 ;換極座標系
G91 G0 X200. Y60.
G1 X200. Y120. F1500.;
N10 Y60.
M95 P10 L4
G15
G90 G00 X0 Y0
M30
G16 範例圖形（C）
- SAMPL16D.CNC
;Lotus flower
;增量半徑與增量角度示例
G92 X0 Y0 Z0
G91
G16 G0 X100. Y0. F1500.
N10 G2 X250. Y160. R200.
M95 P10 L8
G15
G90 G0 X0 Y0 Z0
M30

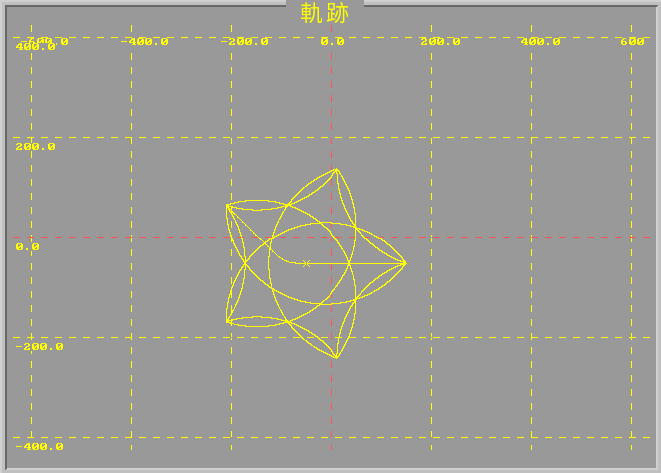

G16 範例圖形（D）
- SAMPL16E.CNC
;Star fish
;絕對半徑與增量角度示例
G92 X0 Y0 Z0
G90 G16 G0 X200. Y0
G91 G2 Y144. R200. F1500.
N10 Y144. R200.
M95 P10 L4
;
N20 Y72. R200.
M95 P20 L4
G15
G90 G0 X0 Y0
M30
G16 範例圖形（E）
- SAMPL16F.CNC
;Magic crystal
;絕對半徑與增量角度示例
G92 X0 Y0 Z0
G90 G16 G0 X100. Y45.
G91 G1 X200. Y162. F1500.
N10 Y162.
M95 P10 L18
G15
M30

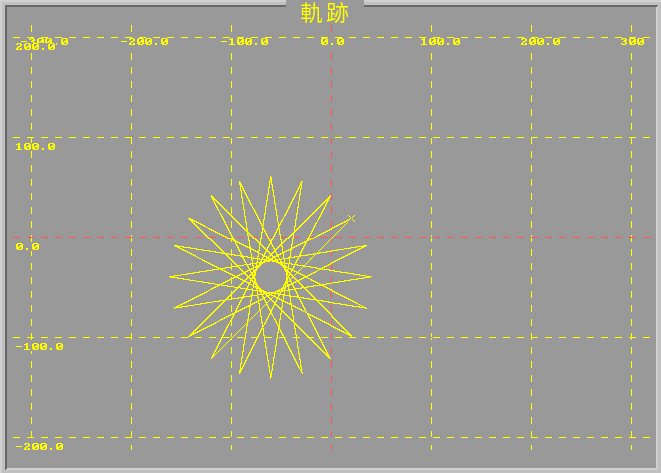

G16 範例圖形（F）
