4.15.4 刀徑補償範例：G41/G42
- SAMPL41.CNC
;先設定參數
;參數→刀具補償表
;刀具號碼 1 之半徑補償 =2.5 mm
;
;正規路徑開始
G17 G90
G92 X0 Y0 Z0
G0 X100. Y100.
M97 P1041 ;呼叫副程式 O1041
G0 X0 Y0
M01 ;正規路徑結束
;
;刀徑偏左補償開始
H1 ;選擇第一刀具表
G41 G0 X100. Y100.
M97 P1041 ;呼叫副程式 O1041
G40 G0 X0 Y0 ;結束 G41
M30 ;程式結束
;
O1041 ;副程式
G01 X200. F1500.
X190. Y110.
G03 X110.Y190.I-40.J40.
G01 X100. Y200.
Y100.
M99 ;副程式結束

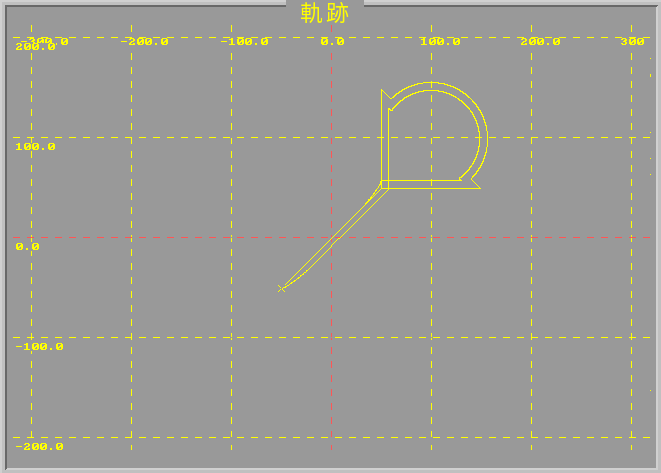

G41 範例圖形
- SAMPL42.CNC
;先設定參數
;參數→刀具補償表
;刀具號碼 1 之半徑補償 =2.5 mm
;正規路徑開始
G17 G90
G92 X0 Y0 Z0
G0 X100. Y100.
M97 P1042 ;呼叫副程式 O1042
G0 X0 Y0
M01 ;正規路徑結束
;
;刀徑偏右補償開始
H1 ;選擇第一刀具表
G42 G0 X100. Y100.
M97 P1042 ;呼叫副程式 O1042
G40 G0 X0 Y0 ;結束 G42
M30 ;程式結束
;
O1042 ;副程式
G01 X200. F1500.
X190. Y110.
G03 X110.Y190.I-40.J40.
G01 X100. Y200.
Y100.
M99 ;副程式結束

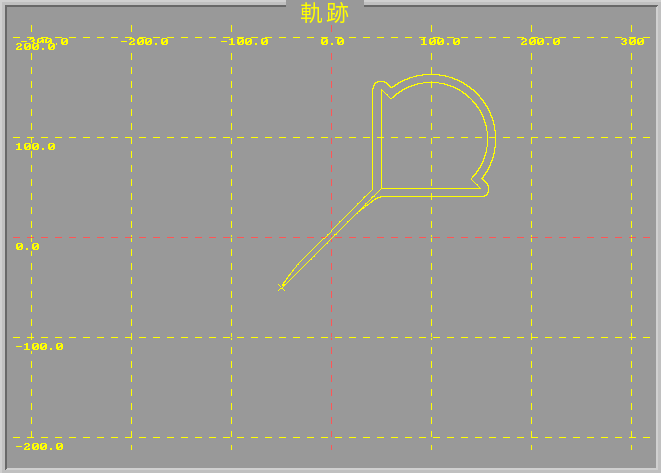

G42 範例圖形
