2.2.5 手動控制顯示畫面


手動控制可於機械參數設定由鍵盤操作或由第二面板操作，依實際接機而定。以下係以由鍵盤操作說明之，手動操作共有四種模式：


  • I 單動（Inc）

： 增量步輻精密定位
  • J 寸動（Jog）

： 連續移動粗略定位
  • L 手輪（Wheel）

： 手輪移動定位
  • H 歸零（HOME）

： 歸零


按 F4 即會出現如下圖所示的手動控制畫面，按 I、J、L、H 鍵選擇手動控制模式，或按 X、Y、Z、A、B、C 鍵選擇所要控制軸，按 ESC 鍵關閉手動控制畫面。

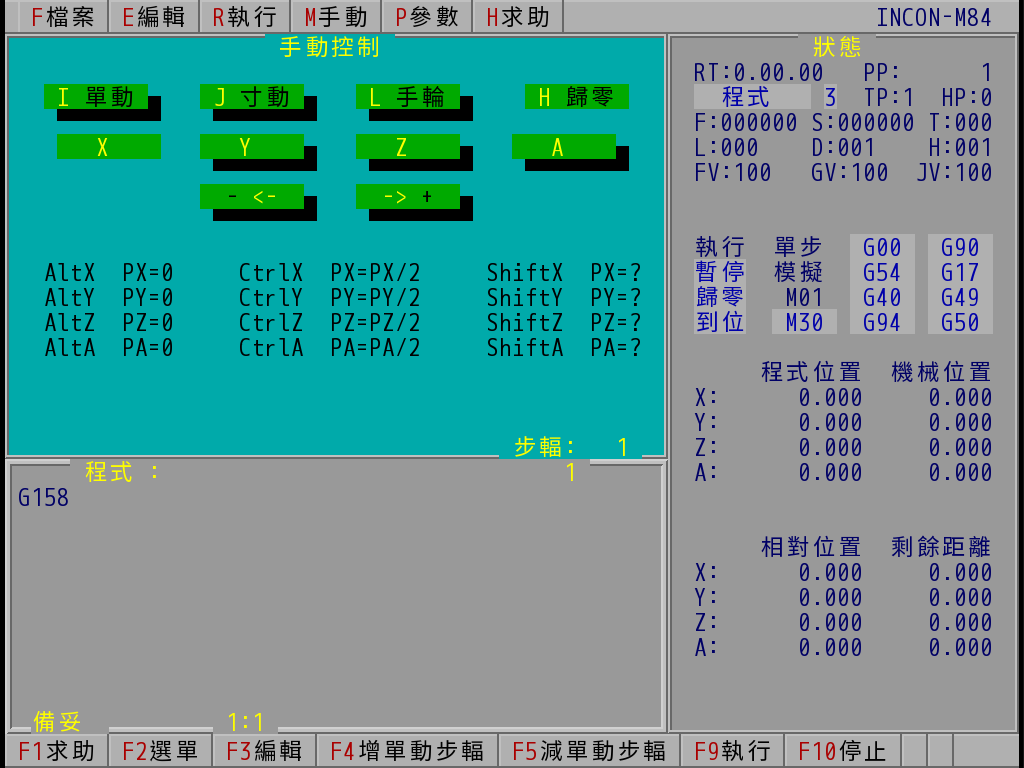

手動控制畫面（INCON-M84）

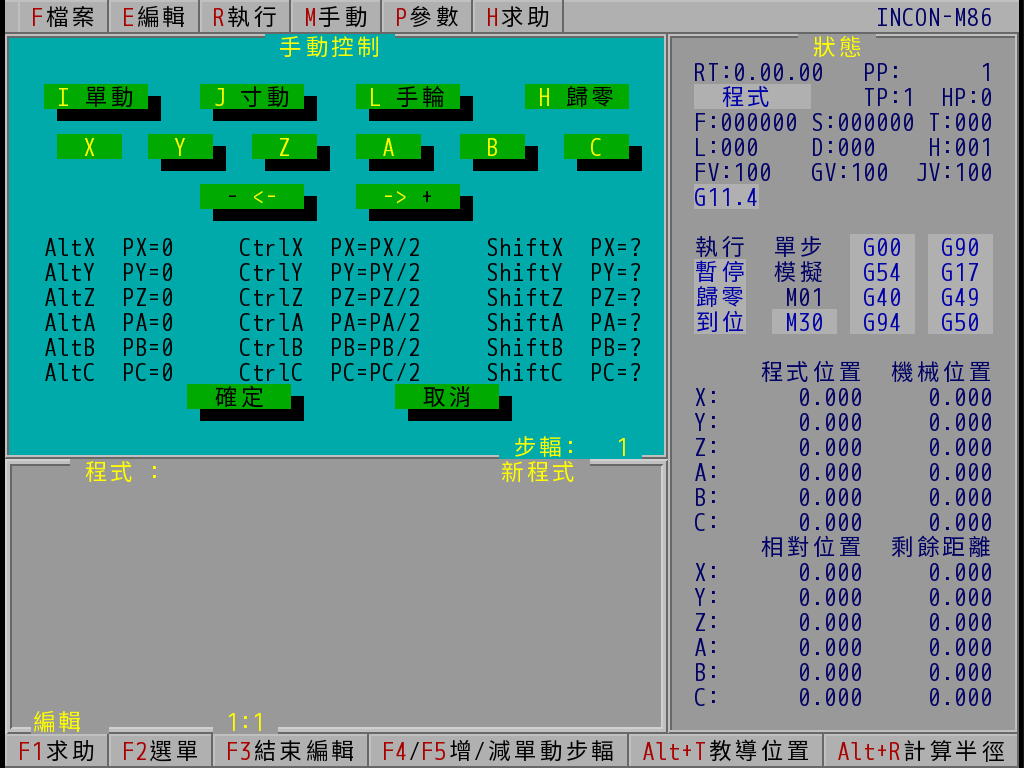

手動控制畫面（INCON-M86）

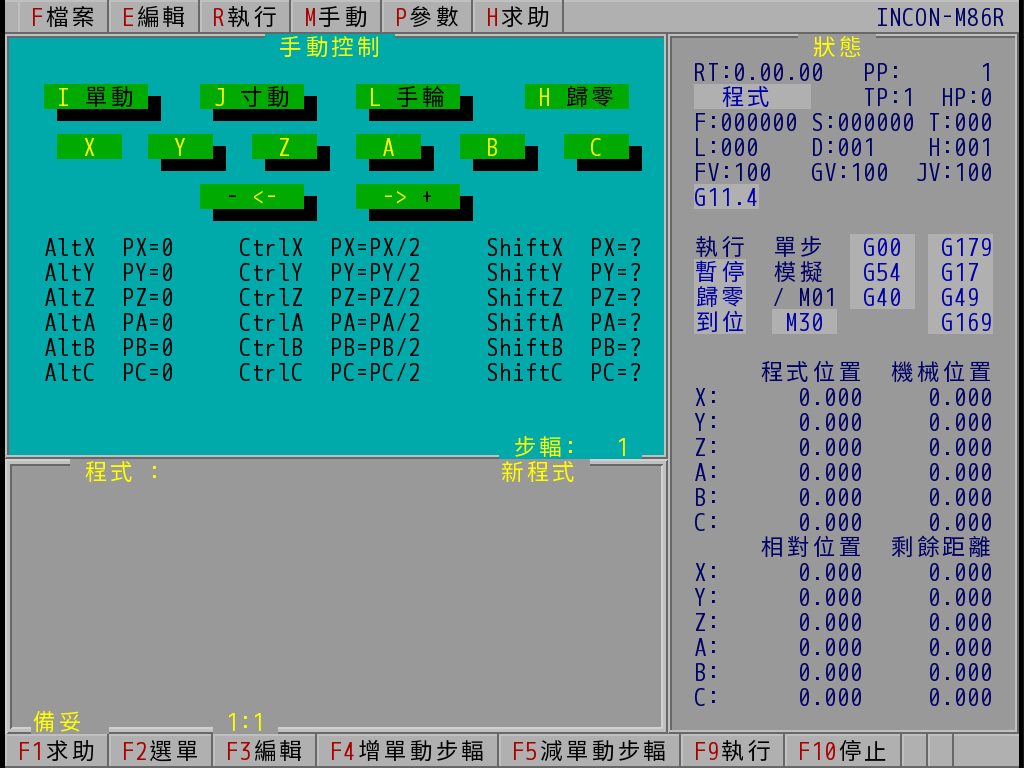

手動控制畫面（INCON-M86R）
