2.2.4 位置狀態顯示區


主畫面右方為位置狀態顯示區，如下圖所示。

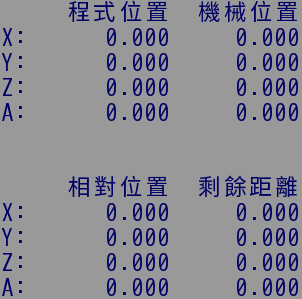

位置狀態顯示區（INCON-M84）

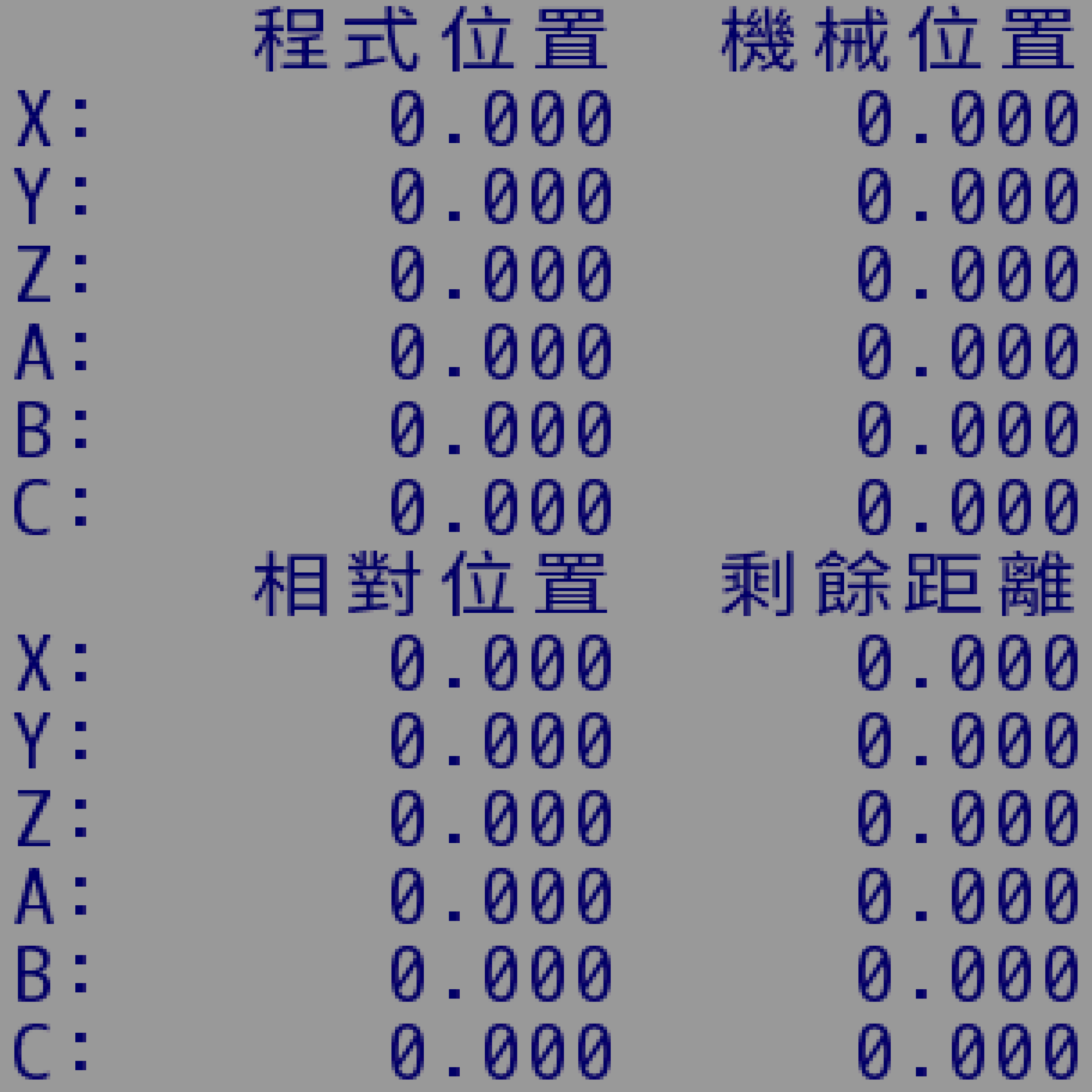

位置狀態顯示區（INCON-M86/M86R）


  • 程式位置

：

由指令所產生之動作命令所累積的位置，單位為進給單位（FU）。
  • 機械位置

：

實際產生之脈衝所累積的位置，單位為進給單位（FU）。
  • 剩餘距離

：

正在執行之指令的剩餘距離，單位為進給單位（FU）。
  • 相對位置

：

上次執行過 "相對位置重置" 後所移動之總距離。


註 1.

系統位置數據的最小位數為一個進給單位（FU）。距離的基本單位即為進給單位，其數值等於 0.001 mm（1 μm）。

註 2.

於刀長補正過程中，程式位置之 Z 值是顯示尚未補正的座標值。但若在刀徑補償過程中，程式位置之 X、Y 值顯示的則是已補償的座標值。
