INCON-M84/M86/M86R Manual

：

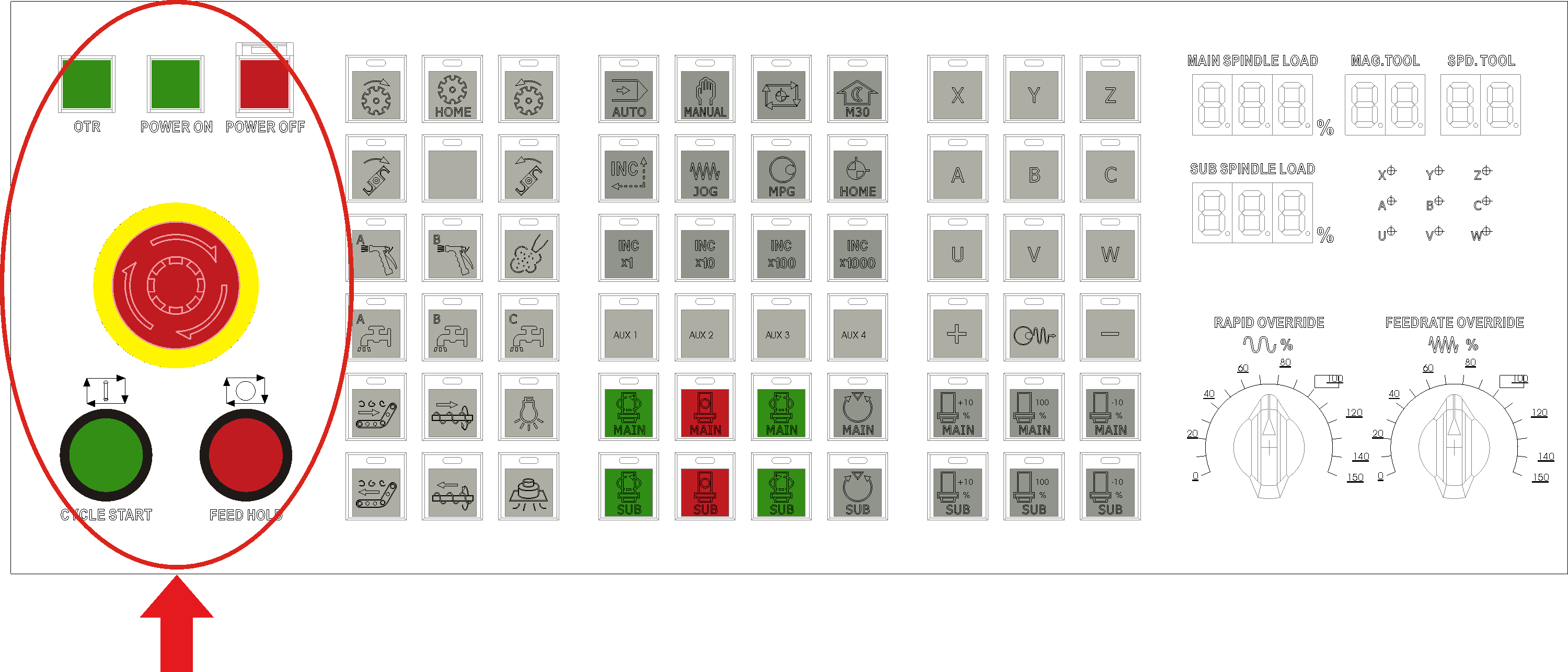

Servo power ON.

：

System power ON.

：

Power off.

：

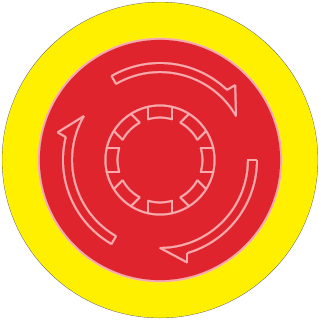

Emergency stop.

：

Cycle start.

：

Feed hold.

：

Tool magazine forward.

：

Turn tool magazine to origin, tool #1.

：

Tool magazine backward.

：

Quit manual mode.

：

Enter manual mode.

：

Auto homing.

：

Auto shutdown after M30.

：

Activate X-axis in manual mode.

：

Activate Y-axis in manual mode.

：

Activate Z-axis in manual mode.

：

Gripper arm forward.

：

Reserved.

：

Gripper arm backward.

：

Manual-increment mode.

：

Manual-jog mode.

：

Manual-handwheel mode.

：

Manual-homing mode.

：

Activate A-axis in manual mode.

：

Activate B-axis in manual mode.

：

Activate C-axis in manual mode.

：

Air Blaster A.

：

Air Blaster B.

：

Oil mist.

：

Increment step X1.

：

Increment step X10.

：

Increment step X100.

：

Increment step X1000.

：

Activate U-axis in manual mode.

：

Activate V-axis in manual mode.

：

Activate W-axis in manual mode.

：

Coolant A.

：

Coolant B.

：

Coolant C.

：

Aux 1.

：

Aux 2.

：

Aux 3.

：

Aux 4.

：

move activated axis forward in manual mode.

：

Handwheel feed.

：

move activated axis backward in manual mode.

：

Chip conveyor forward.

：

Auger conveyor forward.

：

Working lamp.

：

Spindle CW.

：

Spindle stop.

：

Spindle CCW.

：

Spindle orientation.

：

Spindle speed +10%.

：

Spindle speed 100%.

：

Spindle speed -10%.

：

Chip conveyor backward.

：

Auger conveyor backward.

：

Oil mist collector.

：

Sub-spindle CW.

：

Sub-spindle stop.

：

Sub-spindle CCW.

：

Sub-spindle orientation.

：

Sub-spindle speed +10 %.

：

Sub-spindle speed 100 %.

：

Sub-spindle speed -10 %.

：

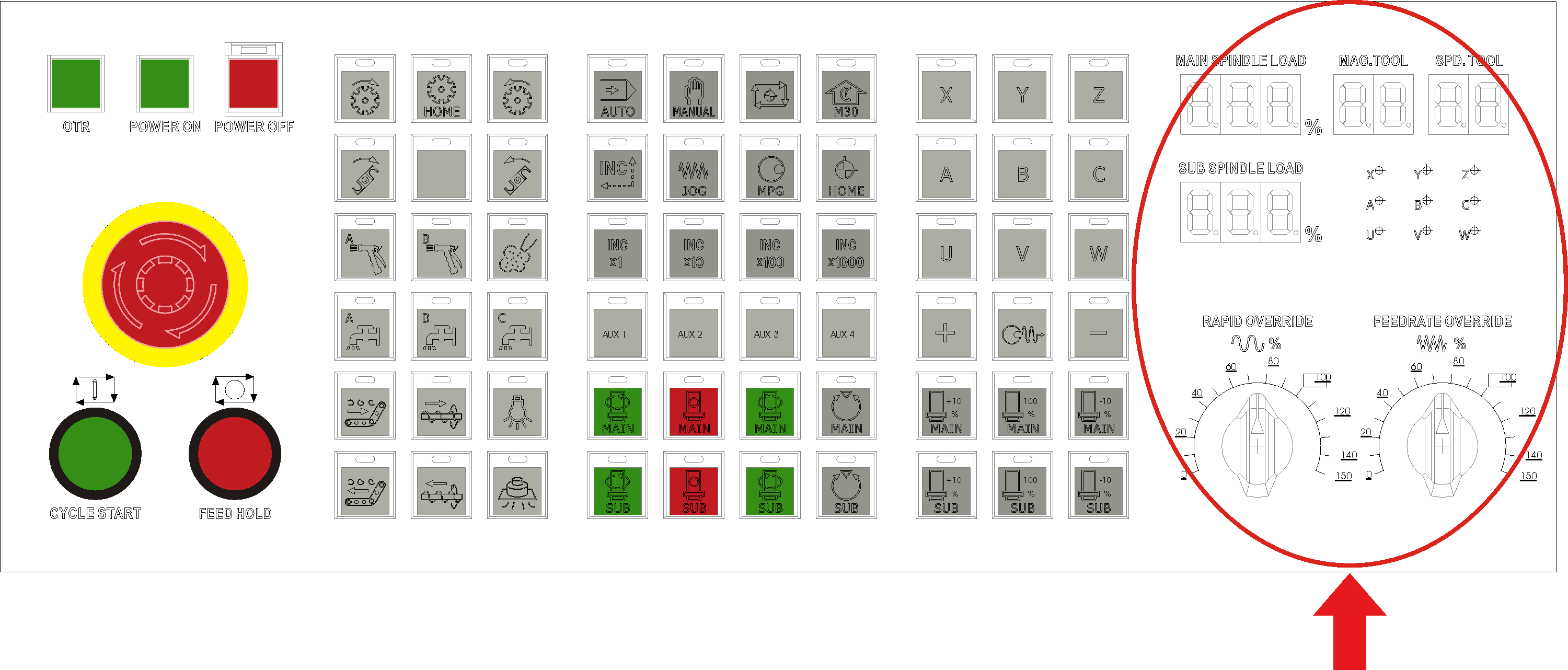

Main Spindle Load.

：

Tool number on tool magazine.

：

Tool number on spindle.

：

Sub-spindle load.

：

Indicator of X-axis origin. (Light up after homing)

：

Indicator of Y-axis origin.

：

Indicator of Z-axis origin.

：

Indicator of A-axis origin.

：

Indicator of B-axis origin.

：

Indicator of C-axis origin.

：

Indicator of U-axis origin.

：

Indicator of V-axis origin.

：

Indicator of W-axis origin.

：

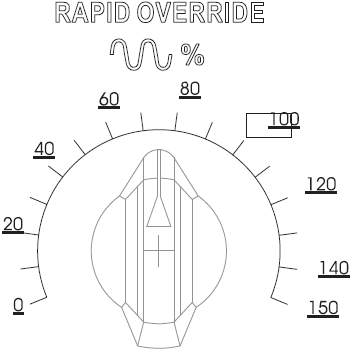

Percentage of G00 override.

：

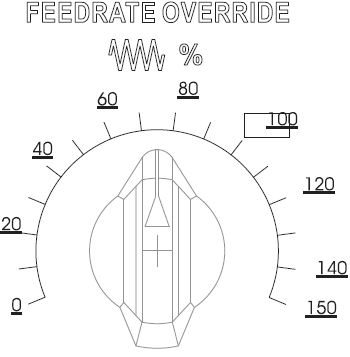

Percentage of feedrate override.
