1.4.6 輸出接頭

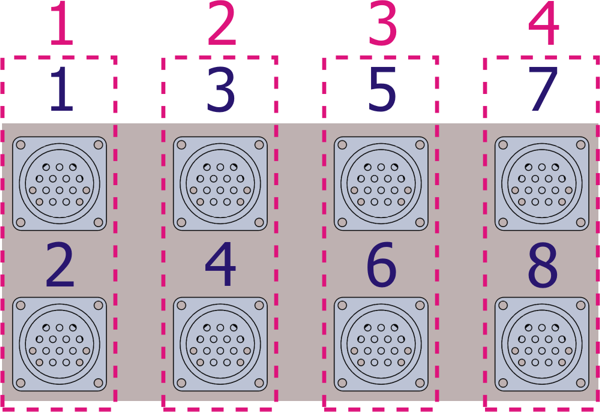

兩個接頭為一對,單一輸出接頭內有 8 組輸出接點,一組輸出接點包括 NO 點、COM 點,組成一組常開接點,第一對輸出接頭內接點額定容量為 AC 250V 8A 或 DC 24V 8A,其餘每對的額定容量為 AC 250V 3A 或 DC 24V 3A,控制箱最多可有 4 對輸出接頭,第 3、4 對接頭為選配。
輸出接頭 1 為 O1-X、輸出接頭 2 為 O2-X,下列以第一組輸出接頭 1、2 為例:
輸出接頭 1 |
輸出接頭 2 |
|||
腳位 |
功能 |
腳位 |
功能 |
|
1 |
O1-NO1 |
1 |
O2-NO1 |
|
2 |
O1-COM1 |
2 |
O2-COM1 |
|
15 |
O1-NO8 |
15 |
O2-NO8 |
|
16 |
O1-COM8 |
16 |
O2-COM8 |
註 1. |
O1-NO1~O1-COM4 為保留,接頭上並無功能。 |
註 2. |
線材規格,建議第 1 對輸出接頭之連接線使用 0.5 mm2 16C 控制電纜線,而第 2~4 對輸出接頭之連接線使用 0.2 mm2 16C 控制電纜線,最大完成外徑皆不可超過 11.5 mm。 |
