1.4.5 輸入接頭

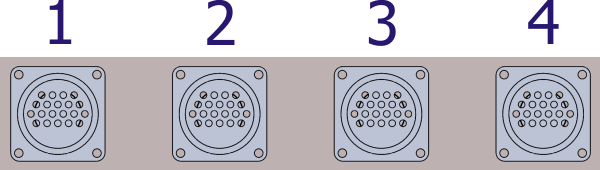

INCON-R8 控制箱共有 4 組輸入接頭,其中 1、2 組為標準配件,3、4 組為選配。


每組輸入接頭有 16 個輸入接點。

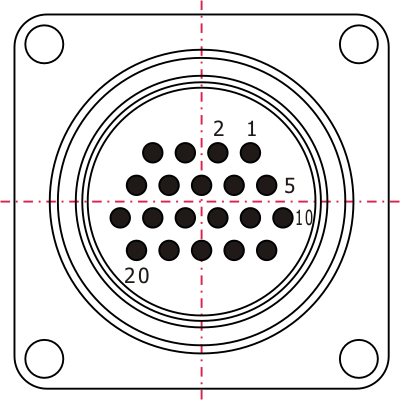

輸入接頭 1 為 I1-X、接頭 2 為 I2-X,下列以輸入接頭 1 為例:

腳位

功能

腳位

功能

1

I1-1

11

I1-11

2

I1-2

12

I1-12

3

I1-3

13

I1-13

4

I1-4

14

I1-14

5

I1-5

15

I1-15

6

I1-6

16

I1-16

7

I1-7

17

I1-COM

8

I1-8

18

24VIO

9

I1-9

19

24GIO

10

I1-10

20

保留


註.  線材規格,建議使用 0.2 mm2 20C 控制電纜線。

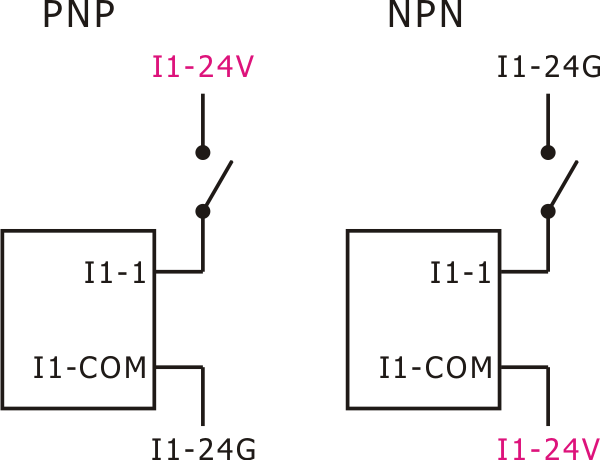

輸入接頭可以接成 PNP 接法(共點接 DC 24G,輸入點對 DC 24V 導通)或是 NPN 接法(共點接 DC 24V,輸入點對 DC 24G 導通),同一接頭內只可在 NPN 接法或 PNP 接法中擇一使用,不可同時使用 NPN 及 PNP 兩種接法,控制箱有提供 24V 6.5A,可由各輸入接頭上 24VIO、24GIO 接出。
