3.12.3 負向螺距誤差補償表


INCON-M84/M86/M86R 除具備原有的螺距誤差補償外，也具備負向螺距誤差補償的功能，亦即螺距誤差的補償值在軸向運動是正向或負向的時候，是分別以兩個不同的誤差補償表來設定。


當負向螺距誤差補償表之補償值全部皆為 0 時，螺距誤差補償的方式同單一補償表之補償方式，也就是正向與負向皆使用 "機械參數→螺距誤差補償表" 的補償值。當負向的螺距誤差補償表有任一值不是 0 時，則正向運動使用原螺距誤差補償表，負向運動使用負向螺距誤差補償表來補償。因此，在 "機械參數→進階→負向螺距誤差補償表" 可分別設定各軸之負向螺距補償表。


按下 "機械參數→進階→負向螺距誤差補償表" 後會跳出可選擇 X 軸、Y 軸、Z 軸、A 軸（、B 軸、C 軸）的軸向選單。可用上下方向鍵來切換 X 軸、Y 軸、Z 軸、A 軸（、B 軸、C 軸），確定選擇請按 ENTER 鍵。

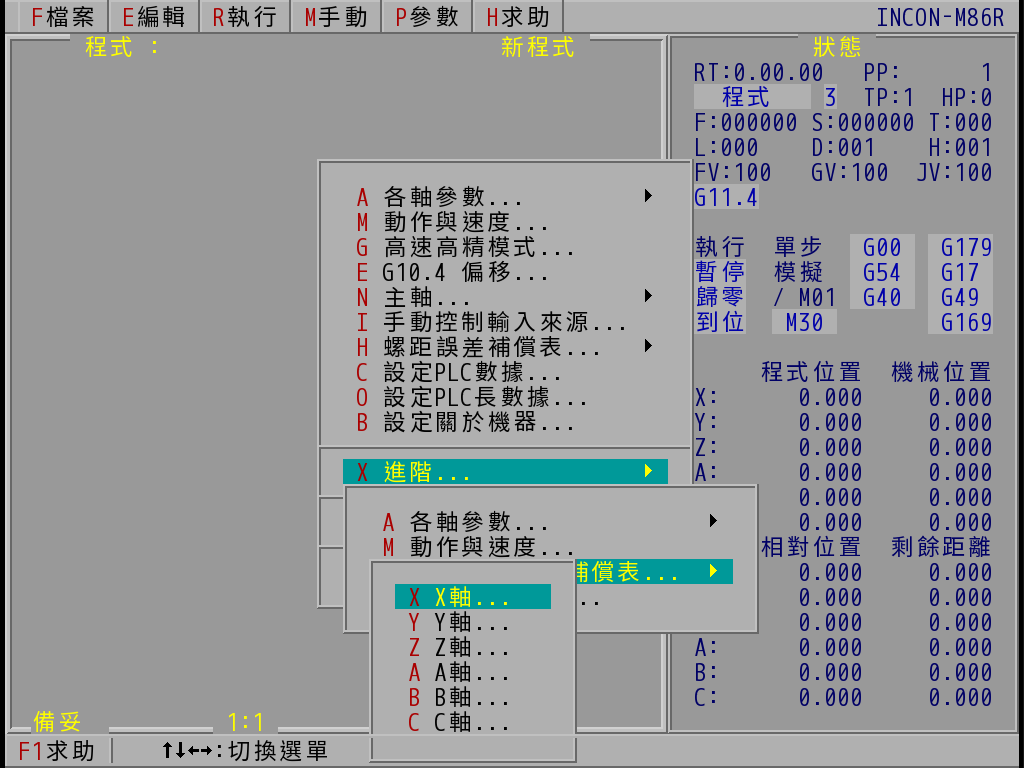

"進階→負向螺距誤差補償表" 軸向選單 (M84 有 4 個軸向；M86/M86R 有 6 個軸向)

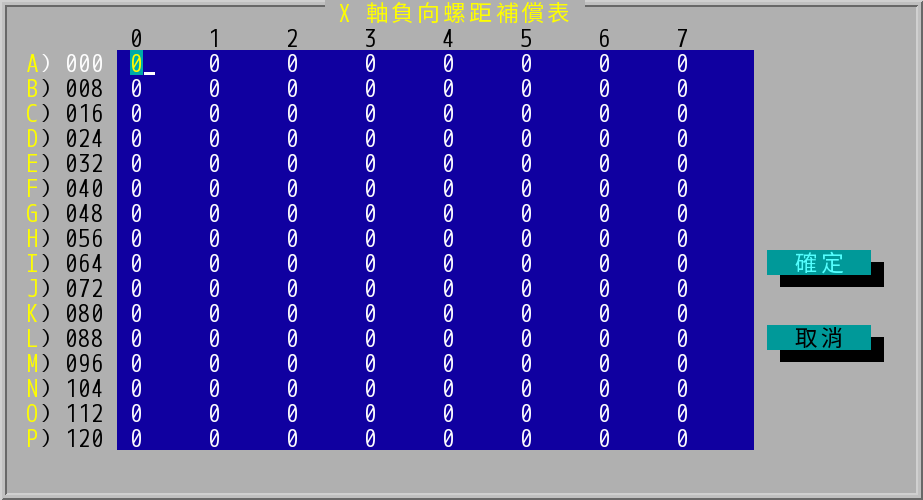

"X 軸負向螺距補償表" 對話盒


註 1.

負向螺距誤差補償表之段長與零點使用正向螺距誤差補償表之設定。

註 2.

正向/負向螺距誤差補償值設定方式之詳細說明請參照雷射量測背隙與螺距誤差補償及螺距誤差與負向螺距誤差補償。
