3.2.5.4.2 矩陣式物件模式
格式：G70.22 C_I_ J_A_B_(D_)
@ G70.11(G41/G42)P_X_Y_Z_(U_V_W_)C_J_K_Q_R_I_E_F_
（以輪廓袋狀側銑為例）

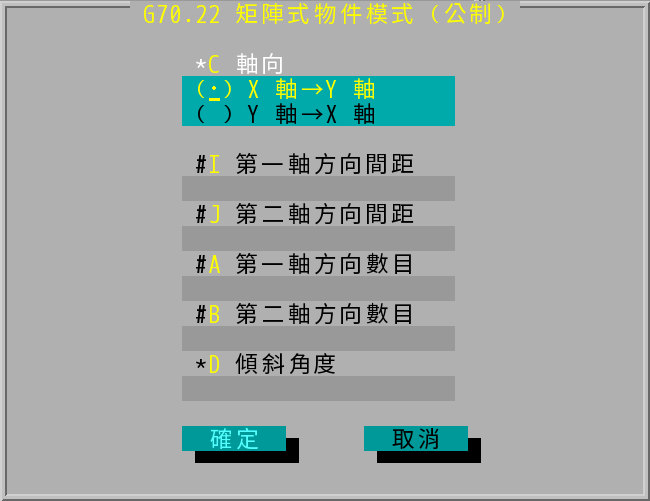

"G70.22 矩陣式物件模式" 對話盒

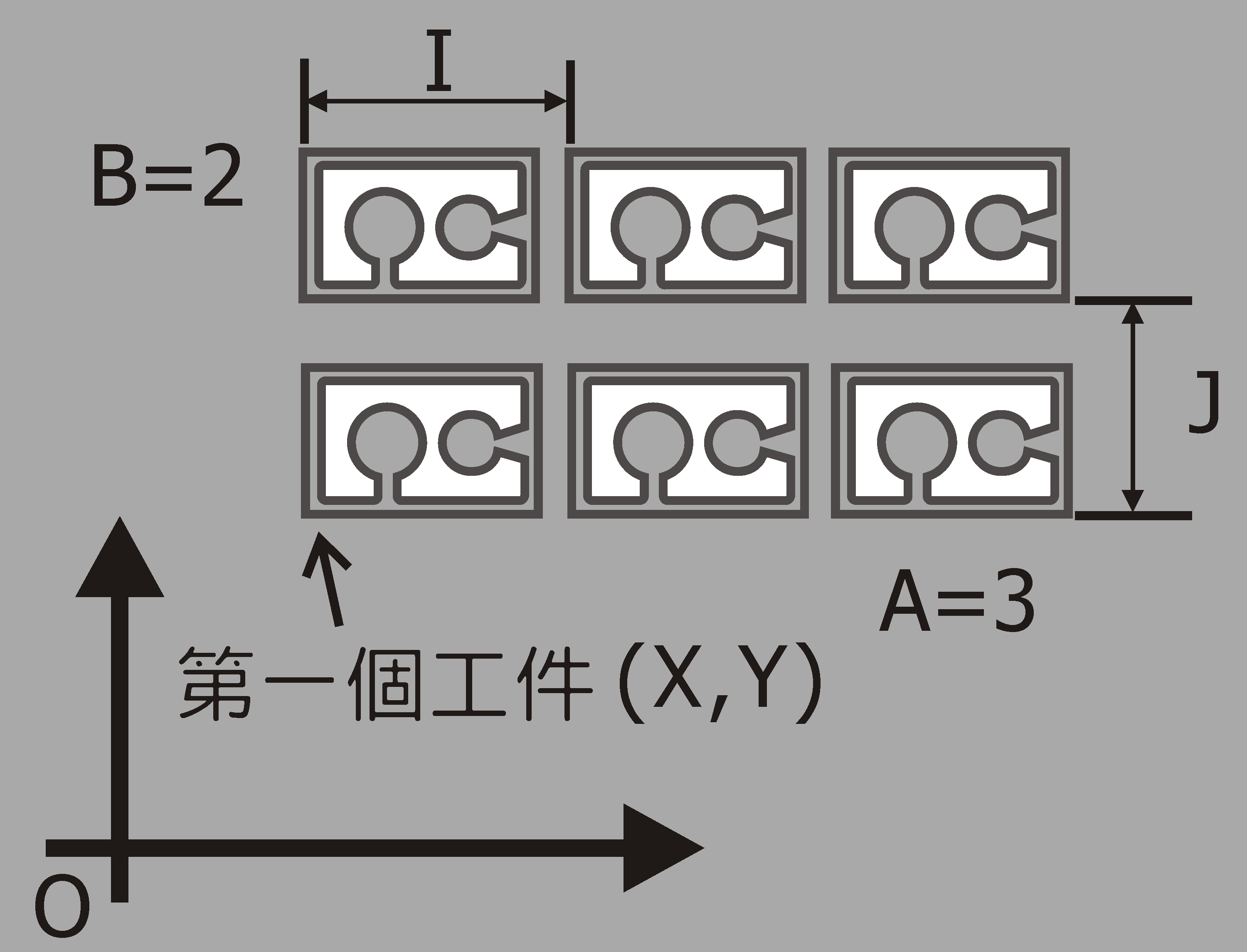

矩陣式物件模式示意圖
- 軸向：設定物件優先軸向。程式中若為 C0，則先沿 X 軸切削，而後 Y 軸；若為 C1，則先沿 Y 軸切削，而後 X 軸。
- 第一軸方向間距：在第一軸方向上連續兩物件間之距離。
- 第二軸方向間距：在第二軸方向上連續兩物件間之距離。
- 第一軸方向數目：在第一軸方向上欲加工之物件數，此值不可為負數。
- 第二軸方向數目：在第二軸方向上欲加工之物件數，此值不可為負數。
- 第一軸及第二軸之軸向視設定之工作平面（G17/G18/G19）而定。
- 第一個加工物件的起始位置（X,Y）於 @ 後面所接之加工指令中指定。
- 完成矩陣式物件加工後，刀具停在最後一個物件位置上方的原起始高度處。
- 傾斜角度：矩陣式物件模式對起始物件之起始點之旋轉角度。此選項前標有 "*" 代表該選項可選擇也可不選，因此不一定要輸入。

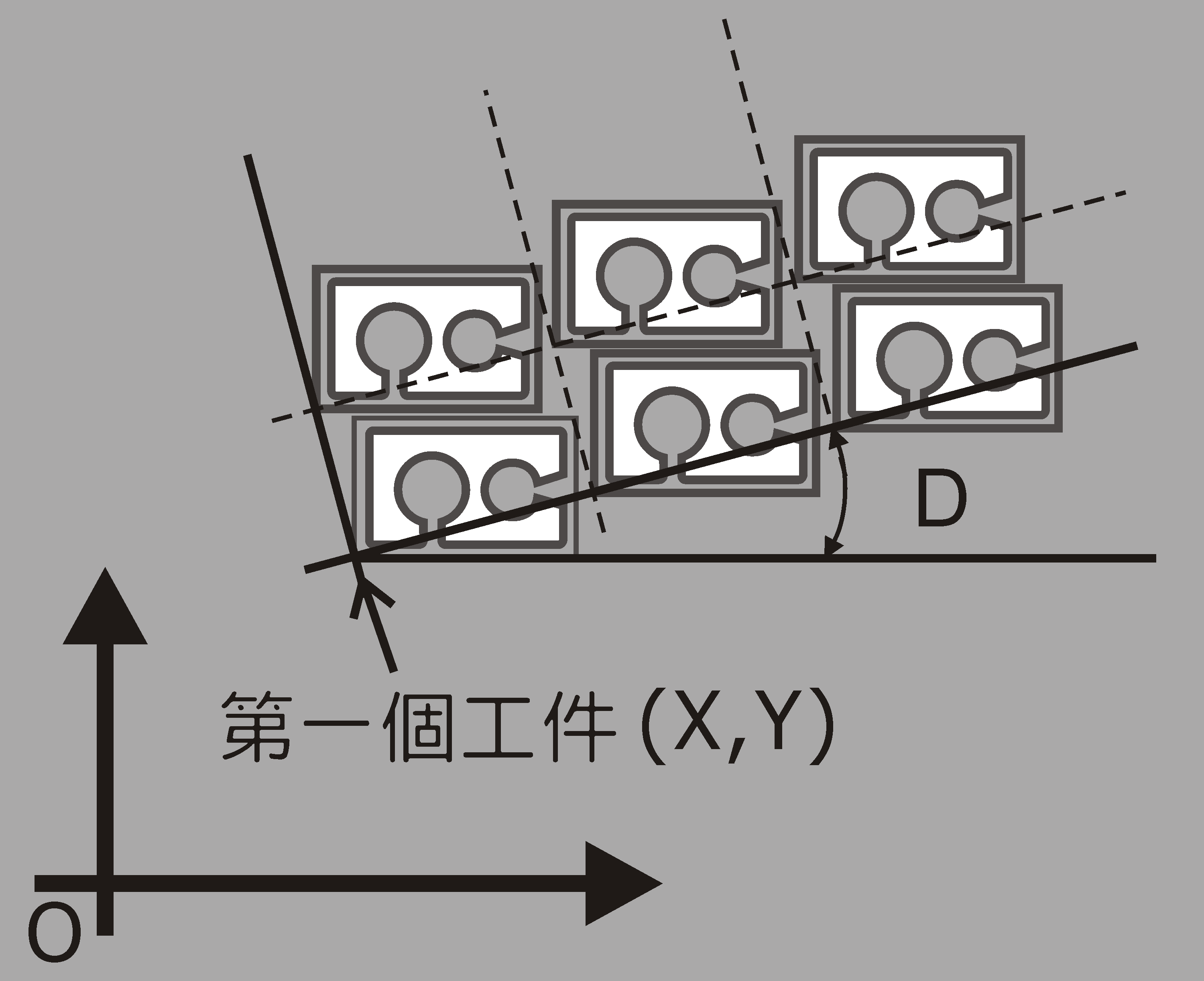

"傾斜角度" 的矩陣式物件模式示意圖
