3.2.5.4.3 圓弧式物件模式
格式：G70.23 (X_Y_/R_A_)I_L_
@ G70.11(G41/G42)P_X_Y_Z_(U_V_W_)C_J_K_Q_R_I_E_F_
（以輪廓袋狀側銑為例）

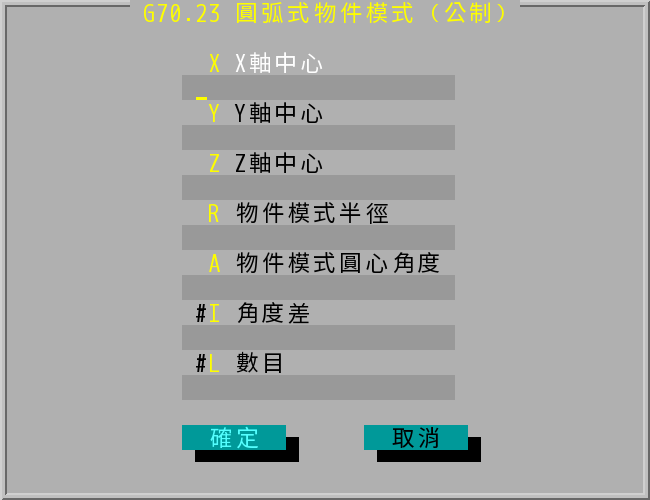

"G70.23 圓弧式物件模式" 對話盒

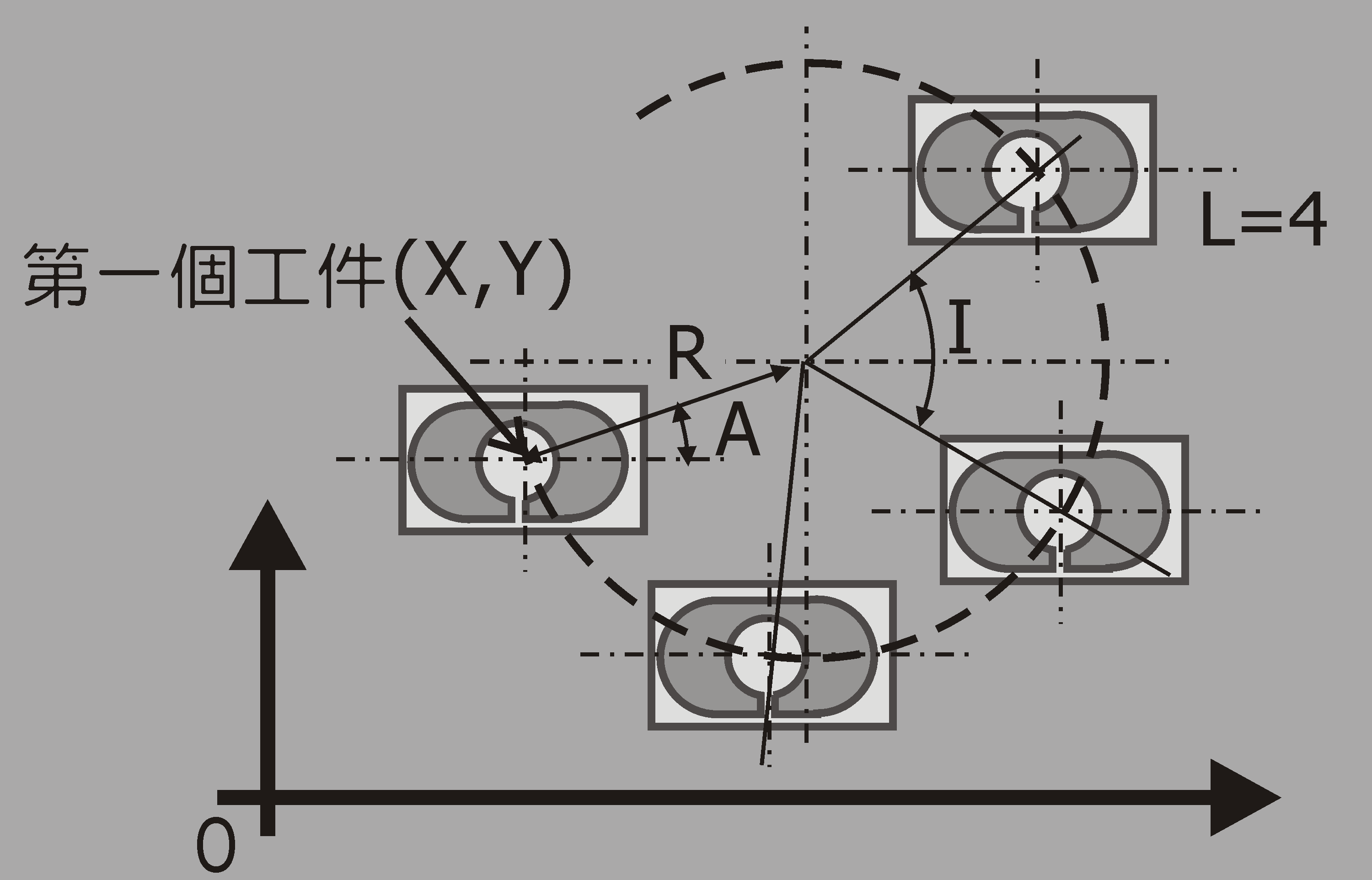

圓弧式物件模式示意圖
- X/Y/Z 軸中心：圓弧式物件模式中心由工作平面之第一軸和第二軸定義之，此乃為由起始物件之起始點到圓弧式物件模式中心之距離。（第一軸及第二軸之軸向視設定之工作平面（G17/G18/G19）而定）
- 物件模式半徑：圓弧式物件模式之半徑，此值不可為負數。
- 物件模式圓心角度：圓弧式物件模式之起始角度，此乃為由第一軸至由起始物件之起始點到圓弧式物件模式之中心連線所構成之角度。
- 角度差：圓弧式物件模式之角度差。
- 數目：欲加工之物件數，此值不可為負數。
- 第一個加工物件的起始位置（X,Y）於 @ 後面所接之加工指令中指定。
- 完成圓弧式物件加工後，刀具停在最後一個物件位置上方的原起始高度處。
