3.2.5.1.3 圓弧插值（G02/G03）
格式：
G02/G03 X_Y_（Z_）R_F_ |
;給半徑方式 |
G02/G03 X_Y_（Z_）I_J_（I_K_/J_K_）F_ |
;給圓心方式 |
G02/G03 I_J_（I_K_/J_K_）A_F_ |
;給角度方式 |
選擇 "圓弧插值" 功能後，會跳出一對話盒如下圖所示。

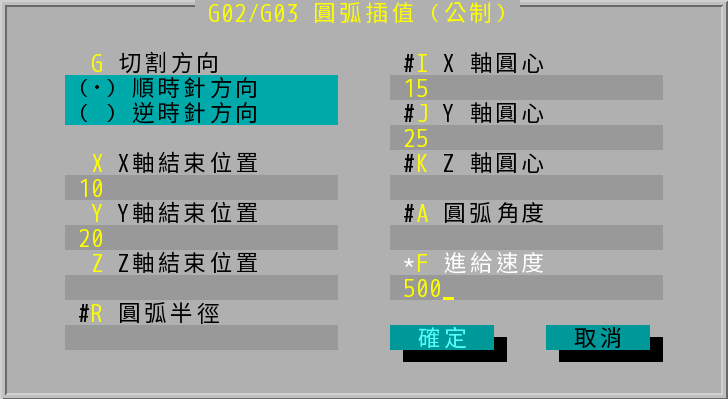

"G02/G03 圓弧插值" 對話盒
輸入數值並按下 ENTER 確定後，在程式顯示區即自動插入對應之指令行如下圖所示。此對話盒可輔助插入 G02/G03 正逆圓或圓弧插值指令，圓或圓弧之結束位置可使用絕對座標/增量值或直角/極座標表示。

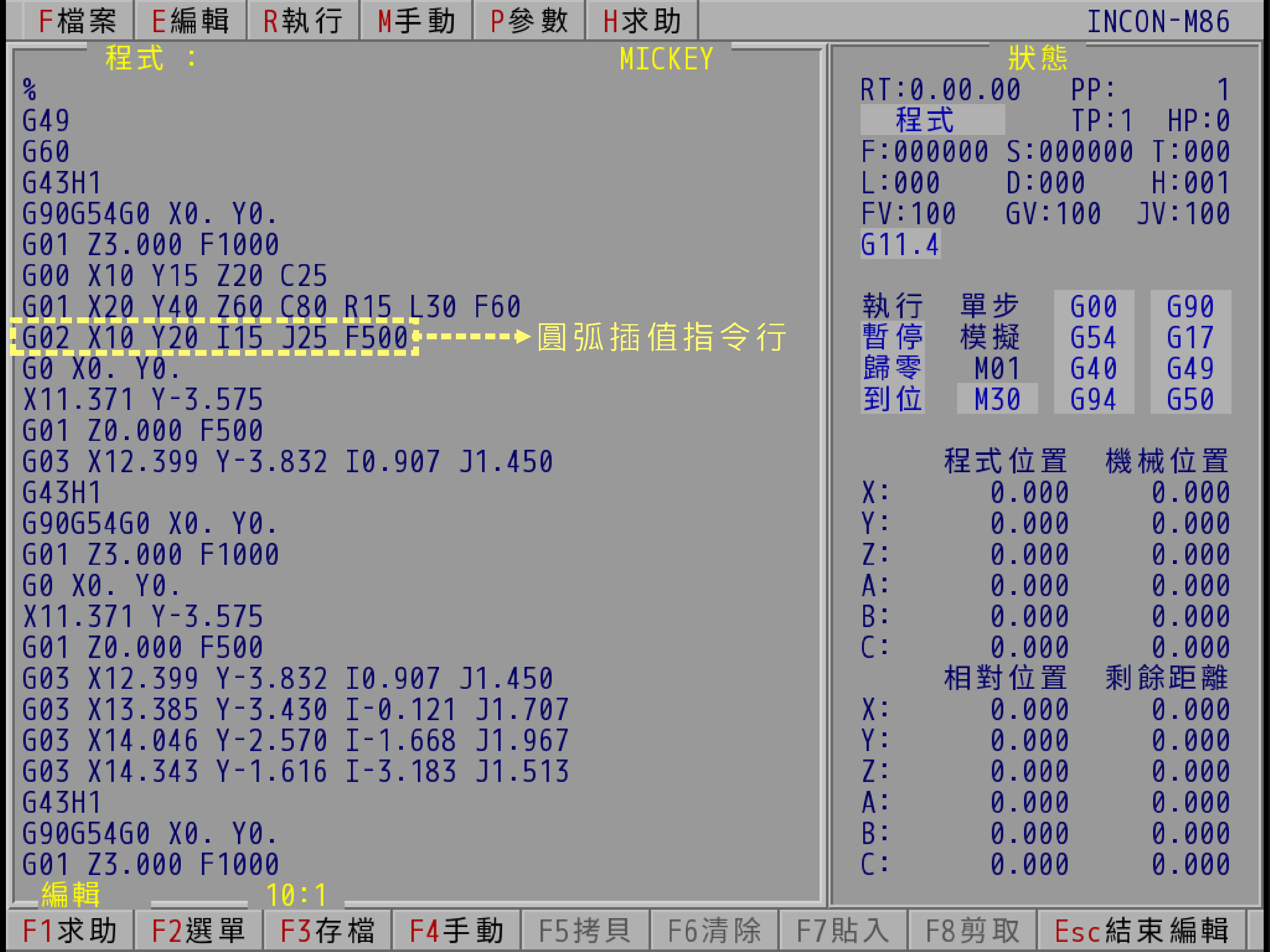

圓弧插值指令行（以 INCON-M86 為例）
- 切割方向：可指定依順時針或逆時針方向切割，其指令碼在程式中為 G02/G03。
- X/Y/Z 軸結束位置：圓弧插值之結束位置，可為絕對座標值或相對增量值。
- 其中前面標示有 "#" 的項目可以組合成三種不同格式的圓弧指令，以下以 G17 模式（選擇 XY 平面）為例：
- 給半徑方式：輸入 X 軸結束位置、Y 軸結束位置與圓弧半徑。若 R 為負值，則該弧會大於 180 度。
- 給圓心方式：輸入 X 軸結束位置、Y 軸結束位置與 X 軸圓心、Y 軸圓心。其中 X 軸圓心、Y 軸圓心為圓心相對於起點的距離。
- 給角度方式：輸入 X 軸圓心、Y 軸圓心與圓弧角度。
- 進給速度：切削速度，若先前已設定過，且不需更改其值，則不需輸入，系統將自動沿用上次之設定值。
註. 有關圓與圓弧插值三種方式之詳細說明，請參閱程式碼。
