5.1.3 機械模型


INCON-M86R 的五軸實時座標轉換功能支援三種形式，其中每種形式包含兩種機械模型，因此共可支援六種機械模型，說明如下：

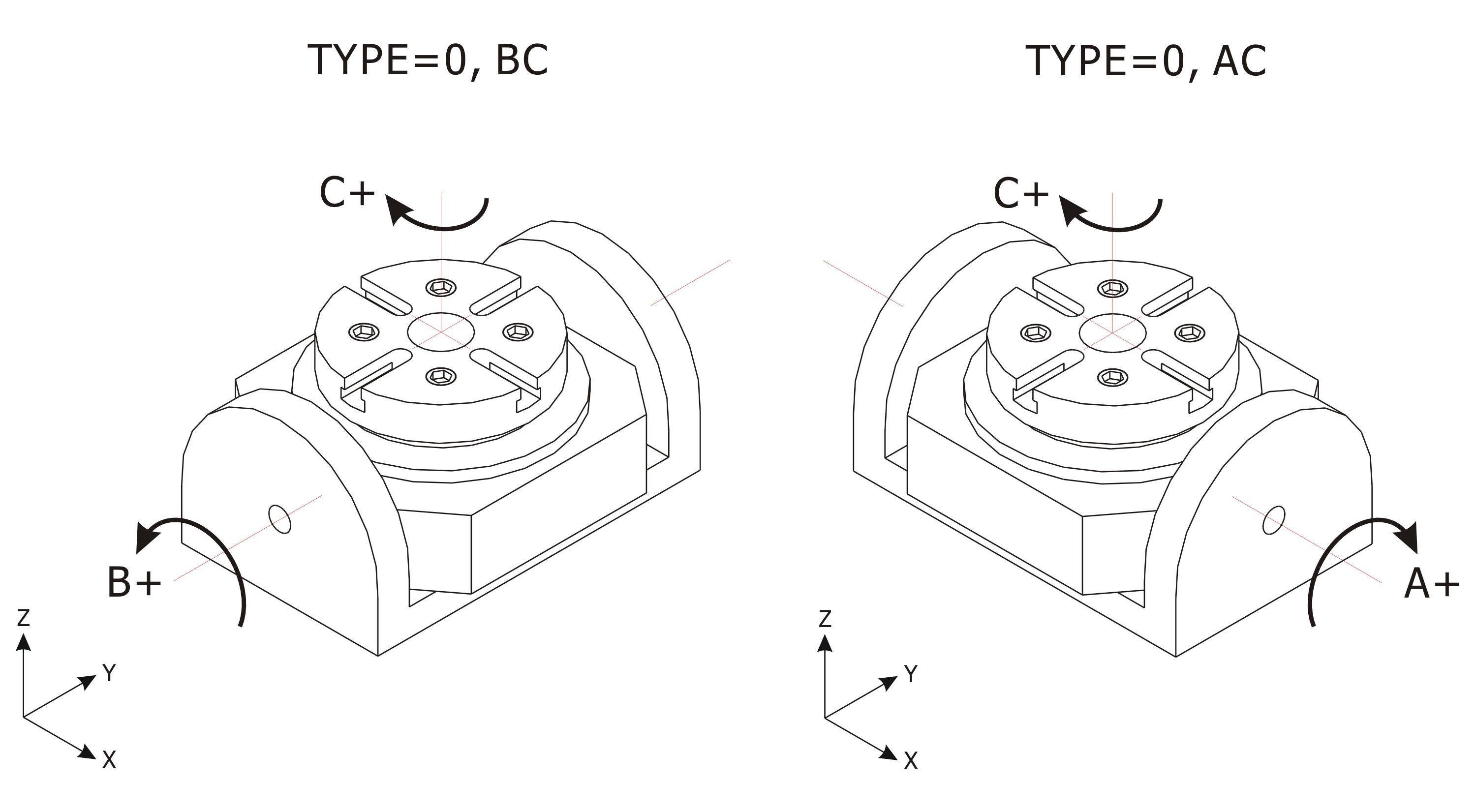

  • 形式 0，由 B（A）、C 軸的旋轉機構來夾持工件旋轉。


機台類型示意圖（形式 0）

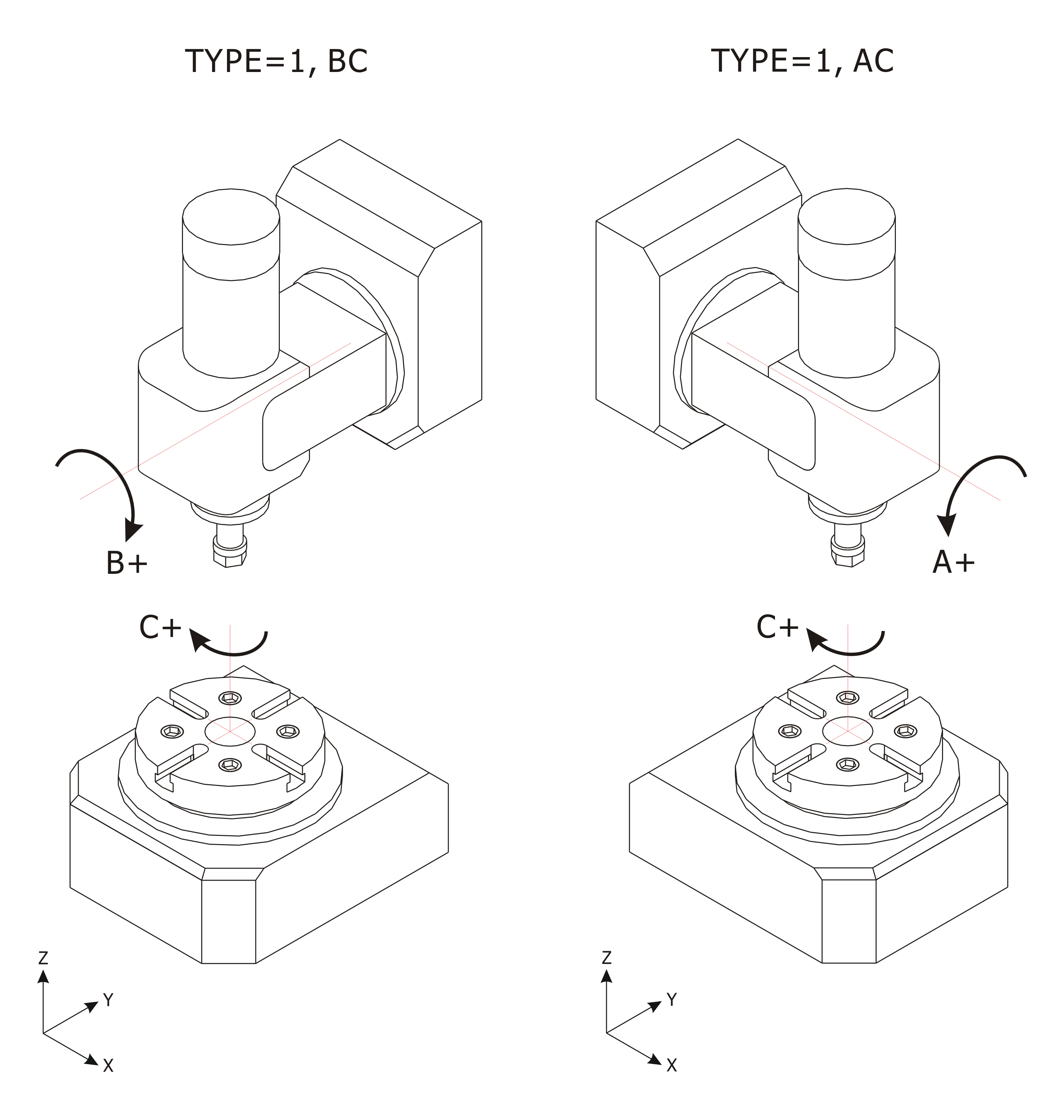

  • 形式 1，C 軸為旋轉軸並夾持工件，而 B（A）軸為傾斜軸並夾持刀具。


機台類型示意圖（形式 1）

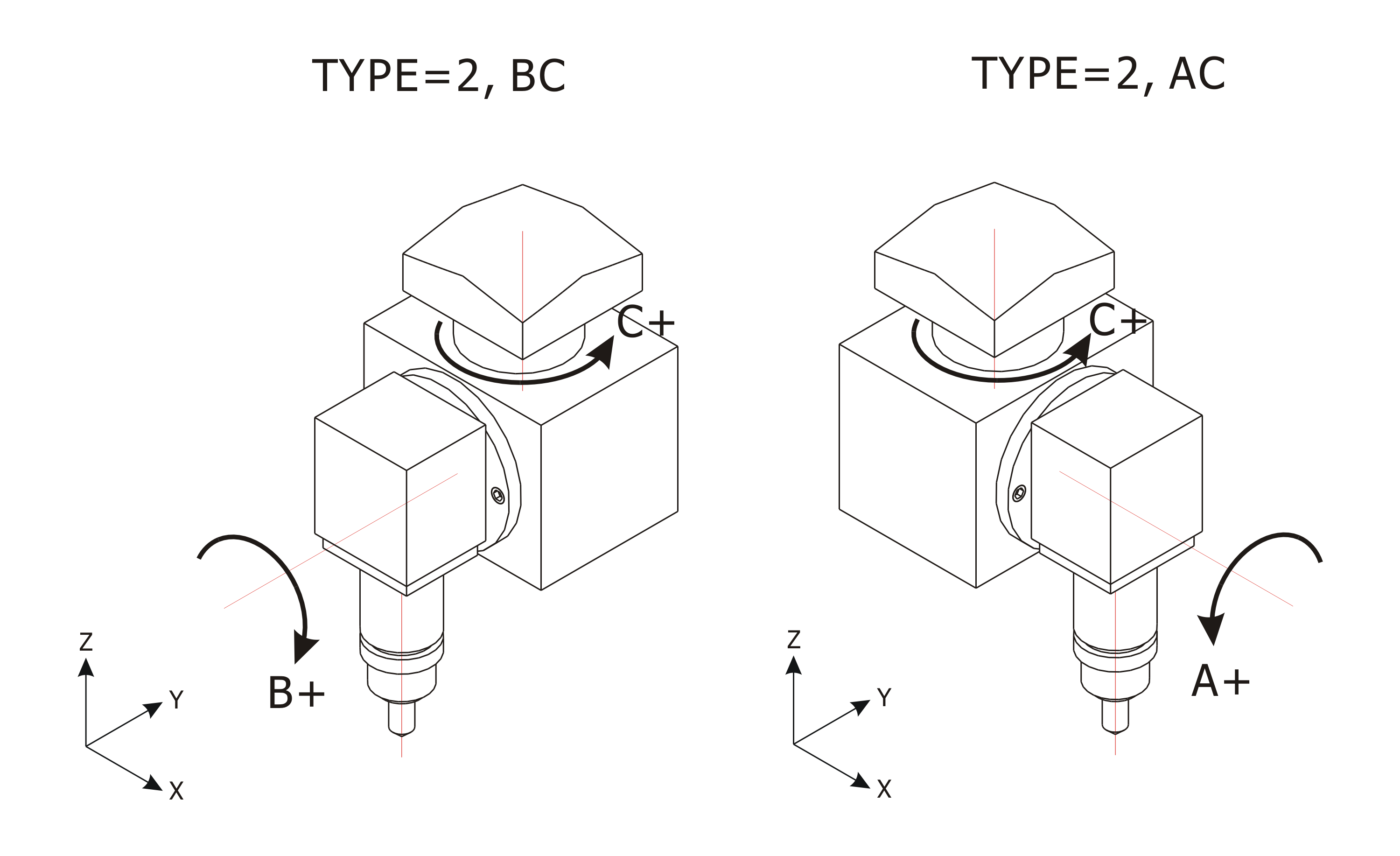

  • 形式 2，由 B（A）、C 軸的旋轉機構來夾持刀具旋轉。


機台類型示意圖（形式 2）
