1.4.1 控制箱各部位名稱與功能

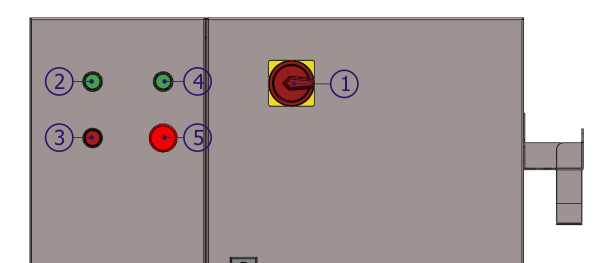

正視圖:

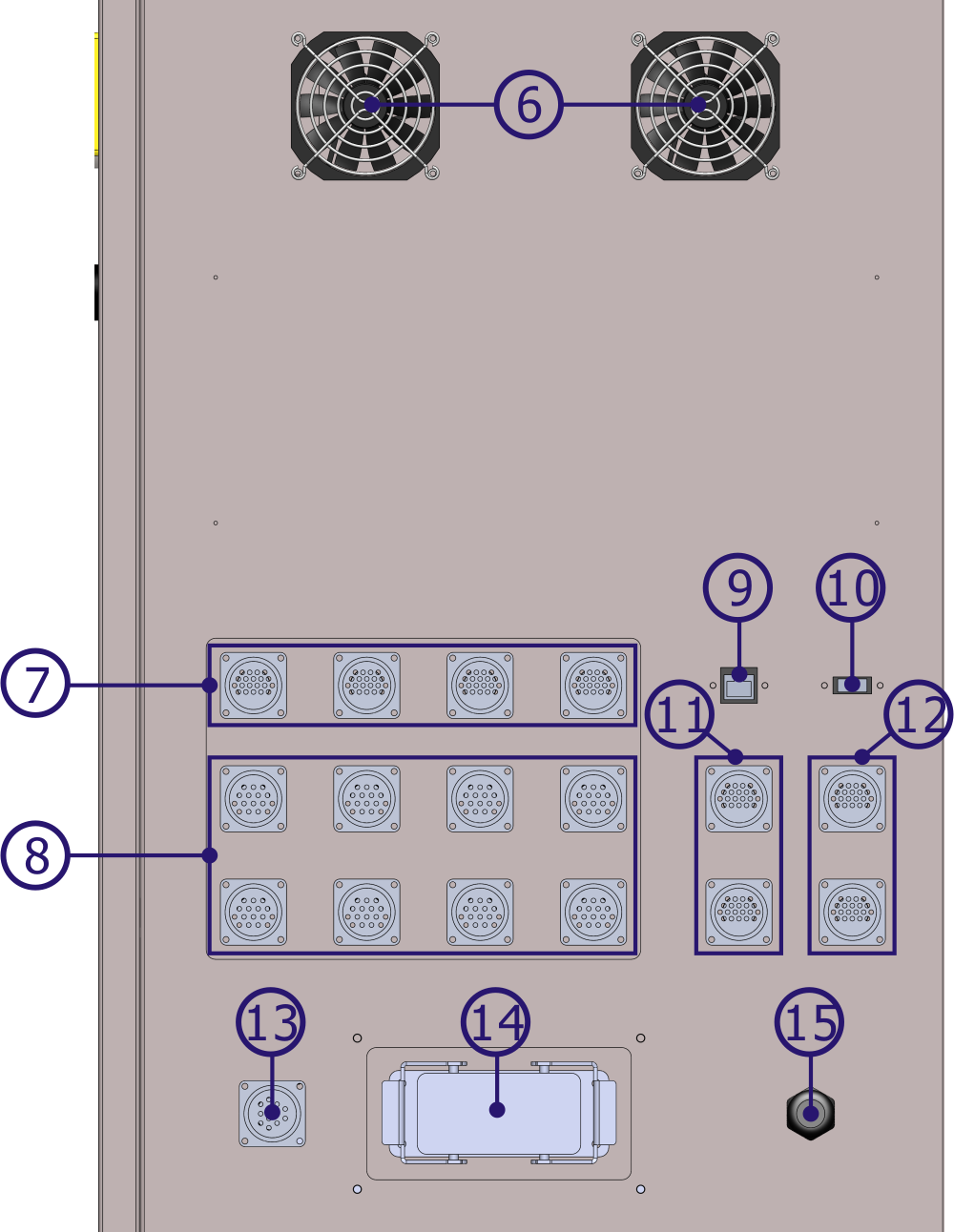

右視圖:

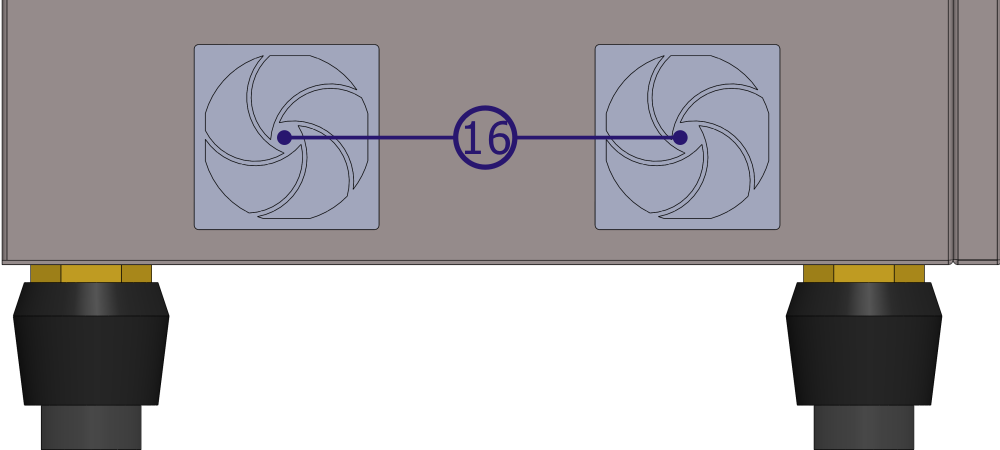

左視圖:
編號 |
名稱 |
功能說明 |
1 |
總電源 |
確實關上控制箱門板後才可轉動 |
2 |
系統電源 開 |
按下後啟動系統電源,同時綠燈亮起 |
3 |
系統電源 關 |
總電源開啟後紅燈亮起,啟動系統電源後紅燈滅;按下後關閉系統電源,紅燈重新亮起 |
4 |
馬達電源 |
系統啟動完成後綠燈亮並自動啟動馬達電源 |
5 |
警急停止開關 |
按下後切斷馬達電源,復歸後需手動啟動馬達電源 |
6 |
風扇排氣口 |
控制箱風扇排氣口 |
7 |
輸入接頭 |
輸入接頭,由左至右分別為輸入 1~輸入 4,詳請參照輸入接頭 |
8 |
輸出接頭 |
輸入接頭,由上至下、左至右 輸出 1~輸出 8,詳請參照輸出接頭 |
9 |
RJ45 |
Ethernet 訊號傳輸 |
10 |
USB |
USB 訊號傳輸 |
11 |
主、副主軸 |
可接變頻器控制刀具旋轉(選配) |
12 |
PLC 軸 |
可接額外的軸向(選配) |
13 |
教導盒接頭 |
教導盒訊號傳輸 |
14 |
手臂連接器 |
連接機器手臂本體 |
15 |
主電源接頭 |
控制箱電源輸入 |
16 |
進氣口、濾網 |
控制箱進氣口與濾網 |
