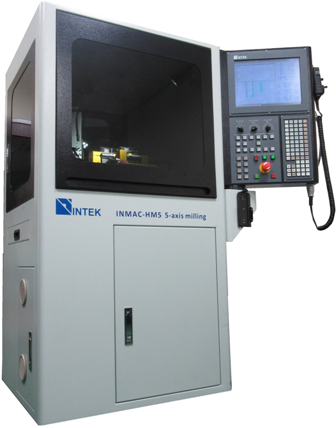

HM5 臥式銑床系統

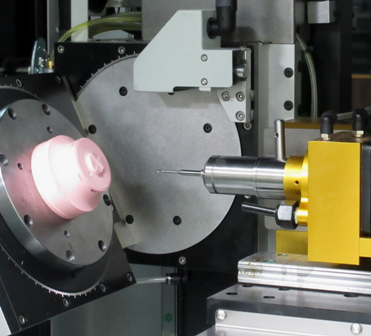

  • M670S全功能臥式銑床,具備五軸同動、RTCP、TWP 功能。
  • 水平式主軸換刀容易、配備量刀器、手動換刀後自動進行刀具量測及更新刀具補償表,無需更動程式。
  • 機台移動性佳,其系統尺寸和重量可用電梯搬運並配備空氣幫浦幫助散熱適合在辦公環境下切削。
  • 友善操控界面,具備 15" 觸控面板、人性化機械面板及防水鍵盤。
  • 支援 Ethernet、USB 方便資料傳輸及擴充儲存空間。
  • 可切削塑料、鋁及銅。
  • 適合 3-C 機構研發打樣及教育單位教學用。

機台規格

X 軸行程

150 mm

Y 軸行程

150 mm

Z 軸行程

150 mm

A 軸行程

-20~100 度

C 軸行程

0~360 度

X 軸快送

12000 mm/min

Y 軸快送

12000 mm/min

Z 軸快送

12000 mm/min

A 軸快送

400 RPM

C 軸快送

400 RPM

主軸轉速

12000 RPM

刀具最大直徑

4 mm

刀長量測器

接觸式刀長量測器

定位精度

0.005 mm

重複精度

0.025 mm

面板

15" 觸控面板 TFT 彩色 LCD

系統尺寸

75 cm x 85 cm x 163 cm

系統重量

250 KG

電源需求

AC 3 phase 220V/50~60HZ, 15A



M670S
