3.8 螺距誤差補償表
選擇 "螺距誤差補償表" 後，會出現軸向選單。

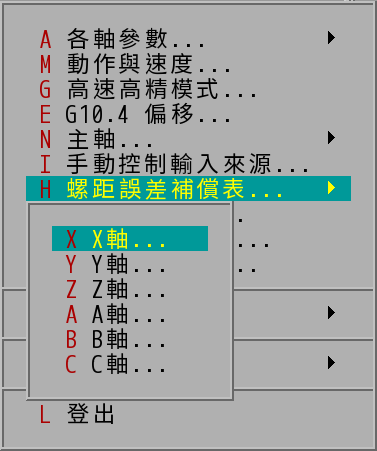

"螺距誤差補償表" 軸向選單（M84 有四個軸向可選，M86/M86R 有六個軸向可選）
選定 X 軸、Y 軸、Z 軸、A 軸（、B 軸、C 軸）其中一軸並按下 ENTER 鍵後，將開啟該軸向之螺距補償表設定對話盒。

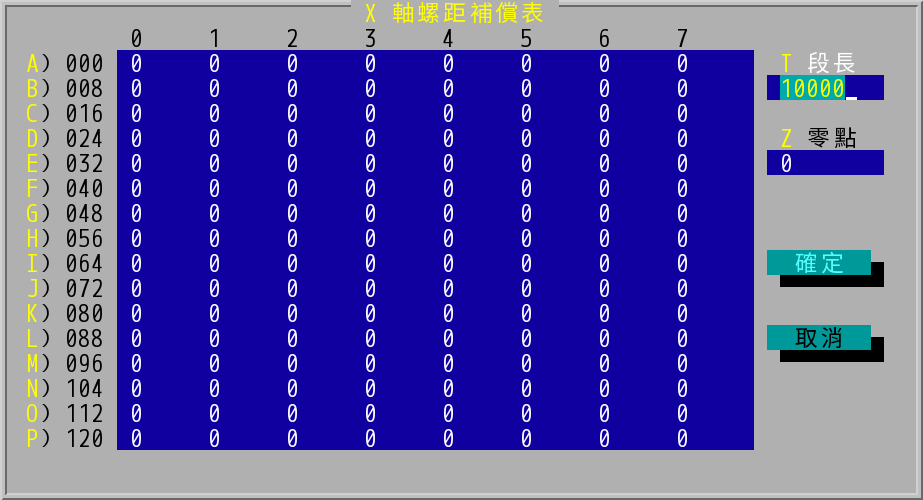

"X 軸螺距補償表" 對話盒
此對話盒係供機械製造業者設定各軸向之螺距誤差，其中各參數之意義如下：
- 段長：單位為 μm。此為螺距誤差補償時每一段的長度。此值若為零，則螺距誤差補償不作用。各軸使用的滾珠導螺桿，依精密度等級之不同各螺距間會有些誤差，使得由 CNC 發出直線性斜向進給指令時，於實際上可能變成有些微蛇行的路徑。此補償表共有 128 欄，若將螺桿分成 128 等份，將每等份之長度填入段長欄位，再依實際量得各段之螺距誤差值填入螺距誤差表（正負值之決定與雷射量測方式，請參看雷射量測背隙與螺距誤差補償）。齒隙補償可設定較長之段長，若設定值大於 60000，則實際段長等於 1000 ×（設定值- 60000），例如：設定 60100，則實際段長是 100000。
- 零點：為機械零點所在的區段號碼。用來填入機械原點座標位於此 128 等份中的第幾個表格位置（0~127），螺距誤差補償值填入 0，並把此段的號數增加的欄位為該軸的正方向，因此第 0 格即是負極限端。
- 補償值：單位為 μm。此為此段長之螺距誤差補償值。
INCON-M84/M86/M86R 系統可補償由類似螺桿的傳動裝置所導致的螺距誤差。控制器最多可將全行程區分為 128 段。為了量測的方便，須先設定每段之長度以涵蓋軸向之全行程。設定機械零點所在之區段，長度值若為零，則螺距誤差補償將不作用。
補償值是未補償機械位置和量測位置之差。如：每段之長度為 10000，機械零點所在之區段為 0。若位於 10.000 mm 和 20.000 mm 之測量值為 10.010 和 20.018，則在絕對值模式下，應於第一段輸入 10，第二段輸入 18。若為增量模式，則應於第一段輸入 10，第二段輸入 8。
註. 有關螺距誤差補償之詳細說明請參照雷射量測背隙與螺距誤差補償 。
